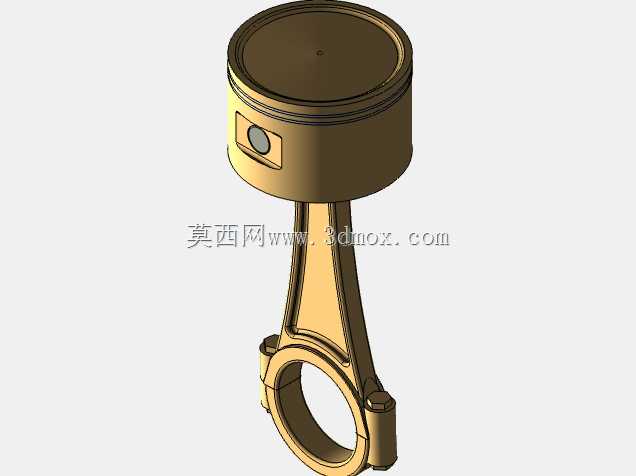

这套活塞连杆组合是内燃机曲柄连杆机构的核心运动部件,直接决定发动机的动力输出效率与运行可靠性,广泛适配小排量四冲程汽油机、通用小型柴油机的缸体装配需求,在乘用车动力总成、小型工程机械动力单元、农用机械动力端、通用发电机组动力模块中都有对应应用场景。从实际工况来看,这套组件需要在缸筒内完成高频往复直线运动,通过连杆将活塞承受的燃气爆发压力传递给曲轴,把直线运动转化为旋转扭矩输出,整个工作循环中需要承受交变的热负荷、机械冲击载荷与侧向推力,因此结构设计的合理性直接关联整机的使用寿命与NVH表现。
从结构设计逻辑来看,活塞头部采用了三道环槽的布局,最上方两道为气环安装位,用于密封燃烧室的高压燃气,避免做功行程中燃气窜入曲轴箱造成功率损失,最下方一道为油环安装位,用于刮除缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞顶部采用浅凹坑设计,可配合缸盖燃烧室形状组织合理的进气涡流,优化油气混合效果,提升燃烧效率,活塞销座位置做了加厚加强处理,分散活塞销传递的冲击载荷,避免销座位置在高频交变载荷下出现疲劳开裂。活塞裙部设计为微椭圆型面,在冷态下预留了合理的热膨胀间隙,避免发动机达到工作温度后活塞受热膨胀卡在缸筒内,同时裙部表面可做石墨涂层处理,降低冷启动阶段的摩擦阻力,减少拉缸风险。
连杆部分采用工字型截面结构,在保证整体结构强度、抗弯曲抗扭转性能的前提下尽可能降低自身重量,减少往复运动的惯性力,降低曲轴端的动平衡校正难度。连杆小头端集成了活塞销衬套安装位,采用全浮式活塞销的匹配设计,工作状态下活塞销可在连杆小头与活塞销座内自由转动,让磨损均匀分布在整个接触面上,延长部件使用寿命。连杆大头端采用分体式设计,通过连杆螺栓与杆身连接,拆分面设计为斜切口结构,方便在缸径有限的情况下完成连杆与曲轴曲柄销的装配作业,大头端内置轴瓦安装位,可与曲轴曲柄销形成稳定的滑动摩擦副,配合压力润滑回路的机油供给形成稳定油膜,降低运转过程中的摩擦磨损。
从安装边界尺寸来看,活塞外径与对应缸筒内径采用基孔制间隙配合,配合间隙控制在0.02-0.04mm区间,既保证运动过程中不会出现卡滞,也不会因间隙过大造成密封失效、敲缸异响。活塞销孔中心到连杆大头中心的中心距直接决定发动机的压缩比与活塞行程,装配时需要严格控制尺寸公差,避免压缩比偏差造成发动机爆震或动力不足。连杆大头的孔径需要与对应曲轴曲柄销的尺寸匹配,轴瓦安装后需要保证合理的配合间隙,间隙过大会造成机油压力不足、运转异响,间隙过小则会造成润滑不良、烧瓦抱轴的严重故障。
在实际装配过程中,活塞连杆组件需要与缸筒、曲轴、活塞环、活塞销等部件做匹配校验,同组活塞的重量差需要控制在5g以内,同组连杆的重量差需要控制在8g以内,避免往复惯性力不平衡造成发动机运转抖动。活塞环安装时需要错开各环的开口位置,避免开口对齐造成燃气泄漏,连杆螺栓需要按照规定扭矩与转角顺序拧紧,保证预紧力符合设计要求,避免运转过程中螺栓松动脱落造成严重的机损事故。这套结构的建模过程完整还原了各部件的装配关系与关键配合尺寸,可用于发动机结构教学、曲柄连杆机构运动仿真、新机型开发阶段的结构干涉校验,也可作为维修装配环节的参考模型,帮助技术人员直观理解各部件的位置关系与装配逻辑。
