履带连接构件逆向工程三维建模作品

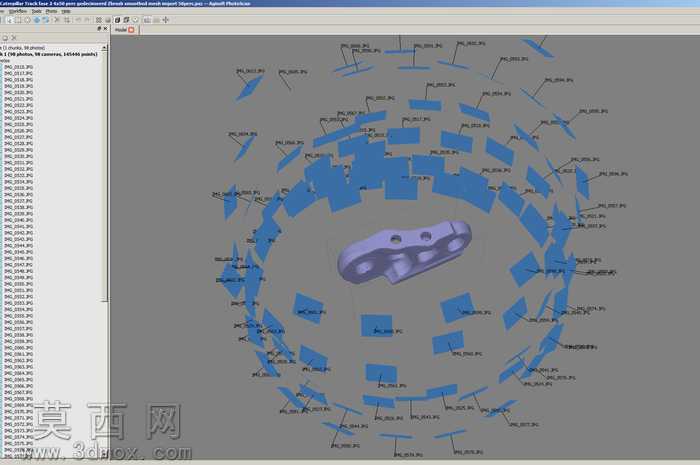

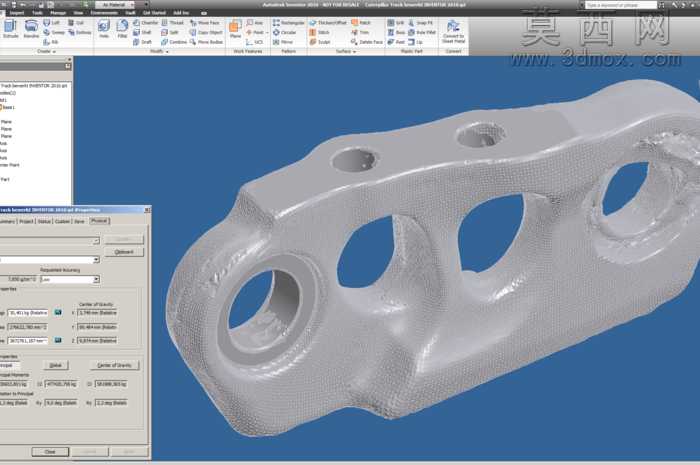

本作品为履带连接构件的逆向工程三维建模成果，建模过程围绕实体结构的精准还原展开，首先通过摄影扫描方式获取履带破坏性试验后构件的表面点云数据，采集阶段严格控制拍摄角度与光照条件，保证点云数据完整覆盖构件的所有外表面特征，包括三个大尺寸镂空减重孔、两个端部安装通孔以及构件表面因受力产生的自然形变纹理。点云预处理阶段完成噪点剔除与数据精简，针对扫描产生的冗余点云进行分层过滤，保留构件棱边、孔位等关键特征的点云精度，避免后续建模出现特征失真问题。拓扑重构阶段通过网格拓扑优化完成三角面的规整处理，将离散点云转化为连续的多边形网格模型，针对网格表面的凹凸瑕疵进行平滑修正，同时严格保留构件的原始尺寸比例与安装孔位的相对位置精度，确保重构模型与实体构件的几何一致性。实体转化阶段完成网格模型向实体模型的转换，对模型的壁厚、孔位深度、连接过渡曲面进行参数化校验，修正网格转实体过程中产生的曲面缝隙、非流形几何等错误，保证实体模型可直接用于后续的热传导分析、结构力学仿真等工程场景。模型材质设置采用哑光金属材质，还原铸钢构件的表面质感，渲染阶段通过均匀布光突出构件的曲面过渡与孔位结构，清晰展示逆向建模的细节还原度。整个建模流程兼顾几何精度与工程实用性，重构后的实体模型完整保留了原始履带构件的结构特征，可直接导入各类CAE分析软件完成固体热传导、静力学受力等仿真计算，也可作为履带部件维修、改型设计的三维基础数据使用，模型的所有安装面、连接孔位均经过尺寸校验，与实体构件的实测尺寸偏差控制在逆向工程允许的精度范围内，满足工程应用的精度要求。
