修复轴旋转用支撑转轴座结构设计

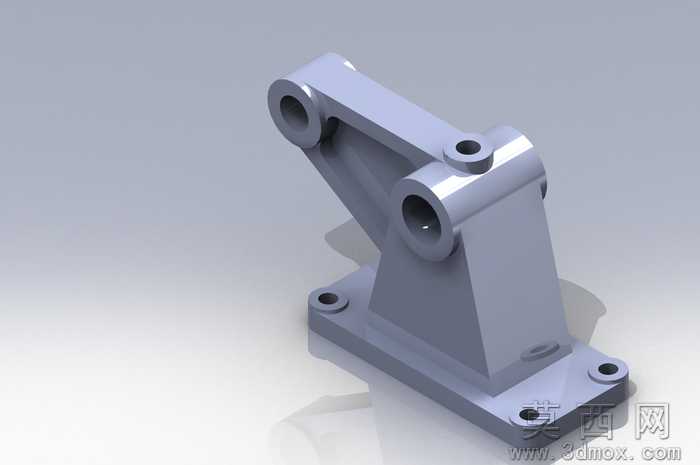

本作品为用于修复轴旋转功能的支撑转轴座三维模型，建模阶段采用SolidWorks软件完成全参数化构建，全程遵循机械设计的基准统一原则，首先绘制底部安装法兰的草图轮廓，精准定位两个安装沉孔的中心距与孔径尺寸，确保安装基准面的平面度公差符合装配要求，再通过拉伸凸台命令生成带加强筋的底座主体，加强筋采用三角形变截面设计，在保证结构刚性的同时尽可能减少不必要的材料冗余，降低整体构件的重量。上部的轴套支撑部分采用同轴度约束完成建模，两个平行布置的轴孔分别对应旋转轴的两个支撑点位，建模时严格控制两孔的同轴度公差，避免后续装配出现轴件卡滞、转动不畅的问题，轴孔端部预留了轴承安装的止口位，可适配标准规格的滚动轴承，降低后期零件替换的成本。中间的连接臂采用斜向过渡结构，通过放样命令生成平滑的受力过渡曲面，避免应力集中在结构转角处，提升整体构件的抗疲劳强度。渲染阶段采用哑光金属材质模拟铸铁加工后的表面质感，添加了轻微的环境反射效果，搭配浅灰色渐变背景突出模型的结构轮廓，通过三点布光方案分别设置主光源、补光与轮廓光，清晰展现加强筋、安装孔、轴套等各个结构的细节特征，让观看者可以直观理解构件的空间结构。设计思路围绕修复场景的实际需求展开，针对原有转轴支撑结构磨损后旋转卡滞、定位偏移的问题，优化了轴孔的支撑跨距，提升了旋转过程的稳定性，底部法兰的安装孔设计为长圆孔形式，可适配一定范围内的安装位置误差，降低现场修复的装配难度，整体结构兼顾了刚性、易装配性与维护便利性，可直接用于设备转轴部位的故障修复替换，也可作为同类支撑结构设计的参考方案，建模过程中所有特征均保留参数化编辑属性，可根据实际使用的轴径、安装尺寸快速调整参数生成适配的模型版本，无需重新从零开始构建，大幅提升设计迭代的效率。
