动力系统用轴凸轮结构三维建模作品

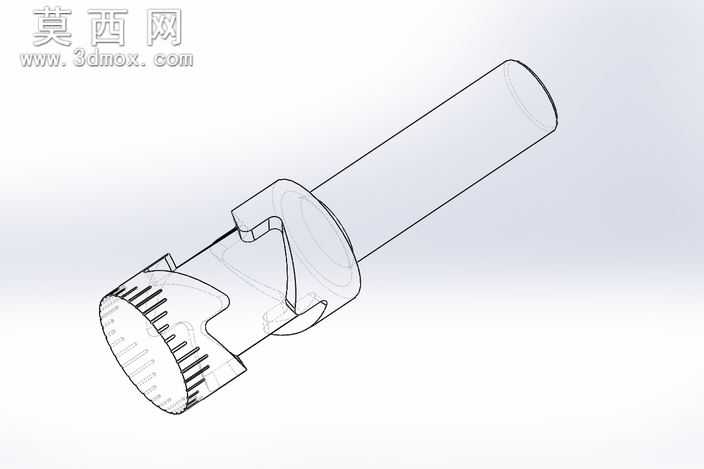

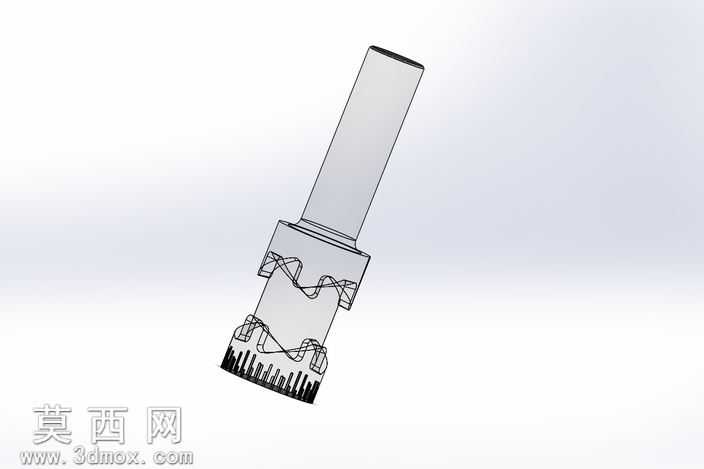

本作品为动力传动系统所用的轴凸轮三维建模成果，建模过程依托三维参数化设计思路完成，首先梳理轴凸轮的功能逻辑：该零件集成了轴类零件的支撑定位功能与凸轮结构的运动轨迹控制功能，需要同时满足轴段的同轴度装配要求、凸轮工作面的轮廓精度要求，以及端部结构的传动连接需求。建模初始阶段先绘制基准轴，以基准轴为核心依次搭建各轴段的回转特征：上部为等直径光轴段，用于穿装轴承实现转动支撑，建模时严格控制该段的圆柱度公差，保证后续装配时的转动顺滑度；中部设置环形凸台结构，用于实现轴向定位，凸台侧面开设键槽特征，键槽的宽度、深度与长度均按照传动扭矩的匹配要求设计，可通过平键传递周向扭矩，避免轴与配套轮毂出现相对转动；下部为凸轮功能段，该部分是整个零件的核心结构，建模时先绘制凸轮的理论轮廓曲线，再通过拉伸、切除特征生成凸轮的工作面，工作面边缘做微小倒角处理，避免工作过程中出现应力集中与边缘磕碰损伤，凸轮段下端面设计有细齿防滑结构，用于与配套驱动件啮合时增大接触摩擦力，保证动力传递的可靠性。材质渲染阶段，整体赋予合金结构钢材质，调整材质参数还原钢材经调质处理后的哑光金属质感，对凸轮工作面、光轴配合面做轻微的高光处理，体现这些工作面经精加工后的表面粗糙度特征，键槽、齿形等特征的边缘做细微的光影强化，清晰展示结构的细节边界。建模全程采用全参数化驱动，各轴段直径、长度、凸轮轮廓升程、键槽尺寸均设置独立参数，后续可根据不同的动力系统匹配需求快速调整参数生成适配的模型版本，所有特征的建模顺序遵循机械加工的工艺逻辑，从毛坯回转成型到各结构特征的依次加工，保证模型不仅具备外观展示效果，还可直接用于后续的工程图导出、装配干涉检查、运动仿真分析等工作，能够直观呈现轴凸轮零件的结构特点与功能逻辑，为动力系统的传动方案设计提供直观的三维参考。
