五升容量带把手侧出水工业储液壶结构

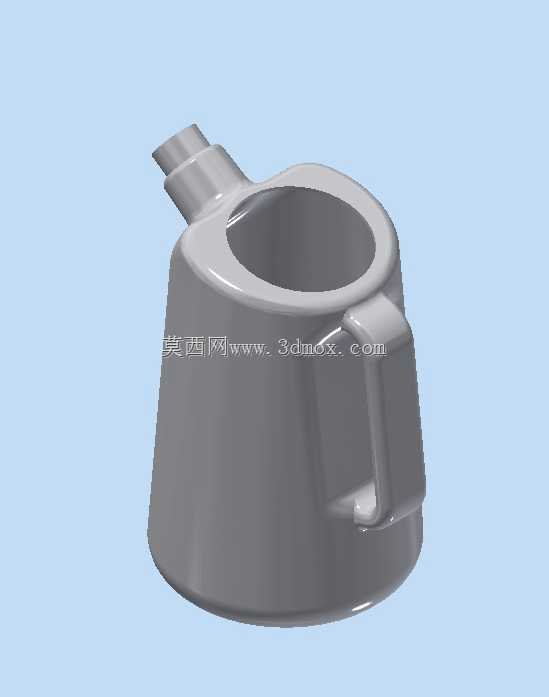

　　在车间日常油品转运、小型设备润滑加注、实验室试剂定量转移这类场景里，这类敞口带侧出水嘴的储液容器是一线操作岗接触频率极高的工装辅具，不同于民用烧水壶的薄壁轻量化设计，工业场景下的储液壶要兼顾抗磕碰、握持防滑、倾倒可控、静置稳定几个核心需求，建模时首先要把使用场景的受力逻辑理清楚，不能只做外观曲面的复刻。首先看整体的型体设计，壶身采用下宽上窄的锥度结构，底部直径比顶部敞口端大出近三分之一，这个锥度不是为了造型美观，而是满液状态下降低整体重心，放在钳工台、设备旁的置物架上时，即使被管线、工具轻微剐蹭也不容易侧翻，避免内部存储的润滑油、切削液、清洗试剂洒漏造成台面污染或者安全隐患。

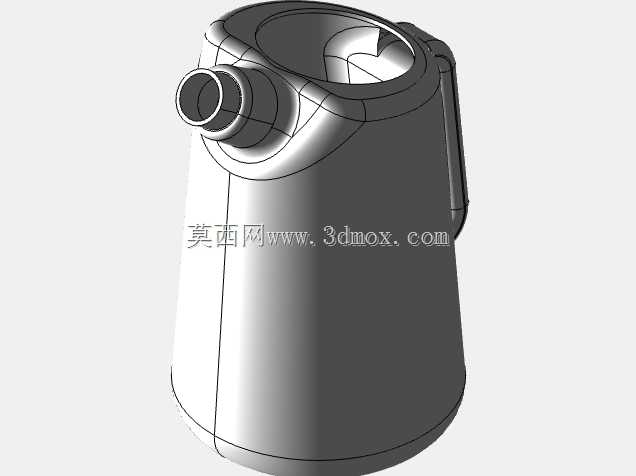

　　壶身的壁厚设计要考虑常用的注塑成型工艺，整体壁厚保持均匀过渡，在底部和侧壁衔接的位置做了圆角过渡，避免应力集中导致的摔碰开裂，同时这个圆角也能减少液体残留，倾倒完毕后不会在底部夹角位置积存过多残液，日常清洁或者更换存储介质时更容易排空。侧置的出水嘴做了渐缩的流道设计，从和壶身衔接的根部到出水口位置，通径逐步收窄，这个结构是为了控制倾倒时的液体流速，不会因为壶身倾斜角度稍大就出现水流喷涌、飞溅的情况，出水嘴的端面做了微小的外翻边处理，断流时液体不会顺着嘴部外壁流到壶身外侧，保持壶体外壁的洁净，不会因为长期沾附油液积留污渍。和出水嘴呈90度布局的侧置把手，是整个结构里人机交互最多的部分，建模时特意把把手的握持段做了贴合手掌弧度的内凹曲面，把手和壶身外壁之间预留了足够的握持间隙，即使戴着手套操作也能顺利握住，不会出现卡手的情况；把手和壶身的连接位置做了加强筋过渡，满液状态下整个壶体加液体的重量接近六公斤，单手握持倾倒时连接位置要承受全部的弯矩，加强筋的厚度和过渡圆角经过反复调整，既不会因为壁厚不均导致注塑时出现缩痕，也能保证长期使用不会出现连接位置断裂的问题。

　　顶部的敞口设计是为了方便快速加注液体，敞口的边缘做了卷边加厚处理，一方面提升敞口位置的结构强度，拿取时握持敞口边缘也不会划伤手，另一方面这个卷边结构可以适配配套的壶盖，不需要额外做复杂的卡扣结构就能实现简单的防尘密封，日常存放时避免灰尘、铁屑落入壶内污染存储的液体。从安装边界和适配性来看，这个储液壶的整体外轮廓尺寸控制在常规工位置物架的层板容纳范围内，底部的平整接触面可以适配大多数防滑垫的尺寸，不需要额外做固定结构就能稳定放置；出水嘴的高度设计刚好匹配常见设备的注油口高度，倾倒时不需要把壶抬得过高就能对准注油口，降低操作时的疲劳感。

　　建模过程中特意规避了很多民用容器的设计缺陷，比如把手位置没有做镂空的装饰性结构，避免积存油污难以清理，壶身外壁没有做多余的凸起纹路，擦拭清洁时可以一擦到底，没有清洁死角；所有的棱边都做了R2以上的圆角处理，不仅是为了脱模方便，更是为了避免操作时尖锐边角划伤操作人员，符合车间工装的安全设计要求。在实际的生产验证环节，这个结构的拔模角度经过反复校核，所有侧壁的拔模角度都控制在1.5度以上，不需要做复杂的滑块结构就能顺利脱模，量产时的模具成本更低，成型后的成品尺寸稳定性更好，不会出现因为脱模斜度不足导致的侧壁拉伤、变形问题。壶身内部的底面做了微小的倾斜角度，倾斜方向朝向出水嘴一侧，当壶内液体剩余量不多时，液体会自动汇集到出水嘴根部，不需要大幅度倾斜壶身就能把剩余液体全部倒出，减少残液留存，提升介质的利用率。
