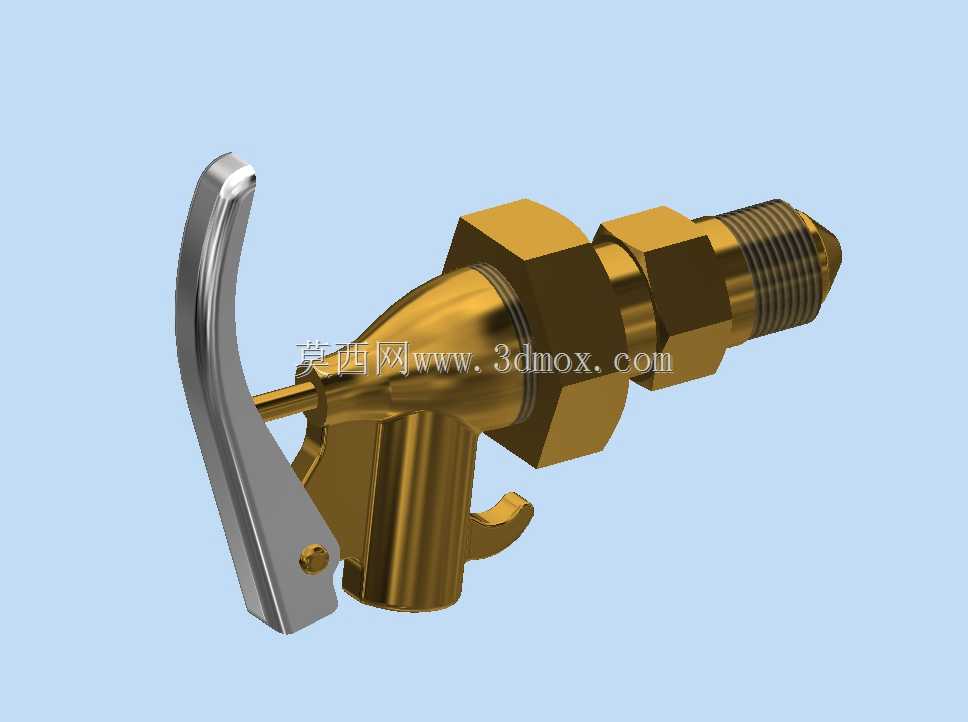

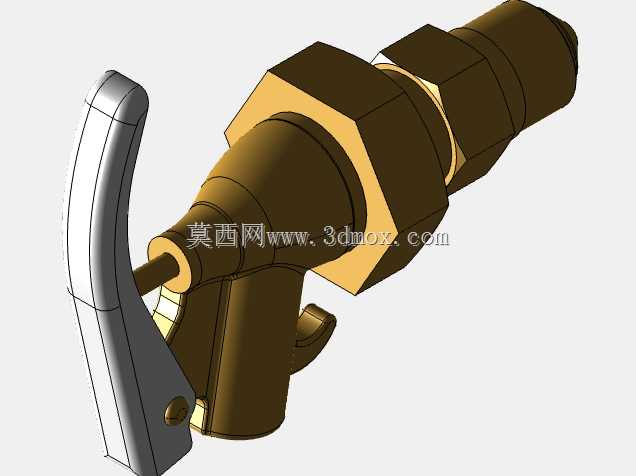

3/4英寸BSP接口黄铜自密封式出水龙头

　　日常做流体管路配套设计时，这类带自密封结构的黄铜龙头是小口径支路取液场景里的常用件，不同于民用厨卫龙头的装饰性设计，这款产品的所有结构都围绕工业场景的耐用性、密封性、操作便捷性展开。先从实际应用场景说起，这类龙头常被用在小型储水罐、压缩空气冷凝水排放支路、小型润滑油加注设备、实验室流体管路、餐饮设备的出水端，也有部分场景会将其配套在移动式流体分装设备上，用来控制支路的流体通断，因为接口是3/4英寸BSP管螺纹，适配英标管路系统的安装需求，和国内常用的G系列管螺纹可以实现互换安装，不需要额外做转接头适配，能降低现场安装的配件成本。

　　从功能特性来看，这款龙头的核心是自密封结构，也就是扳把压下时阀芯自动压紧密封面实现截止，扳把抬起时阀芯打开流体导通，不需要额外旋转多圈手轮，单手就能完成开关操作，在需要频繁开关取液的场景下，操作效率比旋转式手轮高很多，而且扳把的操作力经过匹配设计，即使管路带0.6-1.0MPa的常规工作压力，也不需要用很大的力就能完成开关动作，长期使用不会出现操作卡滞的问题。阀体采用黄铜材质，一方面是黄铜的切削加工性能好，能保证密封面的加工精度，另一方面黄铜对水、低压蒸汽、中性润滑油等常见流体都有不错的耐腐蚀性，不会像普通铸铁件那样容易生锈污染流体，也不会像铝合金件那样在长期接触水后出现点蚀问题，适合长期在潮湿的管路环境下使用。

　　设计思路上，这款龙头的结构做了充分的可靠性优化，扳把和阀芯的连接采用销轴固定，销轴端部做了铆压处理，不会因为长期扳动出现销轴脱出的问题；密封件采用嵌入式安装结构，不是简单的粘接固定，即使流体温度偶尔达到80摄氏度，密封件也不会出现移位、脱落导致的泄漏；阀体的进出端都做了六角结构，安装时可以用普通开口扳手直接夹持受力，不会因为扳手加持力导致阀体变形，很多小厂做的同类产品阀体没有预留足够的扳手位，安装时很容易夹扁阀体导致内部阀芯卡滞，这款产品的六角位厚度做了加强，能承受常规安装的扭力。

　　再说到外形尺寸和安装边界，这款龙头的整体长度从螺纹端部到扳把最远端大概是110mm左右，阀体的最大外径是32mm，安装时需要预留至少60mm的扳把活动空间，也就是扳把从关闭到完全打开的转动范围内不能有其他管路或者设备结构遮挡，否则会出现扳把无法完全打开导致流量不足的问题。接口端的外螺纹长度是18mm，安装时搭配1.5mm厚的密封垫片，拧入内螺纹接头的深度控制在12-15mm就能保证密封，不需要拧得过紧，避免螺纹受力过大出现开裂。出口端是朝下的直嘴结构，取液时流体不会顺着阀体外壁流到安装面上，出口的内径是10mm，在0.3MPa的水压下，全开流量能达到每分钟18升左右，能满足常规的小流量取液需求。

　　实际选型时需要注意，这款龙头的自密封结构是靠介质压力辅助密封的，也就是管路压力越高，密封面的压紧力越大，密封效果越好，如果是负压管路或者无压自流的场景，需要确认密封件的预紧力是否满足零压密封要求，常规带压工况下不需要额外调整密封预紧力。另外阀体的黄铜材质不适合输送强酸、强碱类流体，如果是腐蚀性流体场景，需要更换对应材质的密封件或者选用不锈钢阀体的同结构产品。建模的时候要注意，扳把的转动角度是从水平关闭位置到垂直打开位置，总共90度的转动行程，建模时要做运动干涉检查，确保扳把在整个转动行程内不会和阀体、安装螺母出现碰撞，螺纹部分要严格按照BSP螺纹的标准参数建模，牙型角55度，每英寸14牙，不能和NPT锥管螺纹混淆，否则安装时会出现螺纹配合过松或者拧不进去的问题。很多新手建模时容易忽略密封槽的尺寸，这款龙头的密封槽宽度是2.5mm，深度是1.8mm，搭配O型圈的线径是2mm，压缩量控制在15%-20%之间，既能保证密封效果，又不会因为压缩量过大导致开关操作力过大，长期使用也不会加速密封件的老化。
