导轨式缺相保护继电器结构设计

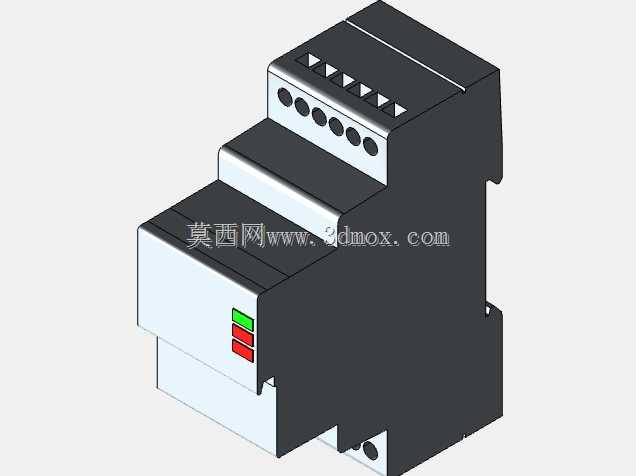

　　从结构设计来看，整体采用标准DIN导轨安装的卡扣式结构，外壳宽度适配常规35mm标准导轨的安装模数，整体外壳采用上下分层的卡扣拼接结构，不需要额外螺丝固定就能实现壳体的紧密扣合，既方便生产阶段的内部PCB板装配，也能在后期维护的时候快速拆开壳体检修内部元件。正面的接线端子全部布置在器件的上下两端，上端为三相电源输入接线端，每个端子都配套了带标识的压线螺丝，接线时可以直接对应三相电源的L1、L2、L3相序接入，下端为输出触点的接线端，包含常开、常闭两组无源触点，可以适配不同控制回路的接线需求，端子旁都做了凸起的相位标识，即使在光线不好的柜内接线场景下，也能通过触感快速分辨端子功能，减少接线错误的概率。这款导轨安装式的缺相保护器件，主要应用在低压配电回路的三相负载前端，常见于工厂车间的电机控制柜、自动化生产线配电支路、小型成套配电箱内部，用来实时监测三相供电的相序完整性，一旦出现某一相电压缺失、相序错位的情况，就能快速输出开关信号切断后端接触器线圈回路，避免三相异步电机因为缺相运行出现绕组过热烧毁的故障，也能防止一些对相序有要求的设备因为电源相序接反出现反转、机械结构卡滞损坏的问题。

　　正面的状态指示区域做了内凹式的灯位设计，三个指示灯分别对应三相电源的通电状态，正常供电时三个绿色指示灯全部点亮，当某一相出现缺相故障时，对应相的指示灯熄灭，同时红色故障指示灯点亮，运维人员在巡检的时候不需要拆开柜门，透过配电柜的观察窗就能快速判断回路的供电状态以及故障相别，大幅缩短故障排查的时间。在安装边界的设计上，器件背部的导轨卡扣做了弹性伸缩结构，安装时只需要把器件上沿先卡在导轨上沿，往下按压就能让卡扣自动卡入导轨的下沿，拆卸的时候用一字螺丝刀撬动卡扣下方的解锁拨片就能快速把器件从导轨上取下，不需要把整段导轨上的其他器件拆下来就能完成单个器件的更换，适配柜内密集布线场景下的维护需求。

　　器件的外壳侧面做了等间距的散热凹槽，既可以增加壳体的散热面积，让内部电路板工作时产生的热量能够通过壳体快速散发到柜内空气中，也能增强壳体的结构强度，避免在运输、安装过程中因为挤压出现壳体变形的问题。相邻器件安装时，侧面的凹槽结构也能在两个器件之间留出微小的空气流通间隙，避免多个器件紧密贴合导致热量积聚，影响长期工作的稳定性。在接线空间的设计上，上端的接线端子区域做了下沉式的设计，每个接线孔的深度可以容纳最大6平方毫米的多股铜芯线接入，压线螺丝的头部采用十字与一字通用的槽型，现场接线时不管使用哪种螺丝刀都能完成压线操作，端子的压线板做了防滑齿纹，拧紧螺丝的时候可以把导线牢牢压住，避免设备运行过程中因为震动出现导线松脱、接触不良的问题。

　　从三维建模的细节来看，整个壳体的分型面都做了0.1mm的错位止口设计，上下壳体扣合之后不会出现边缘错位的问题，表面的文字标识区域都做了0.2mm的内凹处理，后续生产时可以通过丝印或者激光雕刻的方式把参数、标识印在凹位里，避免长期使用过程中标识被摩擦脱落。指示灯的灯位处做了导光槽设计，内部PCB上的贴片LED发出的光线可以通过导光槽均匀传导到外壳表面，不会出现光线散射、指示灯亮度不均的问题，即使在强光环境下也能清晰分辨指示灯的状态。这款器件的整体外形尺寸完全符合低压电器的模数化设计标准，可以和同模数的断路器、接触器、端子排等电气元件并排安装在标准导轨上，不需要额外定制安装板，能够直接适配市面上绝大多数标准配电柜、控制箱的内部安装空间，在做三维配电布局设计的时候，可以直接把这个模型导入到装配体中，提前核算柜内的安装空间、预留接线位置，避免实际装配时出现器件干涉、接线空间不足的问题。
