八孔WEG中性接线排结构设计

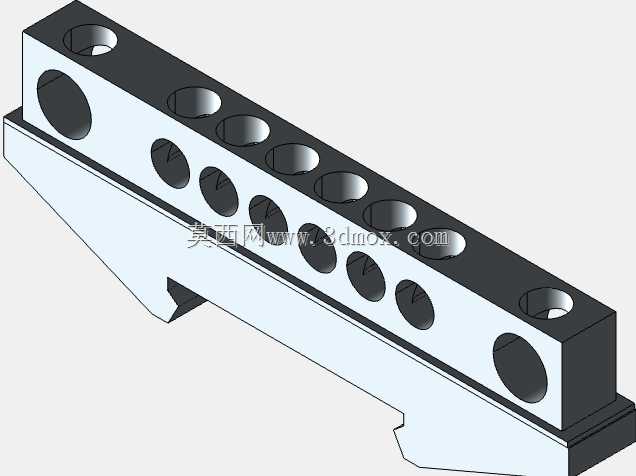

　　在低压配电系统的柜内布线环节，中性线的汇流排是保障多回路零线可靠接续的核心部件，这款八孔结构的中性接线排，主要适配WEG系列低压配电柜体的零线汇流场景，也可在小型动力配电箱、设备控制箱内作为多回路中性线集中接续的载体使用。日常运维中，多回路零线如果采用直接绞接或者零散压接的方式，很容易出现接触电阻过大、线路松脱、检修排查困难的问题，这类一体化汇流结构的接线排，就是为了解决零散接线的可靠性痛点而设计的。从结构设计逻辑来看，这款接线排采用长条形基座加导电排的组合结构，导电主体为长条状矩形截面，沿长度方向均匀排布了8个圆形接线孔位，两端预留了大直径的固定安装孔，用于将整个排体固定在柜内的绝缘安装基座上。

　　安装基座采用带卡接结构的绝缘材质，底部的卡扣结构可以直接卡装在标准DIN导轨上，也可以通过基座两端的固定孔采用螺丝锁付的方式固定在柜内安装板上，适配两种主流的柜内安装方式，不需要额外定制安装支架。接线孔位的排布间距经过严格核算，相邻孔位之间的绝缘间隙满足低压配电的爬电距离要求，即使在多回路同时满负载运行的工况下，也不会出现相邻回路之间的飞弧、击穿问题。每个接线孔对应独立的螺丝锁付结构，接入导线时只需要将剥好绝缘层的线芯插入孔内，拧紧顶部的压紧螺丝即可完成接续，相比传统的汇流排需要额外搭配接线端子的方式，这种一体化孔位的设计可以减少配件数量，降低柜内布线的整体成本。

　　导电排的截面尺寸经过载流量核算，8个孔位可同时接入对应线径的铜芯导线，整体载流量满足多回路中性线的汇流要求，不会出现排体温升过高的问题。排体的边角都做了倒角处理，避免安装过程中划伤操作人员或者破坏导线绝缘层，基座的绝缘材质具备阻燃、耐老化的特性，能够适应柜内长期运行的温度变化环境，不会因为长期受热出现绝缘性能下降的问题。在实际选型使用时，需要注意安装边界的预留：这款接线排的整体长度对应8个孔位的排布间距加上两端固定位的尺寸，安装时需要在导轨或者安装板上预留足够的横向空间，垂直方向的高度要预留出接线操作的空间，方便后期运维时拧紧或者松开接线螺丝。

　　不同于外露式的汇流排，这款带绝缘基座的结构不需要额外包裹绝缘层，安装后导电部分不会直接外露，降低了运维过程中误触带电体的风险。在设备控制箱的应用场景中，这类接线排可以同时接入8路控制回路的中性线，让箱内布线更加规整，所有零线的接点都集中在排体上，后期检修排查线路时可以快速定位对应回路，不需要在杂乱的线束中翻找接点。在小型配电箱的应用中，这款接线排可以作为住户配电箱或者小型动力箱的零线汇流排，替代传统的零散接线端子，提升配电回路的接线可靠性。设计过程中，孔位的直径匹配常规低压配电使用的导线线径，既可以接入单股硬铜线，也可以接入多股软铜线搭配冷压端子使用，适配不同的接线工艺要求。导电排的表面做了防氧化处理，长期使用不会因为氧化导致接触电阻上升，减少接头发热的隐患。基座与导电排之间采用卡扣加限位筋的固定方式，即使在长期受震动的设备场景下使用，导电排也不会从基座上松脱移位，避免出现接线松动的问题。两端的大直径固定孔可以适配不同规格的安装螺丝，不管是柜内常用的自攻螺丝还是机制螺丝都可以顺利锁付，降低安装时的配件适配难度。
