3V单继电器模块配套外壳结构设计

　　这款3V单继电器配套外壳，主要面向低压小功率控制场景的模块防护需求，常见于学生电子实训项目、小型物联网控制终端、桌面级自动化小装置的电路搭建环节，用来给核心的3V继电器模块提供物理防护，避免焊接完成的PCB板直接暴露在环境中，减少接线端误碰短路、积灰落尘、外力磕碰损坏焊盘的风险。从实际使用的角度出发，这类低压继电器模块大多驱动电流不大，多用于5V以下逻辑电平的控制回路，比如单片机IO口直接驱动的小负载通断场景，外壳的存在也能避免调试过程中手指误触带电引脚造成的短路烧板问题。

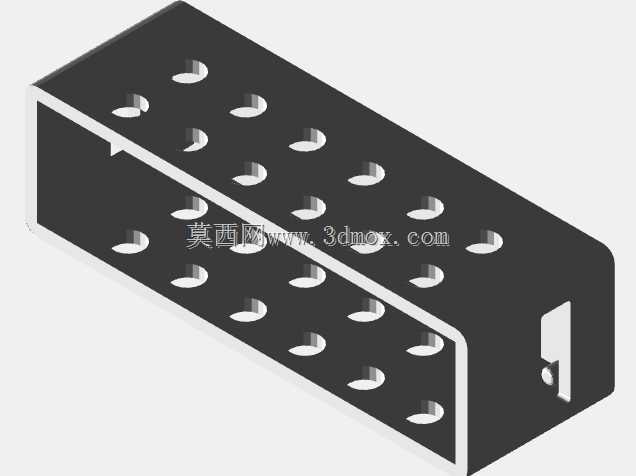

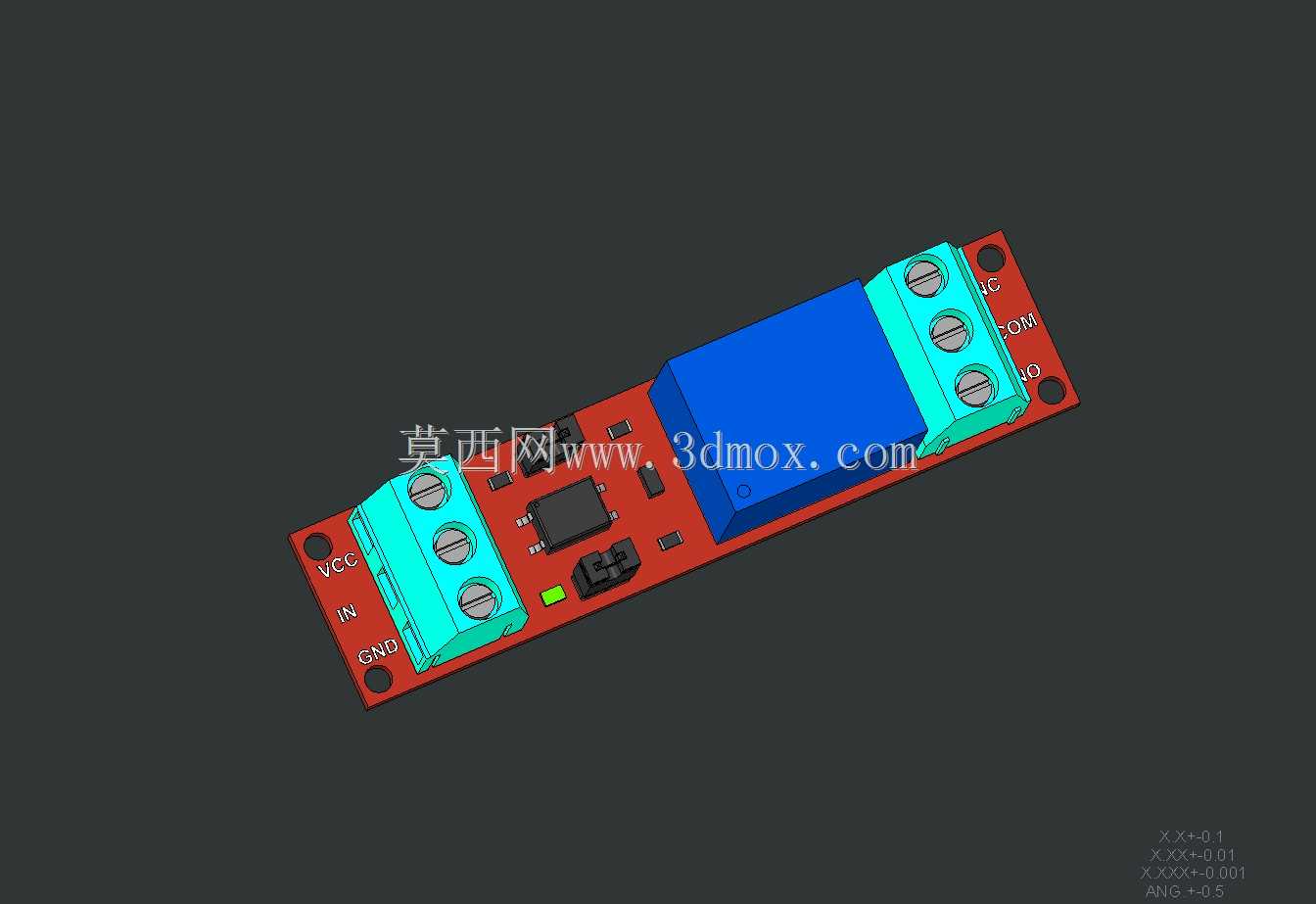

　　设计上完全贴合市售常规3V单继电器模块的PCB轮廓，没有做多余的冗余结构，整体外形顺着PCB的长条形布局延伸，两端对应预留了接线端子的裸露开口，不管是输入端的VCC、GND、信号引脚接线，还是输出端的COM、NO、NC端子接线，都不需要额外拆壳就能完成压线操作，日常调试改线的时候不用反复拆装外壳，能减少不少重复工作量。外壳和PCB的固定位对应模块上的安装孔位做了定位柱，装配的时候直接把PCB卡入定位柱就能完成固定，不需要额外打螺丝，也不会出现PCB在壳内晃动移位的情况，接线时的按压力度不会让PCB发生偏移，能保证接线端子的受力稳定。

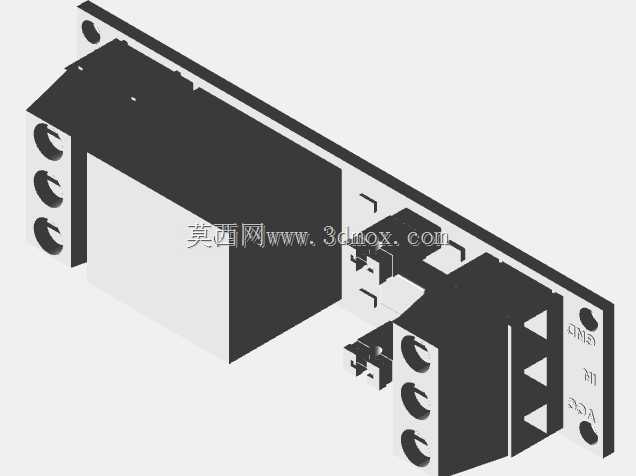

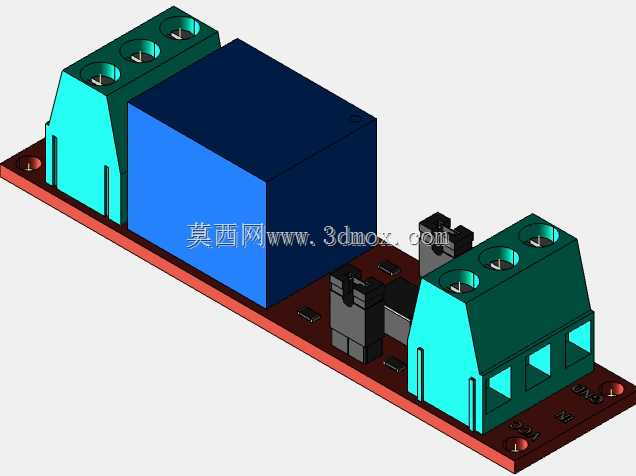

　　安装边界方面，外壳整体厚度控制在刚好覆盖板上最高元器件的尺寸，顶部不会碰到继电器本体的蓝色塑封外壳，也不会挤压板上的贴片电阻、电容和状态指示灯，对应指示灯的位置做了微小的透光避让，不用开壳就能直接看到继电器的吸合状态指示灯，方便调试时判断模块工作状态。外壳侧边对应板上的续流二极管、功率三极管的位置没有做全封闭遮挡，预留了微小的散热缝隙，避免继电器长时间吸合时元器件积热，毕竟3V继电器线圈功耗虽然不高，但长时间带载工作时还是需要一定的空气流通来保证工作稳定性。

　　从结构设计的细节来看，外壳的边缘都做了小圆角处理，没有尖锐的毛刺棱角，拿取的时候不会划手，适合实训场景下学生频繁拿取操作的使用需求。两端的接线开口尺寸刚好匹配常用的5.08mm间距接线端子的外形，不会因为开口过大让杂物轻易进入壳内，也不会因为开口过小挡住压线螺丝的操作空间，用普通十字螺丝刀就能直接完成压线操作，不需要额外使用特殊工具。外壳底部和PCB之间预留了0.5mm的间隙，避免PCB背面的焊盘直接和安装接触面接触造成短路，哪怕是安装在金属机架表面，也不需要额外垫绝缘片就能直接固定，能减少安装时的配件准备工作。

　　实际应用中，这类带外壳的继电器模块可以直接用双面胶或者扎带固定在设备内壁、型材支架上，不需要额外设计安装支架，外壳的平整外表面也适合粘贴标签标识回路功能，方便后期设备维护时快速识别对应的控制回路。相较于裸露的PCB模块，带外壳的版本在多模块密集安装的场景下优势更明显，哪怕多个模块紧挨在一起安装，也不会出现相邻模块焊盘误碰短路的问题，能提升小空间内控制回路的安装密度，缩小整体控制装置的体积。设计时也充分考虑了不同厂家同规格3V继电器模块的尺寸公差，外壳的内部容纳空间留了0.3mm的公差余量，只要是常规布局的3V单路继电器模块，都能顺利装入，不会出现因为PCB尺寸微小偏差就装不进去的情况，适配性更强。
