电源变压器用U型防护钣金壳体结构

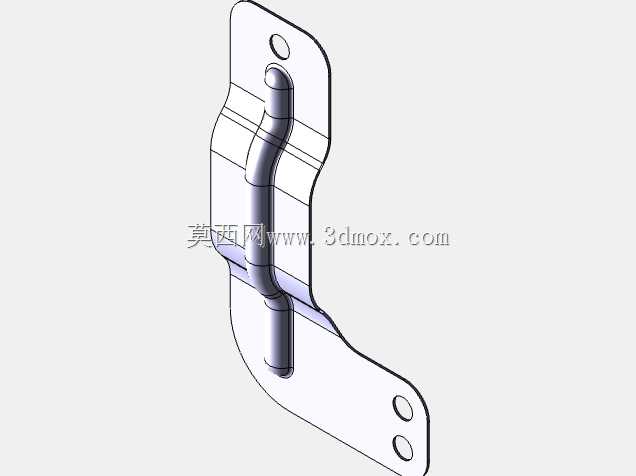

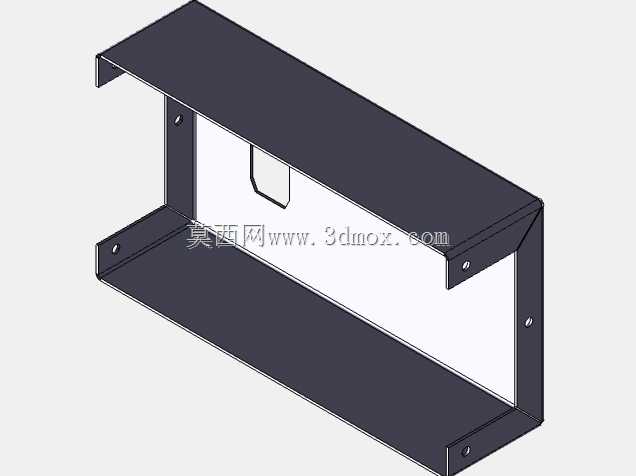

　　这款钣金结构件是配套小功率电源变压器使用的外置防护壳体，日常在工业控制板卡供电模块、小型工控设备内置电源单元、低压配电辅助供电回路里都能见到这类结构的身影，核心作用是把变压器的磁芯、绕组等带电部件完全包覆在内，避免装配、运维过程中人员误触带电部位，同时也能阻挡车间环境里的金属碎屑、浮尘直接落在绕组接线端，降低积尘导致的绝缘下降风险，还能对变压器本身形成物理防护，避免装配工序里的磕碰损伤绕组漆包线。从结构形态来看，整体采用U型折弯一体成型思路，主体依靠单块钣金板材经两次90度折弯形成上下两个平行的安装面与后侧的连接立面，没有多余的拼接焊缝，既减少了钣金加工的工序数量，也能避免拼接缝隙带来的结构刚度不足问题。

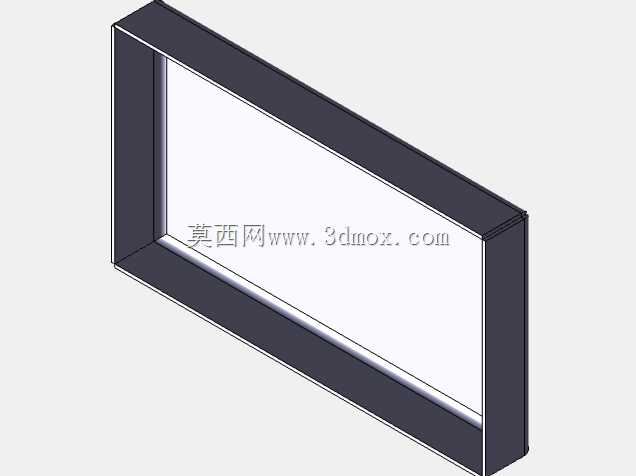

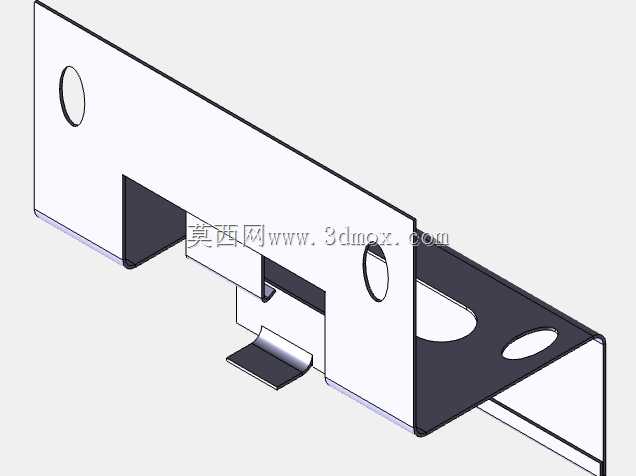

　　上下两个安装翼边都预留了对应规格的安装通孔，孔位间距匹配常规EI型、CD型小功率电源变压器的安装孔距，装配时既可以通过翼边上的孔位把壳体直接固定在设备内部的安装梁上，也可以先把变压器固定在壳体下安装面的对应孔位上，再整体推入设备的安装仓完成固定，两种装配路径都能适配，给整机结构设计留出了足够的选型灵活度。前侧立面预留的异形缺口是专门对应变压器的接线端子出线位置做的避让设计，缺口轮廓完全匹配端子排的外轮廓，装配后缺口边缘和端子排之间的间隙控制在1mm以内，既不会干涉接线端子的插拔操作，也能尽可能缩小缝隙，避免较大尺寸的金属异物从缺口处进入壳体内部接触带电部件。

　　设计阶段特意把折弯处的内R角控制在板材厚度的0.5倍，既保证折弯后不会出现板材开裂的问题，也能让折弯后的外侧棱角保持规整，不会出现过大的圆角影响和相邻部件的装配贴合度。壳体的板材厚度选型是结合变压器的自重做的匹配，针对100W以内的小功率电源变压器，选用0.8mm厚度的冷轧钢板就能满足结构刚度要求，装配后不会因为变压器自重出现安装面下凹变形，也不会因为设备运输过程中的振动出现钣金共振发出异响。上下翼边的安装孔都做了去毛刺处理，孔边缘没有残留的冲裁毛刺，避免装配时毛刺脱落掉落在变压器绕组上造成绝缘隐患。

　　后侧的连接立面和上下安装面的折弯垂直度控制在0.1mm以内，保证壳体装配后和安装基准面保持垂直，不会出现歪斜导致和周边其他电气部件发生空间干涉。在实际的设备装配场景里，这类钣金壳体还能起到一定的电磁屏蔽辅助作用，接地后可以削弱变压器工作时产生的漏磁对周边敏感电路的干扰，尤其是在带有模拟信号采集回路的工控设备里，这种封闭钣金结构的屏蔽效果远优于裸露安装的变压器，能有效降低信号回路里的工频干扰幅值。设计时没有在壳体上开设多余的散热孔，是因为小功率电源变压器本身的工作温升较低，依靠钣金壳体本身的热传导和周边空气自然对流就能满足散热要求，反而过多的开孔会降低防护能力，也会削弱电磁屏蔽的效果。壳体的边缘都做了折边处理，没有裸露的锐边，避免装配和运维人员操作时被钣金锐边划伤。整个结构的安装边界控制十分紧凑，在完全包覆变压器本体的前提下，整体外轮廓尺寸比变压器本体的最大外轮廓每边仅多出3mm的安装余量，不会过多占用设备内部的宝贵安装空间，非常适合对内部空间利用率要求较高的紧凑型工控设备、嵌入式供电模块使用。
