多插孔带开关电气连接端子结构设计

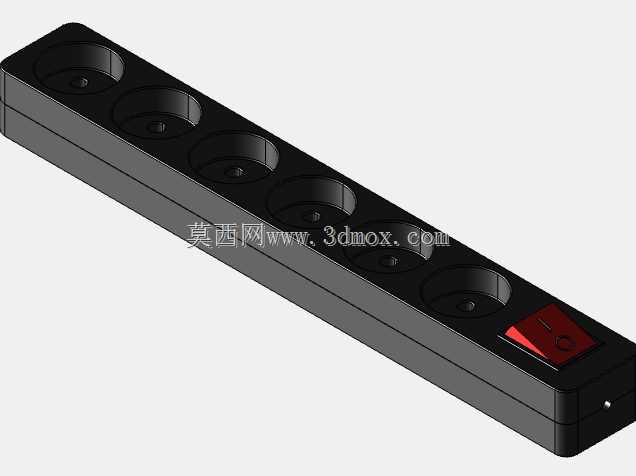

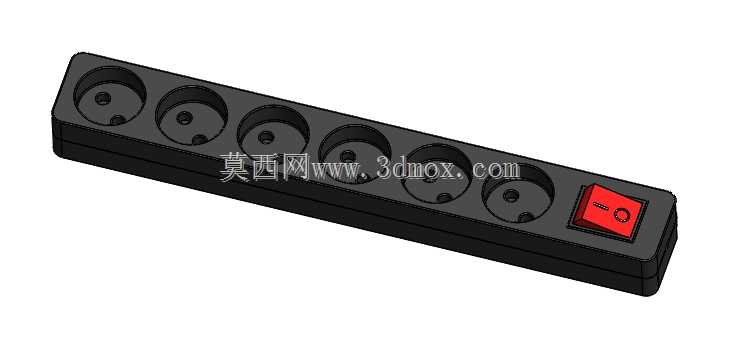

　　在低压配电末端的工位取电、小型设备集群供电、实验室测试台布线这类场景里，经常会遇到单路电源需要分接多个用电负载、同时需要独立通断控制的需求，传统的裸端子排分接需要额外搭配断路器、做绝缘包裹，不仅安装工序繁琐，零散的组件排布还容易积灰、出现误触碰的安全隐患，这款长条式集成电气端子就是针对这类场景做的一体化结构设计。从实际使用的角度出发，这款端子把多组并联的导电接插位、带状态指示的翘板开关整合在同一个绝缘壳体内，不需要用户额外做分线和绝缘处理，壳体采用阻燃绝缘工程塑料一体注塑成型，所有带电部件都封闭在壳体内部，仅留出插孔位置供插头接入，开关位置做了凸起的红色拨块，操作人员不需要凑近看，靠手指触感就能快速找到开关位置完成通断操作，拨块的行程做了阻尼设计，不会因为设备运行的轻微震动出现误跳闸的情况。

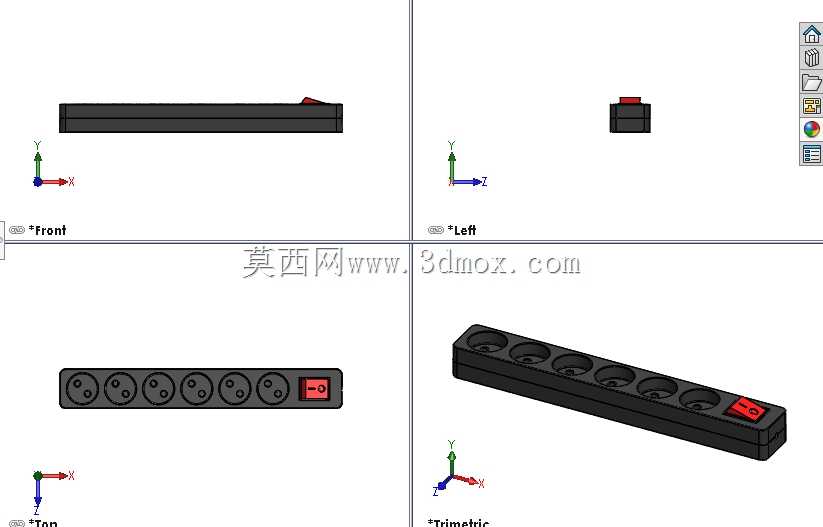

　　设计阶段首先要考虑的是安装边界的适配性，这款端子整体做了窄长型的结构规划，宽度控制在极小的尺寸范围内，不管是卡装在设备侧方的电气安装槽里，还是用螺丝固定在工作台下方的走线槽旁，都不会占用过多的安装空间，壳体背部预留了标准的卡装卡槽和螺丝固定孔位，支持导轨卡装和螺丝固定两种安装方式，适配现场不同的安装条件，不需要额外做安装支架的定制加工。接插位的排布做了等间距设计，每个插孔之间的间距足够容纳常规的电源插头，不会出现相邻插头互相干涉、插不进去的情况，内部的导电铜件做了加厚处理，接触部位采用弧形弹片结构，插头插入后能保持足够的接触压力，避免长期使用后因为接触松动出现发热、打火的问题，铜件表面做了镀镍处理，抗氧化能力更强，在湿度稍高的车间环境里也不容易出现锈迹导致接触不良。

　　开关部分的设计做了载流匹配，开关触点的额定载流量和端子整体的额定载流量保持一致，不会出现开关部分载流不足成为整个部件的瓶颈，触点采用银合金材质，带灭弧结构，频繁通断也不会出现触点烧蚀粘连的情况，开关和壳体之间做了密封台阶，日常清洁的时候少量的水渍泼溅也不会渗入壳体内部接触带电部件。从结构建模的细节来看，壳体的合模缝做在了侧面非直视位置，装配完成后表面没有明显的拼接缝隙，插孔位置做了导向倒角，插头插入的时候不需要刻意对准就能顺利滑入接插位，壳体的边角都做了R角钝化处理，安装和搬运过程中不会划伤操作人员的手部，端部预留了走线孔位，进线端可以接电缆线从端部引入壳体内部接在进线端子上，进线位置做了电缆防水锁紧头的安装位，固定电缆的同时可以避免线缆被拉扯导致内部接线松脱。

　　在实际选型使用的时候，这款端子可以直接替代传统的端子排加断路器的组合方案，减少装配的零件数量，降低现场接线的出错概率，整体的绝缘防护等级满足常规室内工业场景、办公场景的使用要求，不需要额外做绝缘防护外罩，外露安装也能满足安全规范要求。建模过程中对内部导电件的位置做了干涉检查，确保不同极性的导电部件之间的爬电距离、电气间隙满足低压电器的安全标准，不会出现内部击穿短路的风险，壳体的壁厚做了均匀化处理，注塑生产的时候不会出现缩痕、翘曲的问题，装配的时候上下壳体通过卡扣加螺丝的方式固定，连接牢固，长期使用也不会出现壳体开裂松动的情况。
