五自由度轻型协作机械臂结构设计方案

　　这款五自由度关节型机械臂的结构设计，核心瞄准轻工制造领域的小负载作业场景，在3C电子装配、小型零件分拣、实验室样本转运、文创产品精细包装这类工位上，能够替代人工完成重复性高、动作路径固定的操作任务。整机总伸展长度控制在180毫米，底座安装直径仅42毫米，安装固定时仅需在工位台面上预留60毫米见方的平整区域即可，不需要额外搭建大型承重支架，对于现有产线的改造适配性极强，不会占用过多的工位操作空间。

　　从负载能力设计来看，臂体结构在全伸展姿态下可稳定承载3公斤以内的有效负载，这个参数区间刚好覆盖轻工场景里绝大多数小型工件的操作需求，比如电子元器件的插接、小包装盒的码放、小型零部件的上下料转运，都在其作业能力覆盖范围内。设计过程中没有盲目追求大负载参数，而是针对目标场景的负载特性做了结构优化，臂杆部分采用空心薄壁结构设计，在保证关节连接刚度的前提下尽可能降低自身重量，减少关节驱动单元的无效负载消耗，同时也降低了臂体运动过程中的转动惯量，让末端动作的启停响应更迅速，定位精度更容易控制。

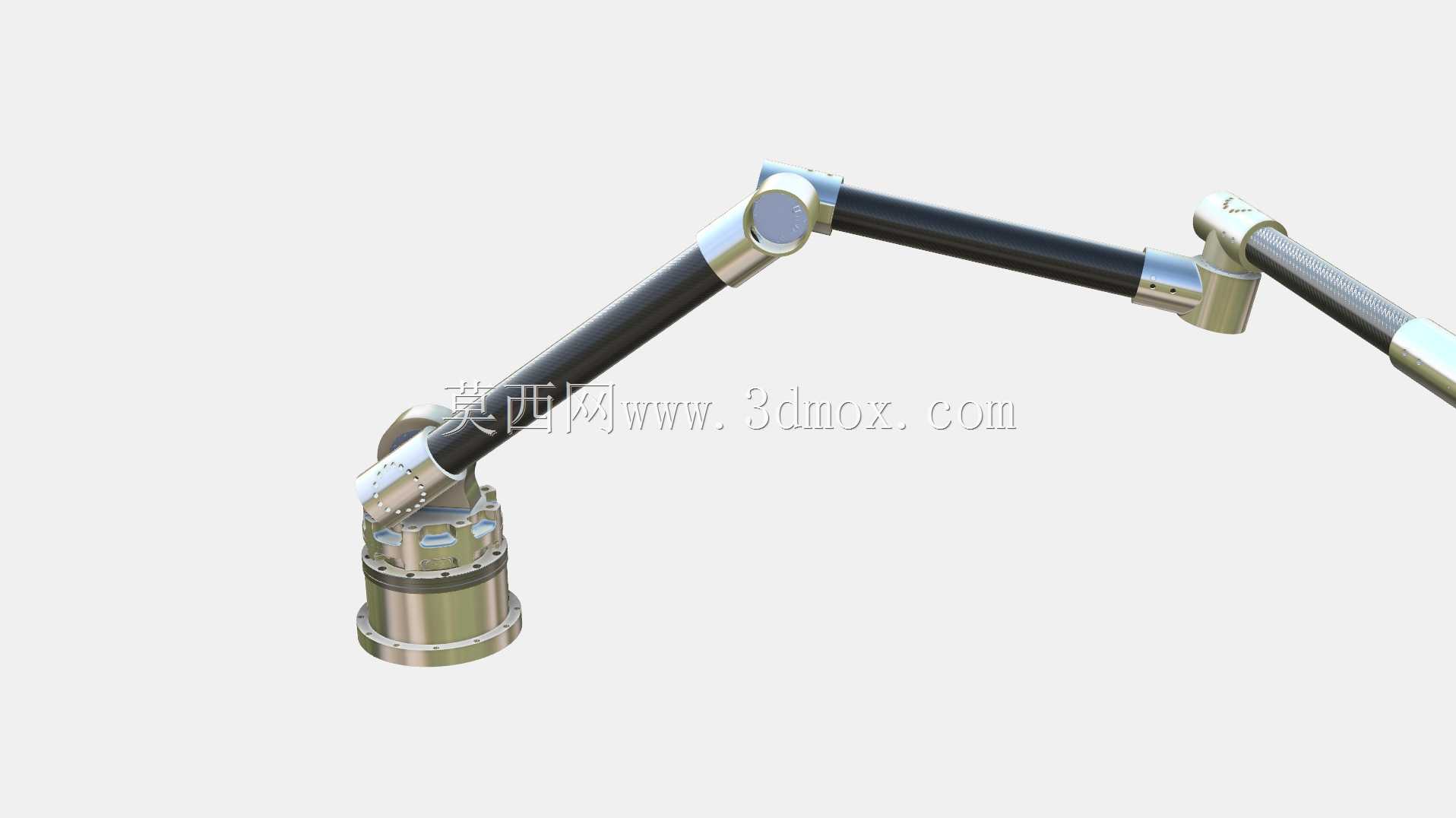

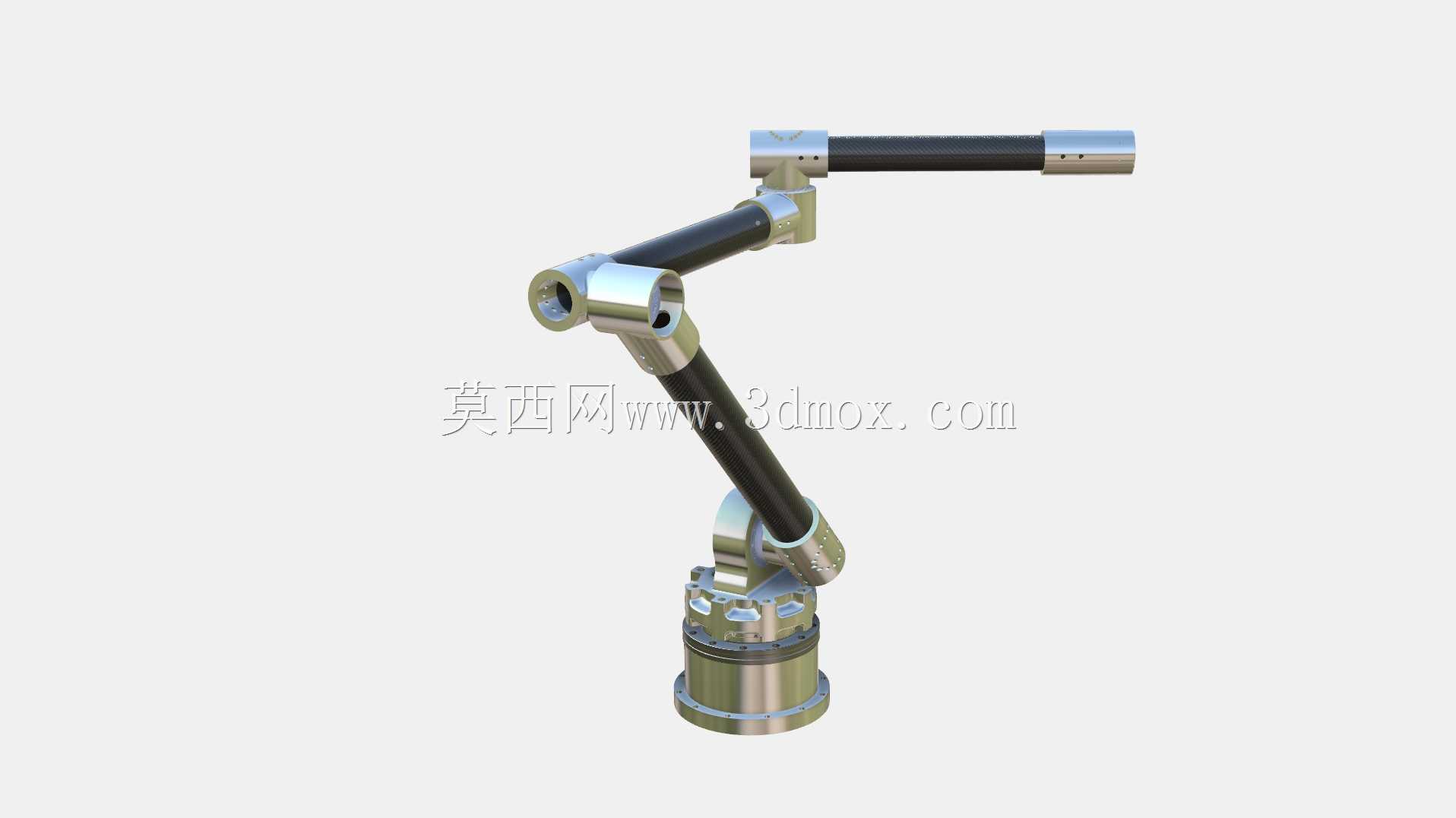

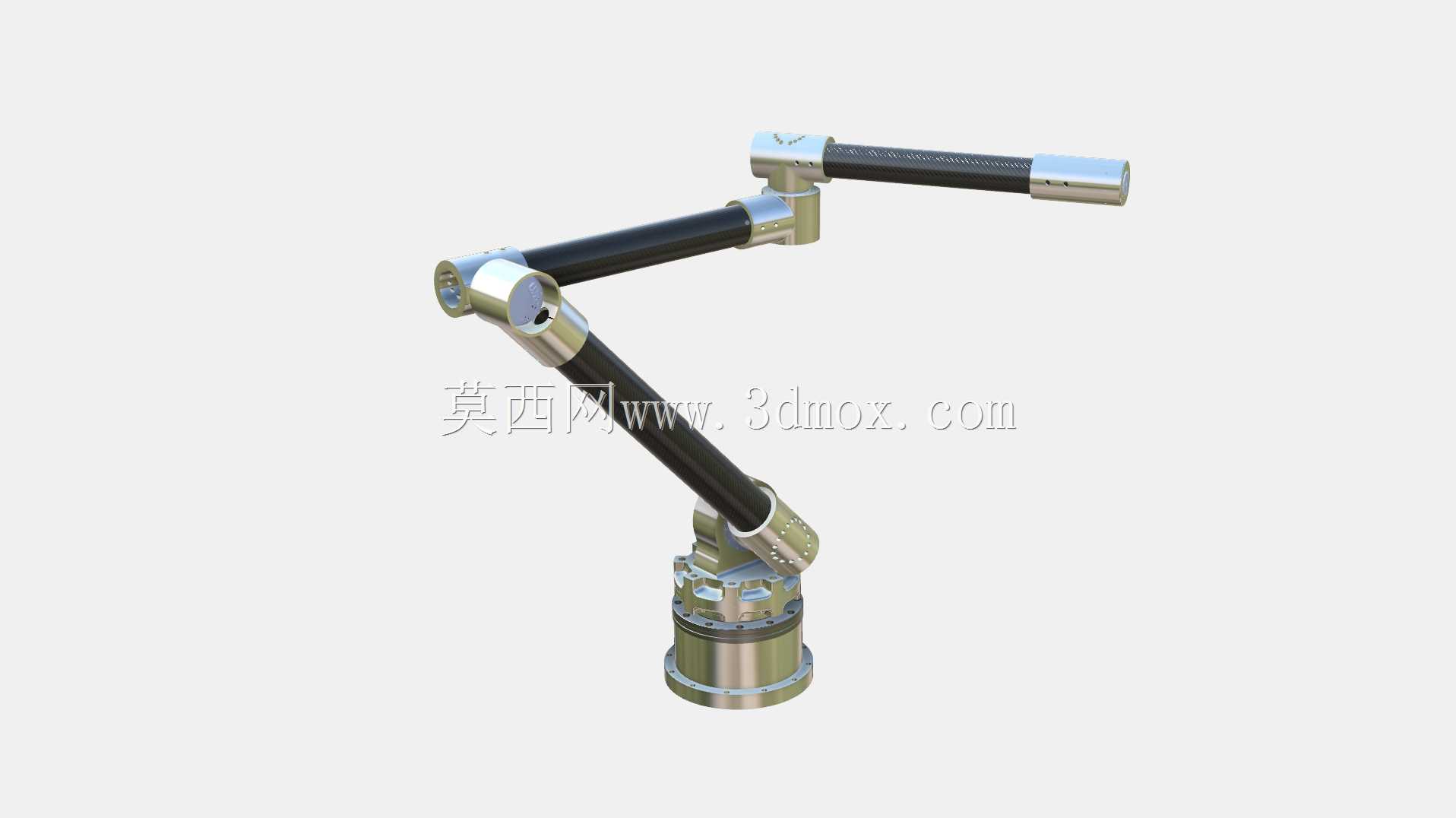

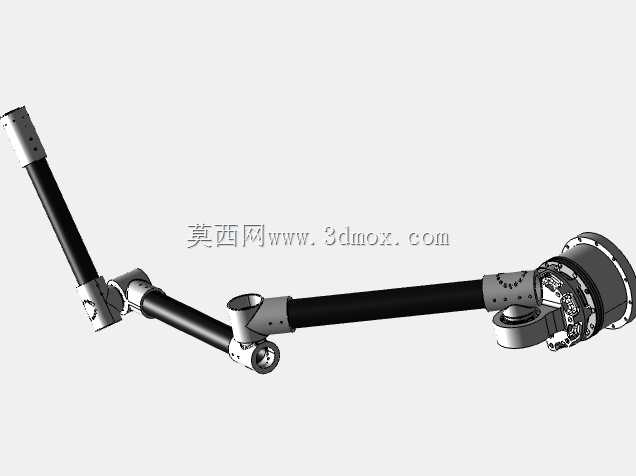

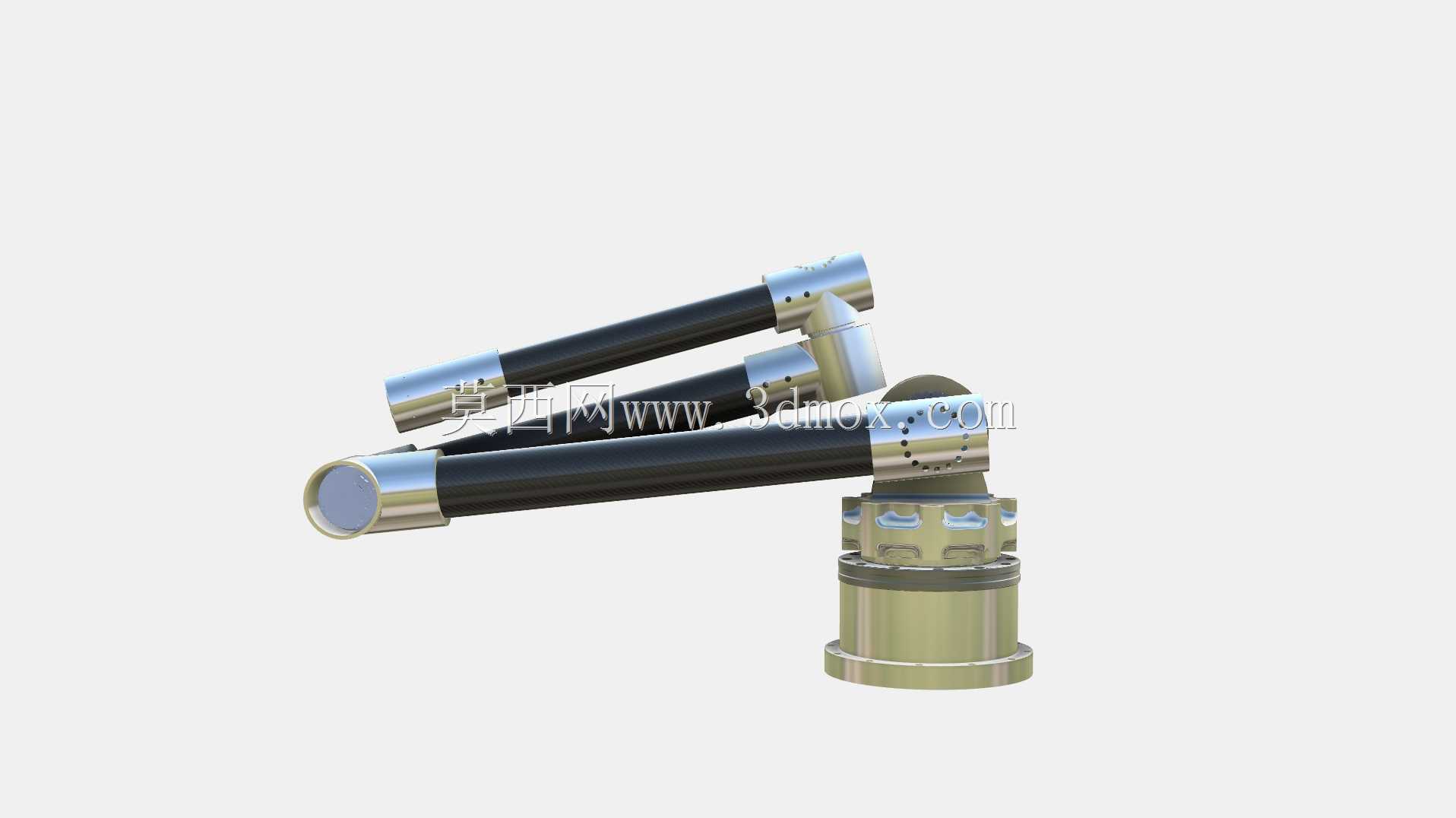

　　关节布局采用五自由度串联构型，底座位置设置回转关节，可实现整臂360度水平方向旋转覆盖，大臂、小臂位置分别设置俯仰关节，调整臂体的垂直作业高度与水平伸展距离，腕部设置两个正交旋转关节，用来调整末端执行器的作业姿态，五个关节的运动组合可以覆盖工作半径内所有空间点位的姿态调整需求，不存在作业死区。关节连接位置采用集成式轴系设计，将轴承安装位、驱动件连接位、走线通道整合在同一关节壳体上，减少了分体式装配带来的累积误差，同时关节外壳做了圆弧过渡处理，避免运动过程中与周边设备、线缆发生勾挂干涉。

　　设计思路上没有照搬工业重载机械臂的粗壮结构逻辑，而是针对轻型作业场景做了轻量化取舍，臂杆主体选用轻质高强度合金材料，在保证结构刚性满足3公斤负载下形变不超过0.1毫米的前提下，尽可能压缩臂体自身重量，让整机的运动功耗控制在极低水平，甚至可以适配桌面级的移动作业平台安装需求。关节处的限位结构做了软、硬双重设计，硬件层面设置机械限位块防止关节超程损坏，软件层面预留了限位参数接口，方便后续调试时根据实际工位的作业范围调整关节转动角度边界，避免调试过程中发生碰撞事故。

　　从实际应用的适配性来看，这款机械臂的末端法兰采用标准接口设计，可以快速适配夹爪、吸盘、小型点胶头、螺丝批头等不同类型的末端执行器，不需要额外做转接件的定制加工，能够快速切换不同的作业任务。比如在小型产品包装工位上，更换真空吸盘就可以完成小纸盒的拾取、转运、码放动作；在装配工位上更换气动夹爪就可以完成小型零件的抓取、定位、装配操作；在实验室场景下更换专用夹具就可以完成样本管的转运、分拣工作，场景适配灵活性很强。

　　安装边界方面，底座采用法兰式安装结构，四个安装孔均匀分布在底座法兰盘上，安装时只需要在安装台面上对应位置打四个M4的螺纹孔就可以完成固定，不需要复杂的安装调试工序，普通的设备维护人员就可以完成安装作业。臂体内部预留了贯穿式走线通道，所有驱动、信号线缆都可以从臂体内部穿过，不会外露在臂体外部，一方面避免运动过程中线缆被拉扯磨损，另一方面也让整机外观更整洁，不会因为线缆外露干扰周边设备的运行。

　　在结构刚性验证层面，设计阶段针对全伸展、最大负载的极端工况做了静力学仿真校核，臂杆的最大形变位置出现在小臂最远端，形变量控制在0.08毫米以内，完全满足轻工装配、分拣作业的精度要求，不会因为臂体形变导致末端定位偏差过大。关节轴承选用深沟球轴承搭配推力轴承的组合结构，既可以承受臂体转动过程中的径向载荷，也可以承受臂体伸展带来的轴向载荷，保证关节转动的平顺性，长期运行也不会出现明显的晃动间隙。

　　这款机械臂的结构设计没有追求冗余的性能参数，所有结构参数、尺寸边界、负载能力都是围绕轻工桌面级作业场景的实际需求做的匹配设计，既不会因为性能过剩造成成本浪费，也不会因为参数不足无法覆盖作业需求，对于小型生产线的自动化改造、教学实训平台搭建、原型设计验证这类场景都有很好的适配性。
