便携式户外导航罗盘结构设计方案

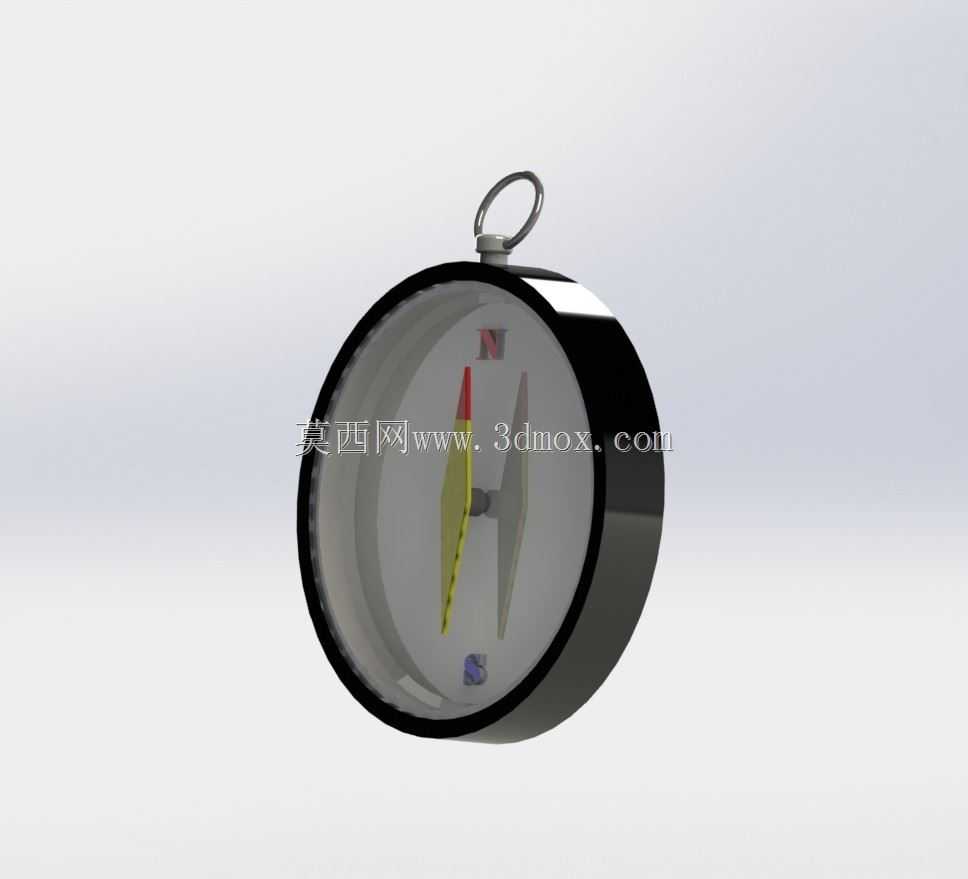

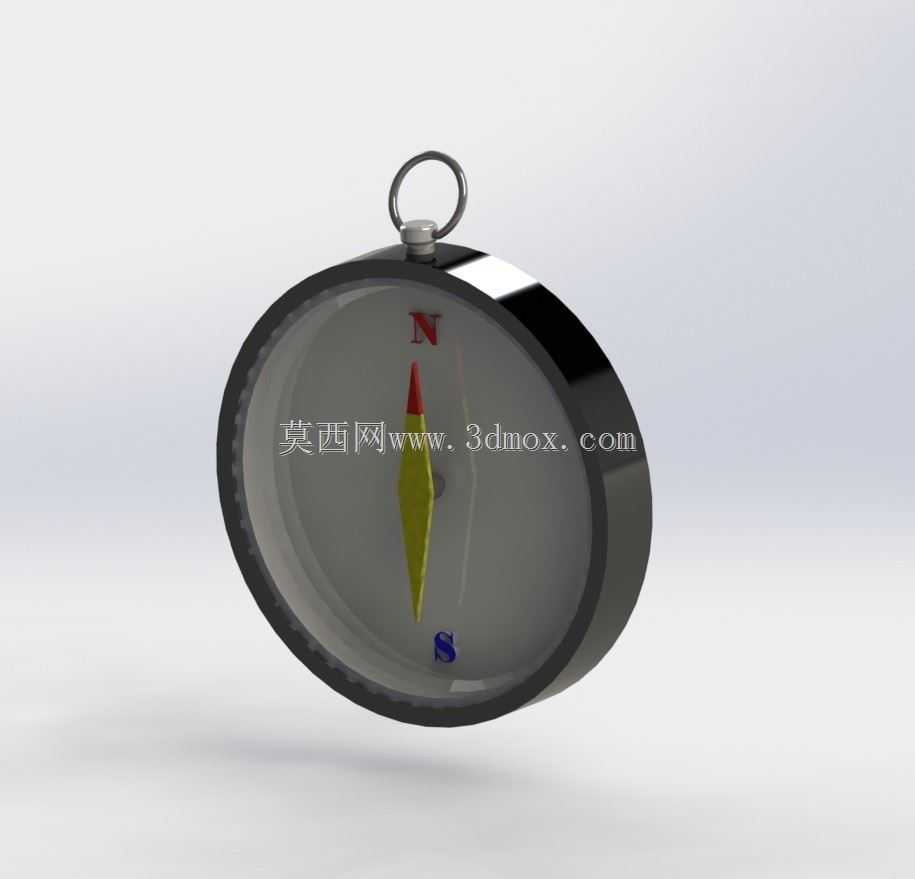

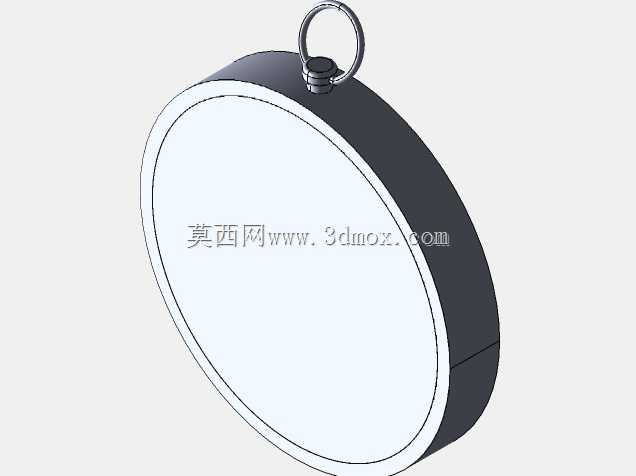

　　这款罗盘的结构设计，首先要匹配户外徒步、野外勘探、定向越野这类高频使用场景的实际需求，毕竟这类场景下使用者往往需要单手持握、快速读取方位，还要应对颠簸、磕碰、偶发的淋水等复杂工况，所以结构上优先做了密封式圆形壳体设计，壳体边缘做了圆弧过渡的加厚处理，避免跌落时棱角位置直接受力开裂，顶部集成的挂环结构，既可以穿挂伞绳挂在背包外侧，也能配合快挂扣固定在战术背心的织带上，不需要额外加装挂具，减少了户外使用时的附件冗余。

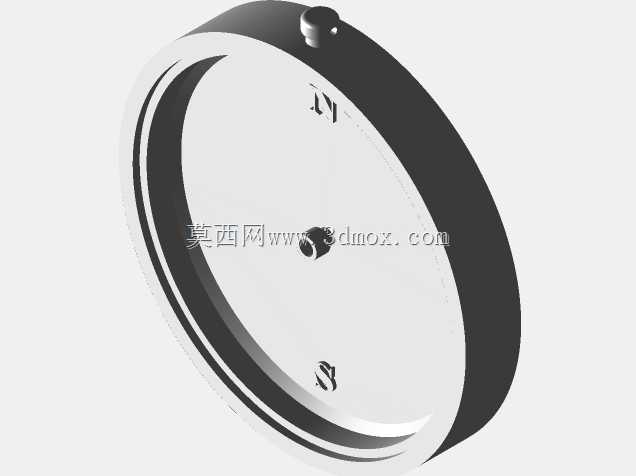

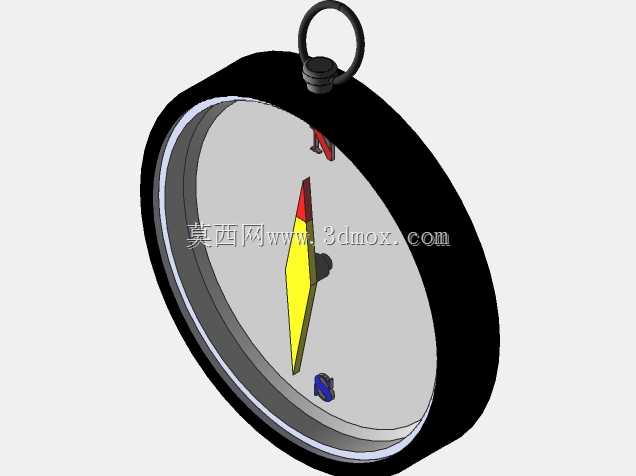

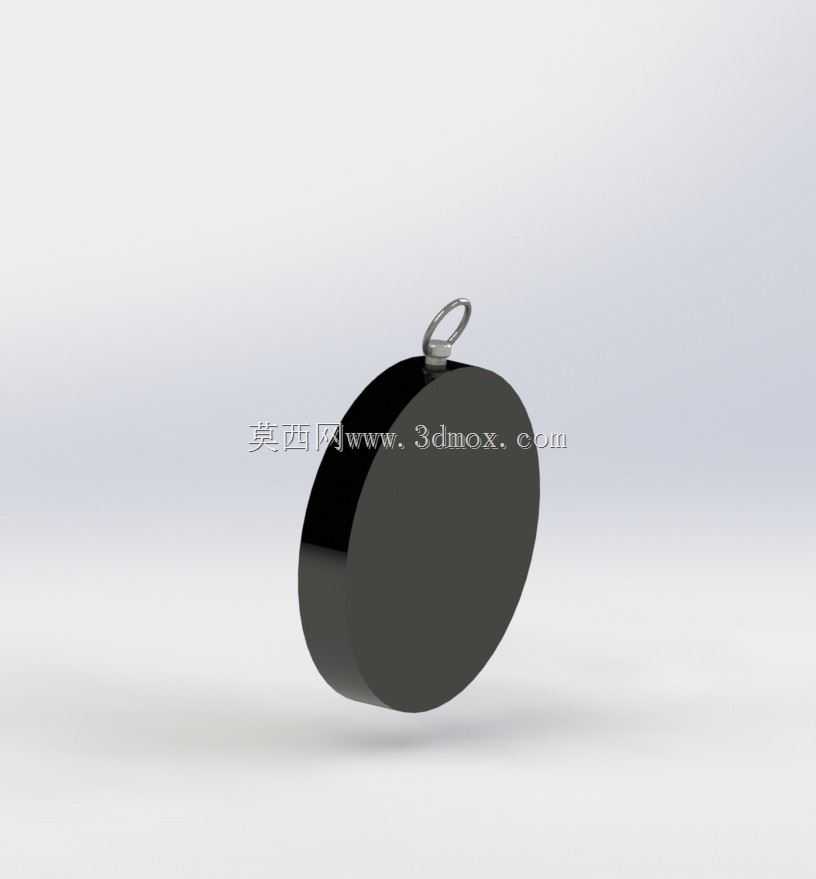

　　从功能实现逻辑来看，核心的磁针组件做了独立的密封腔设计，将磁针与转轴完全封闭在透明视窗的内部腔室中，腔室内填充阻尼油来抑制磁针的无规则摆动，哪怕是在行进间快速掏出查看，磁针也能在1到2秒内稳定指向磁北，不会因为行走的晃动长时间来回偏转，影响方位读取效率。视窗表面做了防刮的硬化处理，避免和背包内的钥匙、工兵铲等硬物摩擦产生划痕，遮挡方位刻度的读取。壳体侧面没有多余的凸起按键，整体做了等直径的圆柱轮廓，放在裤兜或者背包侧袋里的时候不会勾挂布料，取放非常顺畅。

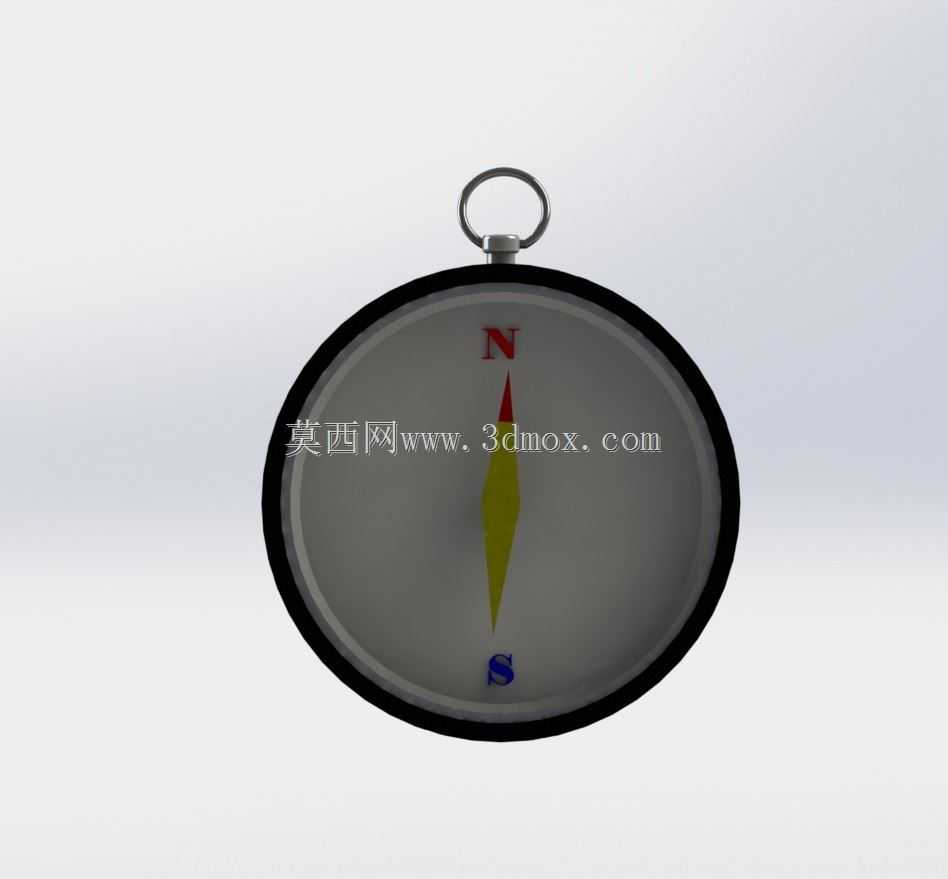

　　设计过程中首先确定的是磁针的转动阻尼参数，转轴采用了硬质合金的顶尖结构，把转动摩擦阻力降到最低，保证磁针的指向精度，同时配合阻尼油的黏度匹配，既不会因为阻尼太小导致磁针长时间摆动，也不会因为阻尼太大导致磁针转动迟滞，出现指向偏差。刻度盘直接印刷在密封腔的内侧，和磁针处于同一安装平面，读取方位的时候不会因为视差导致读数偏差，刻度采用了高对比度的配色，哪怕是在光线较弱的林间或者黄昏时段，也能快速分辨出方位标识。壳体的上下盖采用了旋扣式的密封结构，配合内置的橡胶密封圈，能够实现日常防泼溅的效果，短时间的淋雨或者意外掉落到浅水中，也不会有液体进入磁针腔影响磁针转动。

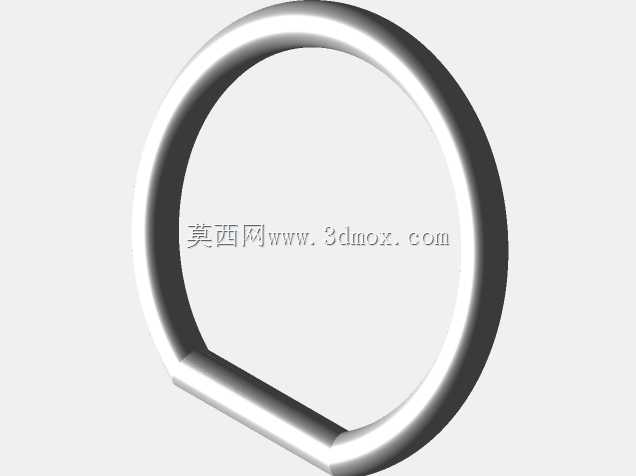

　　尺寸边界上，整体壳体直径控制在50毫米以内，厚度不超过18毫米，和普通的户外登山表表盘尺寸接近，单手握持的时候刚好能卡在掌心位置，拇指和食指可以自然搭在壳体两侧，不需要调整手型就能把视窗正对视线方向。顶部挂环的内径做了8毫米的设计，能够兼容市面上绝大多数的户外快挂和伞绳规格，不需要额外搭配转接环。整个结构没有采用易松动的小螺丝拼接，上下盖旋合到位后有定位卡点，不会因为日常携带的震动出现松脱，日常维护只需要偶尔擦拭视窗表面的污渍即可，不需要拆解壳体做内部保养，降低了使用过程中的维护成本。

　　实际使用场景中，这类罗盘除了户外导航之外，也可以作为学生地理实践、基础测绘作业的辅助工具，结构上没有复杂的电子元件，完全依靠磁敏原理实现方位指示，不需要供电，哪怕是在低温、高海拔等电子设备容易亏电失效的环境下，也能稳定工作。设计时特意将壳体的重量控制在80克以内，长时间挂在脖子上或者放在口袋里也不会有明显的坠感，壳体外部采用哑光的防滑处理，手上沾有汗水或者雨水的时候也能稳定握持，不会打滑脱落。视窗的边缘做了一圈凸起的保护边，当罗盘正面朝下掉落到硬质地面的时候，保护边会先接触地面，避免视窗直接受到冲击碎裂，提升了整体结构的抗摔性能。
