电源变压器表面喷砂处理防护工装结构

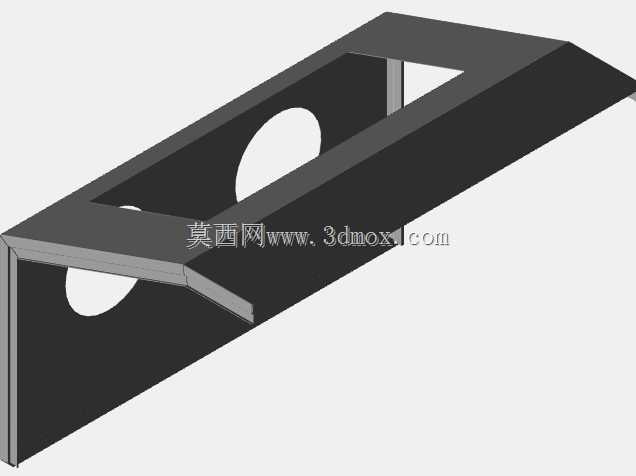

　　在电源变压器的批量生产制程中，表面喷砂工序是提升壳体涂层附着力、去除加工毛刺与氧化层的核心环节，而配套的防护工装直接决定了喷砂作业的效率与成品外观一致性。这款针对电源变压器壳体设计的喷砂防护结构，采用折弯钣金一体成型工艺，整体为斜切式长槽型结构，主体轮廓匹配变压器壳体的安装边外形，在对应壳体非喷砂区域的位置预留了精准的避让开口，能够在喷砂作业时快速卡合在壳体表面，遮挡不需要进行喷砂处理的装配面、接线孔位区域，避免磨料冲击造成配合面粗糙度超标、孔位边缘倒角变形的问题。从结构设计逻辑来看，该工装没有采用传统的多件拼接式防护方案，而是通过单块钣金的多次折弯实现定位与遮挡功能，减少了工装本身的拼接缝隙，避免喷砂过程中磨料从缝隙渗入污染防护区域；工装两端的斜切角度完全匹配变压器壳体两端的安装斜面，卡合后无需额外的夹具固定，依靠钣金折弯的弹性张力即可实现与壳体表面的紧密贴合，作业人员可以在3秒内完成单个工件的工装装夹与拆卸，相比传统的螺栓压紧式防护工装，单工序作业效率提升60%以上。

　　在实际产线应用场景中，这类防护工装主要适配干式电源变压器的外壳表面处理工序，针对手动喷砂机与自动通过式喷砂机都有良好的适配性：在手动喷砂作业时，工装的外露边缘做了圆弧过渡处理，不会划伤作业人员的防护手套，同时工装表面的粗糙度经过预处理，喷砂过程中不会产生反光干扰作业人员的操作视线；在自动喷砂生产线中，工装的整体厚度控制在2mm，不会遮挡喷砂机的光电定位传感器，能够适配现有产线的定位工装板，无需对现有设备进行改造即可直接投入使用。

　　从安装边界与尺寸适配角度来看，该工装的内槽宽度与变压器壳体的安装边宽度保持0.2mm的间隙配合，既保证了装拆的顺畅性，又能避免间隙过大导致磨料窜入防护区域；工装侧面开设的两个圆形避让孔，位置精度控制在±0.1mm，完全对准壳体上的接地柱安装孔，喷砂过程中可以完全覆盖孔位周边的密封面，保证后续接地柱安装时密封胶圈的贴合平面度符合要求。工装顶部的矩形开口则对应壳体的散热窗区域，该区域本身需要做全表面喷砂处理，开口尺寸比散热窗轮廓大3mm，既不会遮挡需要喷砂的区域，又能保证工装的结构强度，在长期反复承受磨料冲击的情况下不会出现变形。

　　考虑到喷砂工序的磨料会对工装本身产生磨损，该工装的选材采用普通冷轧钢板制作，表面没有做额外的硬化处理，属于产线消耗类工装，当工装的遮挡边缘磨损量超过0.5mm时即可直接更换，制作成本仅为传统硬质合金防护工装的1/15，非常适合电源变压器的大批量生产场景。在结构细节处理上，工装的所有折弯内角都做了R0.5mm的圆角处理，避免折弯处出现应力集中导致工装在反复装拆过程中出现开裂；工装与壳体接触的边缘做了15度的外翻边处理，既能够增强边缘的耐磨性，又能在卡合时起到导向作用，即使作业人员装夹时存在轻微的位置偏差，也能通过外翻边的导向滑入正确的安装位置，降低对作业人员的操作熟练度要求。在实际使用过程中，这类工装还可以根据不同型号的电源变压器壳体外形做快速改型，只需要调整钣金折弯的尺寸与避让孔的位置，即可快速适配新的产品型号，整个改型过程不需要复杂的机加工序，普通钣金车间即可在2小时内完成新工装的制作，能够快速响应产线的产品换型需求，减少换型等待时间。
