车身维修用电源变压器防护机架结构

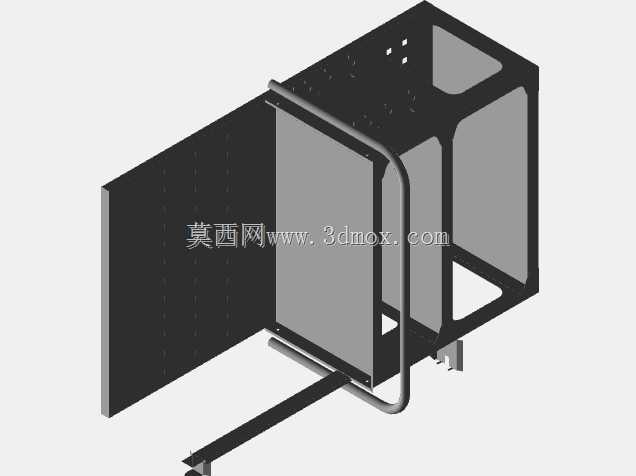

　　这套结构件主要面向汽车维修车间的移动供电场景，适配车身修复作业中需要频繁移位的低压供电需求，解决传统固定式变压器无法跟随钣喷、钣金校正工位移动的痛点。整体采用开放式框架搭配侧开检修门的设计思路，框架主体通过折弯钣金拼焊成型，边角处做圆弧弯管过渡处理，既避免车间作业时尖锐边角磕碰人员或车辆漆面，也能提升框架整体抗扭刚度，应对车间地面不平整带来的结构形变问题。从安装边界来看，框架内部预留的腔体尺寸可适配额定容量5kVA及以下的干式电源变压器，腔体侧边预留的穿线孔位对应变压器高低压接线端位置，无需额外开孔即可完成接线作业，底部伸出的接地铜排安装位直接对接车间接地网，满足汽修车间潮湿多尘环境下的电气安全要求。

　　侧开的检修门采用内嵌式铰链安装，门体与框架贴合处预留导电泡棉安装槽，闭合后可实现整体电磁屏蔽，避免变压器运行时的电磁干扰影响车身校正用的电子测量设备精度。框架顶部预留的四个M8吊装孔，既可以配合车间行吊完成整体移位，也能安装脚轮组件实现地面推行，适配不同规模维修车间的工位调整需求。在功能设计上，框架侧面预留的多组散热格栅开孔，开孔率控制在35%左右，既保证变压器运行时的自然通风散热，又能阻挡车间内的金属碎屑、喷漆漆雾进入腔体内部，避免造成变压器绝缘层破损或接线端短路。框架前部的弯管扶手高度设置在900mm，符合人体工程学推行高度，扶手表面做喷塑防滑处理，即便操作人员佩戴劳保手套也能稳定握持。

　　考虑到汽修车间经常会有焊接、切割作业，框架外表面采用厚度1.2mm的冷轧钢板折弯成型，表面做静电喷塑处理，耐刮擦且能抵御少量焊接飞溅的烫损。内部腔体设置的两层安装隔板，上层用于固定变压器主体，下层可预留放置熔断器、接线端子等附属电气元件，隔板上预留的长圆孔可适配不同尺寸元件的安装固定，无需二次加工。框架底部的支撑脚高度设置为50mm，既可以避免地面积水直接接触框架底部造成锈蚀，也能方便叉车搬运时的叉齿伸入。

　　在实际使用场景中，这套机架搭载变压器后，可直接为车身钣金修复用的介子机、点焊设备提供稳定的低压供电，随工位移动的特性无需在车间内布置大量固定供电插座，减少车间布线的改造成本，开放式的框架结构也能让运维人员快速观察变压器的运行状态，出现异常时可第一时间断开电源。设计过程中特意规避了复杂的曲面结构，所有钣金件均采用常规折弯工艺即可加工，拼焊位置预留定位止口，降低焊接时的对位难度，适合小批量加工生产，整体装配完成后形位公差控制在1mm以内，保证变压器安装后不会出现偏载问题，延长设备的整体使用寿命。
