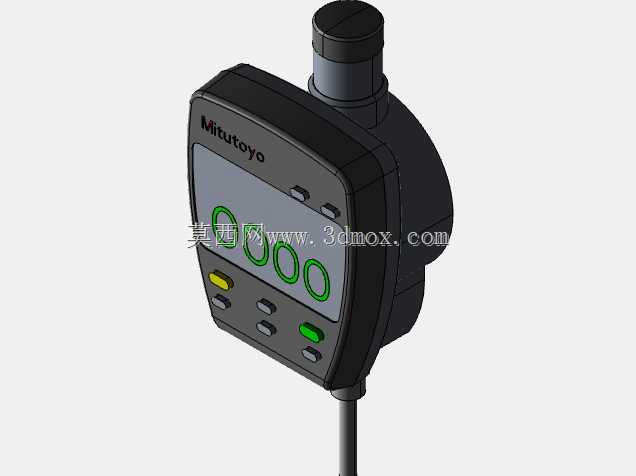

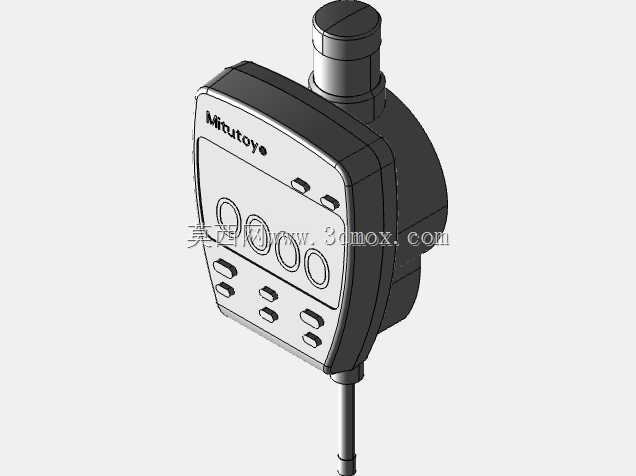

三丰543-552A数显指示表针尖改型结构

　　在精密加工车间的工序间检测环节，常规平头测头的数显指示表在测量窄槽根部、微小台阶棱边、针尖状工件轮廓时，常会出现测头接触面积过大无法对准测量基准、读数偏移的问题，这款改型针尖结构的三丰数显指示表，正是针对这类特殊测量场景做的结构优化。从实际使用场景来看，改型后的针尖测头可以深入宽度0.5mm以上的窄缝、退刀槽根部完成深度差测量，也能对准直径1mm以下的小型凸台顶点完成高度差检测，覆盖了冲压件毛刺高度检测、小型注塑件浇口残留高度测量、精密轴类零件顶尖孔深度检测等常规指示表无法胜任的测量需求，在五金冲压、精密注塑、小型精密零件加工的质检工位适配性极强。

　　从功能特性来看，这款改型结构保留了原三丰543系列数显指示表的核心测量性能，测杆的直线运动导向结构没有做改动，维持了原有的测量重复精度，仅对测头末端做了针尖化改型：测头末端采用硬质合金材质磨制60度锥角的针尖，针尖圆弧半径控制在0.1mm以内，既保证了接触点位的精准性，又避免针尖过锐刮伤工件表面或过快磨损。数显模块的读数分辨率、测量行程、测力参数均与原型号保持一致，不需要操作人员重新适应操作逻辑，更换测头后即可直接投入工位使用。

　　设计思路上，这次改型没有改动表体的主体结构，仅针对测头连接部位做了适配优化：原表的测头安装螺纹为标准M2.5通用接口，改型后的针尖测头采用同规格连接螺纹，不需要额外加工转接件，用户也可以根据自身测量需求更换不同锥角、不同针尖半径的测头，拓展测量场景。测头与测杆的连接端面做了研磨处理，保证装配后测头轴线与测杆运动轴线的同轴度控制在0.01mm以内，避免测头偏斜带来的测量误差。表体的握持部位、数据输出接口、清零按键的位置都维持了原有人机工程设计，操作人员单手握持即可完成测量、清零、读数的全流程操作，在批量零件快速检测的场景下不会额外增加操作时长。

　　外形尺寸与安装边界方面，表体主体直径为57mm，表体厚度为35mm，测杆伸出表体下端的最大长度为30mm，改型后的针尖测头长度为15mm，整体安装后总长度比原平头测头版本长8mm，在搭配普通磁性表座使用时，表座夹头的安装位置不需要做大幅调整，仅需微调表架伸出长度即可完成适配。测杆的运动行程为12.7mm，测量过程中针尖测头的最大下行位移不会超出表体防护边界，不会出现测杆碰撞表座或工件的问题。安装夹持部位为标准φ8mm光轴，适配市面上绝大多数通用型磁性表座、高度尺测量架的夹持孔，不需要定制专用夹持工装。需要注意的是，由于针尖测头的接触面积小，测量时的测力需要控制在原表额定测力范围内，避免针尖压伤软质工件表面，同时长期使用后需要定期检查针尖的磨损情况，当针尖圆弧半径超过0.2mm时需要及时更换测头，保证测量精度。

　　在实际车间使用中，这类改型针尖的数显指示表还可以搭配专用测量工装，完成小型冲压件的折弯角度间接测量、电路板焊点高度检测、精密模具型腔微小凸起高度检测等工作，相比常规平头测头的指示表，其测量点位的对准效率提升40%以上，针对微小特征的测量重复精度可以控制在0.002mm以内，完全满足精密零件工序检测的精度要求。
