三坐标测量机校准用标准原点球

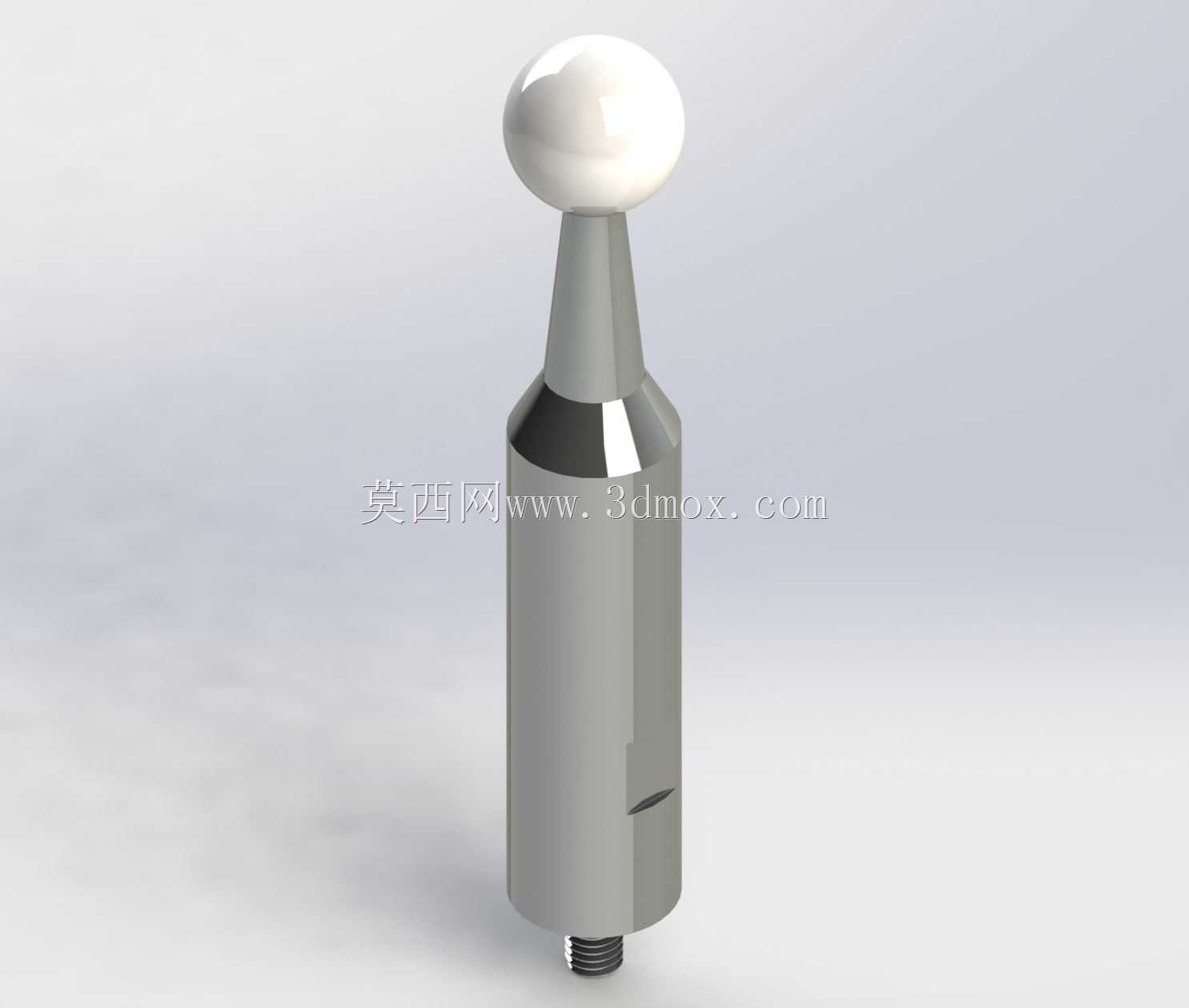

　　在精密计量检测领域，三坐标测量机作为高精度尺寸形位公差检测的核心设备，其测量精度的溯源与校准直接决定了所有检测结果的可靠性，而原点球正是三坐标日常校准、精度验证环节不可或缺的核心基准部件。日常生产现场中，三坐标测量机长时间运行后，受环境温度波动、导轨微动磨损、测头受力偏移等因素影响，测头的实际触发位置会出现微米级偏差，若不及时校准，会直接导致批量检测数据失准，严重时会造成合格零件误判报废、不合格件流出的质量事故，因此每次开机、更换测针、调整测座角度后，操作人员都需要使用原点球完成测头标定、坐标系原点复现的操作。这款原点球的整体结构分为三个功能段，顶端是高精度标准球体，作为校准的基准面，球体的圆度、表面粗糙度都控制在极高的公差范围内，确保测头从任意方向触测时，都能获取到一致的球面点云数据，通过拟合球心来确定测头的等效触发半径、测针偏转误差补偿值。中间段是锥形过渡的夹持柄，锥面设计一方面可以提升装夹后的同轴度，避免装夹倾斜带来的校准误差，另一方面可以减少测头移动过程中与柄部的干涉，保证测头能够完整触测球体的上半球所有有效区域。

　　下段是圆柱主体与底部的安装螺纹段，圆柱主体做了局部切边处理，既可以减轻整体重量，也能作为装夹时的防转定位面，方便使用扳手拧紧固定，底部的外螺纹采用通用计量夹具标准螺距，能够直接适配三坐标工作台的通用装夹孔位、磁性表座转接接口，无需额外定制转接件即可完成快速安装。从安装边界来看，这款原点球的整体高度控制在常规三坐标测头校准的有效行程范围内，安装后球体中心距离工作台面的高度处于测头常用的测量高度区间，避免校准时测座出现大角度翻转带来的附加误差；球体直径选用行业通用的标准尺寸，适配主流三坐标设备的校准算法预设参数，无需在测量软件中额外修改球径参数即可直接启动校准程序，减少操作步骤。

　　设计过程中，首先要保证顶端球体的形位公差，球心与底部安装螺纹的同轴度需要控制在微米级，否则会导致不同角度校准的测头参数出现偏差，直接影响后续零件检测的精度；其次是各段的过渡圆角处理，避免出现尖锐棱角划伤操作人员或者测针；表面处理上，球体采用高硬度、低粗糙度的材质，长期反复触测也不会出现磨损凹痕，保证基准精度的长期稳定性，柄部做哑光处理，减少车间光照下的反光干扰，避免视觉识别类测头出现识别误差。在实际使用场景中，除了日常的测头校准，这款原点球还可以作为设备期间核查的标准器，定期测量球径、球心位置的重复性，验证三坐标设备的精度保持状态，也可以在多设备测量结果比对时，作为统一的传递基准，消除不同设备之间的系统误差。

　　不同于加工过程中使用的普通定位销或者检具销，原点球的核心要求是球面的全向形位精度，因此在建模时需要严格控制球体与柄部的同轴度、安装端面与球体轴线的垂直度，所有配合面的公差都要按照计量级器具的要求设定，不能套用普通机械零件的公差标准；同时建模时需要预留表面处理的厚度余量，避免热处理、镀层处理后球体尺寸超出公差范围。对于结构设计从业者来说，这类计量基准件的建模核心不在于复杂的曲面结构，而在于对公差配合、功能边界的精准把控，每一处结构细节都要服务于最终的精度保持与使用便利性，比如底部螺纹的有效旋合长度要足够，保证装夹后不会出现晃动，锥柄的锥角要匹配通用夹具的夹持范围，切边平面的位置要避开测头的常见触测路径，这些细节都是在长期的现场使用中总结出来的设计要点，脱离实际使用场景的建模很容易出现装夹干涉、校准误差超差的问题。
