砂带机用传动带轮结构设计

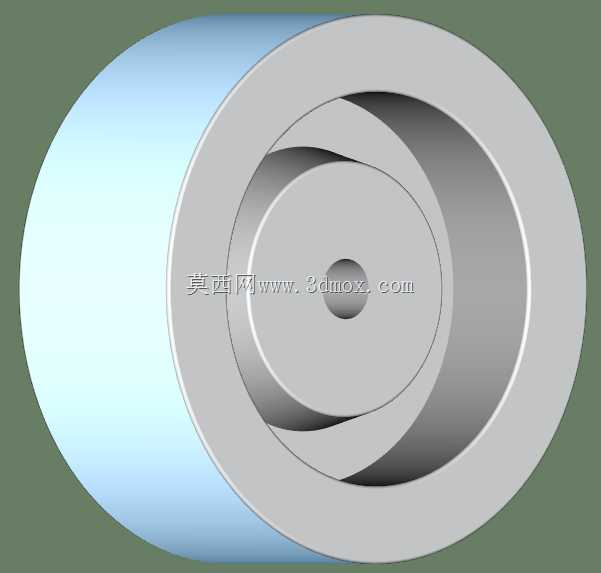

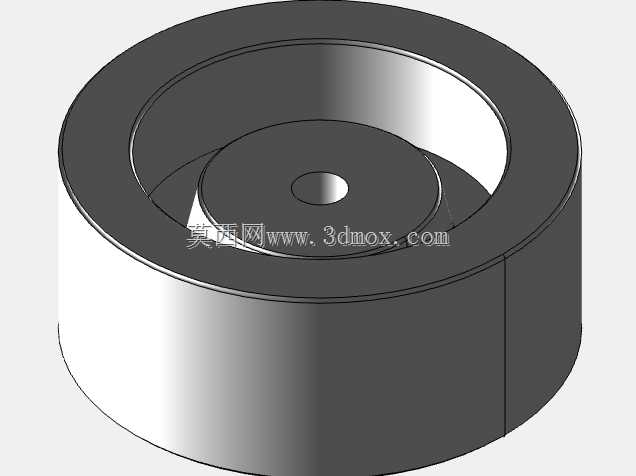

　　在刀具制造车间的精加工工段，手持砂带机是刃口打磨、刀身去毛刺的核心手持工具，而带轮作为砂带机动力传递的核心部件，直接决定砂带运转的平稳性与打磨作业的精度表现。这款带轮的结构设计完全围绕砂带机的实际作业工况展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从结构上看，带轮采用阶梯式内凹轮面设计，轮缘的内凹弧度与砂带的张紧形变特性匹配，能够在砂带高速运转时自动对中，避免作业过程中砂带跑偏脱出，这一细节在手持打磨作业中尤为重要——操作人员在调整打磨角度、施加不同按压力度时，砂带始终能保持在轮面有效工作区域内，不会因为侧向力出现窜动，既提升作业安全性，也减少砂带的非正常磨损。

　　带轮的中心安装孔采用同轴度严格控制的通孔设计，与驱动电机输出轴的配合公差选取过渡配合区间，既保证动力传递过程中无旷量，也方便后期维护时的拆装更换，孔位周边的环形凸台结构，是为了匹配轴端的锁紧挡圈，在高速旋转时限制带轮的轴向窜动，避免轮体与电机端盖、护罩发生干涉。轮体的壁厚经过反复校核，在保证整体刚性的前提下尽可能做轻量化处理，手持砂带机本身对整机重量敏感度极高，过重的轮体会增加电机启动负载，同时提升操作人员长时间作业的疲劳度，这款带轮的内部空腔结构并非简单的减重挖空，而是通过环形加强筋的排布，让轮体在承受砂带张紧力、高速旋转离心力时不会出现形变，轮面的圆跳动公差控制在极小范围内，保证砂带运转时无抖动，打磨出来的刃口线条均匀一致，不会出现规律性的振纹。

　　从安装边界来看，带轮的外径尺寸匹配常规手持砂带机的砂带周长规格，轮面宽度适配常用宽度的砂带，安装时不需要对原有砂带机的机架、护罩结构做额外修改，可直接替换同规格的原厂带轮。在刀具加工场景之外，这类带轮也可适配其他需要窄幅环形砂带打磨的小型设备，比如五金件去毛刺工位的台式小型砂带机、首饰加工的微型打磨设备，只要安装轴径、砂带规格匹配，都能实现稳定的动力传递。设计过程中重点考虑了作业时的受力特性：砂带张紧时对轮面施加的是均匀的径向压力，打磨接触工件时会产生额外的侧向力与切向摩擦力，轮体的台阶式结构刚好能在砂带受侧向力时提供限位，同时轮面的光滑过渡不会刮伤砂带的基底，延长砂带的使用寿命。

　　不同于普通平带轮，这款带轮没有设计额外的V型槽，因为砂带本身是平型传动磨具，V型槽反而会导致砂带局部受力不均，出现局部磨损过快甚至断裂的问题。轮体的所有转角处都做了圆角过渡，避免应力集中，在高速旋转时不会因为应力集中出现轮体开裂的问题，同时圆角过渡也能减少旋转过程中的风阻，降低作业时的风噪。从三维建模的角度来看，这款带轮的特征全部采用回转体结构建模，同轴度、圆度等形位公差在建模阶段就做了基准约束，中心孔作为装配基准，所有轮面特征都以中心孔轴线为基准做同轴约束，保证加工出来的零件动平衡性能达标，不需要额外做过多的动平衡校正就能直接装机使用，减少生产加工的工序成本。在实际选型替换时，只需要确认三个核心参数即可：中心安装孔的直径与电机输出轴匹配，带轮外径适配所用砂带的周长，轮面宽度适配所用砂带的宽度，不需要做复杂的结构改制，就能直接完成装配，适配性较强。
