镂空框架式对重调节曲柄轮结构设计

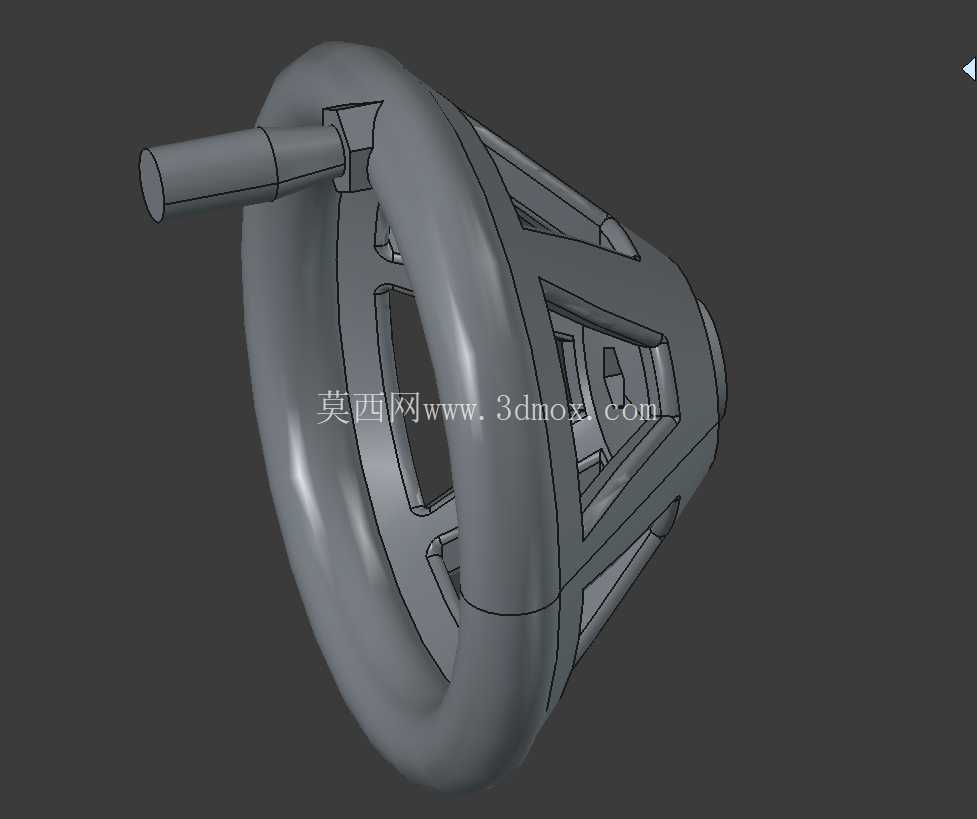

　　该构件核心应用于需要手动调节对重平衡的机械设备场景，常见于小型机床配重调整、试验台架对重校准、专用工装的平衡微调工位，作为手动调节的执行末端部件，操作人员通过握持侧部伸出的圆柱手柄施加扭矩，带动轮体转动，进而联动内部的对重块位移，实现设备动平衡或静平衡的参数校准。从功能特性来看，轮体采用环形外圈搭配内部镂空辐条的结构形式，既保证了轮体整体的抗扭刚度，又大幅降低了构件自身重量，避免额外增加调节端的负载，侧部伸出的圆柱手柄与轮体采用嵌入式卡接固定，手柄表面做圆柱光面处理，握持施力时不会出现硌手问题，同时手柄伸出长度经过力矩匹配，操作人员施加较小的握力即可获得足够的调节扭矩，降低长时间操作的疲劳感。

　　设计过程中优先考虑了安装边界的适配性，轮体整体为回转类结构，最大外径适配常规手动操作的握持范围，不会出现直径过大导致操作空间不足、或是直径过小导致力矩不够需要施加过大握力的问题，内部镂空的三角辐条结构经过受力校核，在承受额定调节扭矩时，辐条的最大形变控制在机械调节允许的公差范围内，不会出现形变导致的调节卡顿、精度丢失问题，轮体中心的锥形安装位可直接与对重调节轴配合，安装时无需额外加装转接法兰，减少了装配环节的零件数量，降低整体机构的复杂度。

　　从实际使用场景出发，这类调节曲柄轮往往需要频繁进行正反向转动操作，因此轮体外圈做了大圆角过渡处理，即使操作人员手部误碰到轮圈边缘，也不会被锐边划伤，镂空结构同时预留了内部对重机构的观察空间，调节过程中可以直接透过辐条间隙观察内部对重块的位移位置，无需额外加装观察视窗，简化了配套设备的结构设计。安装尺寸方面，侧部手柄的伸出长度与轮体外径的比例经过优化，既保证了足够的力臂长度，又不会因为手柄过长导致周边设备部件出现运动干涉，轮体后端的锥形结构可适配不同直径的调节轴端，通过轴向锁紧即可完成固定，安装拆卸过程无需专用工具，日常维护调整十分便捷。

　　在结构强度设计上，辐条与外圈、中心安装座的连接位置均做了圆弧过渡处理，避免应力集中导致的构件断裂问题，即使在调节过程中出现瞬时过载，应力也会沿着圆弧过渡面均匀分散，不会在连接位置出现应力集中点，大幅提升了构件的使用寿命。这类构件在实际配套中，往往不需要做额外的表面处理，采用常规机加工后的表面粗糙度即可满足使用需求，镂空结构同时减少了材料的使用量，降低了单件的加工成本，适合小批量配套生产。
