工业设备启停控制按钮组件结构设计

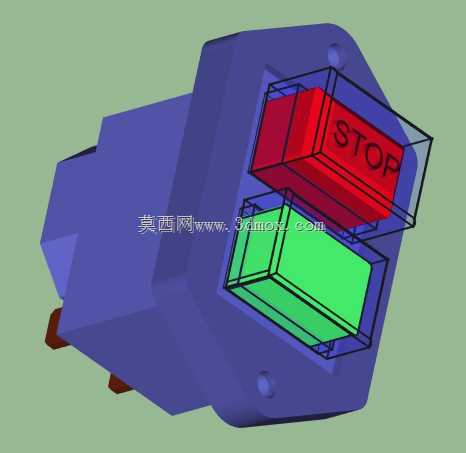

　　从结构设计来看，组件采用基座内嵌按键的装配形式，紫色的绝缘基座作为整个部件的承载主体，预留了对应的安装固定孔位，可直接嵌入设备操作面板的预留开孔中，安装时不需要额外设计复杂的固定支架，基座边缘做了圆弧过渡处理，避免安装过程中划伤操作人员手部，同时也能减少面板开孔处的应力集中。按键部分采用半透明防护外罩包裹实体按键的结构，外罩与基座之间做了卡扣式配合，日常维护时可以直接撬开外罩更换内部按键，不需要将整个基座从面板上拆下，大幅降低现场维护的工作量。在工业生产现场的各类设备操作端，启停按钮是操作人员与设备交互最直接的部件，小到单机工位的小型加工设备，大到生产线的主控操作盒，都需要这类控制元件完成设备的启动、停止指令触发，其结构可靠性直接关系到设备操作的安全性与响应及时性。这款按钮组件采用双按键分区布局，红色按键对应停止指令，绿色按键对应启动指令，符合工业控制领域的通用色彩标识规范，操作人员无需额外辨识标识，仅凭颜色就能快速完成操作，降低误触概率。

　　红色停止按键表面做了凸起的STOP标识，即使在光线较差的车间环境下，操作人员也能通过触感快速定位停止按键，满足紧急停机时的盲操作需求；绿色启动按键的按压行程设计为3mm，触发压力设置在25N左右，既不会因为轻微震动导致误触发，也不会因为按压力度过大增加操作人员的劳动强度，适配长时间频繁操作的工位使用场景。从安装边界来看，整个组件的基座外形为近似方形结构，安装开孔尺寸控制在常规工业操作面板的通用开孔范围内，可直接替换同规格的老旧启停按钮，不需要对原有面板进行二次加工，适配设备改造升级的需求。

　　基座背部预留了接线端子的安装空间，接线端与按键触点之间做了绝缘隔离结构，避免车间内的金属碎屑、粉尘落入接线区域造成短路故障，防护等级可满足普通机加工车间、装配生产线的使用环境要求。在设计过程中，按键的复位结构采用了内置弹簧配合触点弹片的形式，弹簧的使用寿命经过反复验证，可承受百万次以上的按压操作，触点部分采用银合金材质，降低长时间使用后的接触电阻，避免因为触点氧化导致指令传输失效。两个按键之间设置了隔离筋，从结构上避免按压其中一个按键时带动相邻按键触发，进一步降低误操作的可能性。基座的材质选用阻燃级绝缘工程塑料，即使在设备发生电路故障出现局部过热的情况下，也不会出现引燃、融化滴落的问题，满足电气部件的安全阻燃要求。

　　这类按钮组件除了应用在常规工业设备的操作面板上，也可集成在小型手持操作盒、设备旁的立式操作柱上，作为设备本地控制的核心交互部件，其结构紧凑，占用面板空间小，在多按键布局的操作面板上也能灵活排布，不会和其他控制元件产生安装干涉。在三维建模过程中，所有装配间隙都按照实际生产的公差要求进行设置，按键与基座之间的配合间隙控制在0.2mm，既保证按键按压过程无卡滞，也避免间隙过大导致粉尘、切削液进入部件内部，影响使用寿命。外罩的透明度经过调整，既能清晰看到内部按键的颜色标识，也不会因为车间内的灯光反射造成标识看不清的问题，外罩表面做了细微的磨砂处理，减少反光干扰。
