汽车悬架转向系统轮毂总成结构设计

项目分类:汽车 发布时间:2025-01-01 ID:875597
  • 汽车悬架转向系统轮毂总成结构设计
  • 汽车悬架转向系统轮毂总成结构设计
  • 汽车悬架转向系统轮毂总成结构设计

  在乘用车与商用车的底盘系统开发中,轮毂总成是衔接行走、转向、制动三大系统的核心承载部件,日常行驶过程中所有来自路面的冲击、车身的载荷、制动与转向的作用力都会集中作用在该部件上,其结构设计的合理性直接决定整车行驶的安全性、平顺性与零部件使用寿命。从实际装车场景来看,该部件安装于车桥端部,内侧与转向节/后桥轴头配合,外侧通过均布的螺栓柱固定车轮轮辋,周边需要匹配制动盘、制动卡钳、轮速传感器等周边件的安装空间,设计阶段需要严格控制各安装面的形位公差,避免装车后出现车轮偏摆、轴承异常磨损、制动抖动等常见故障。

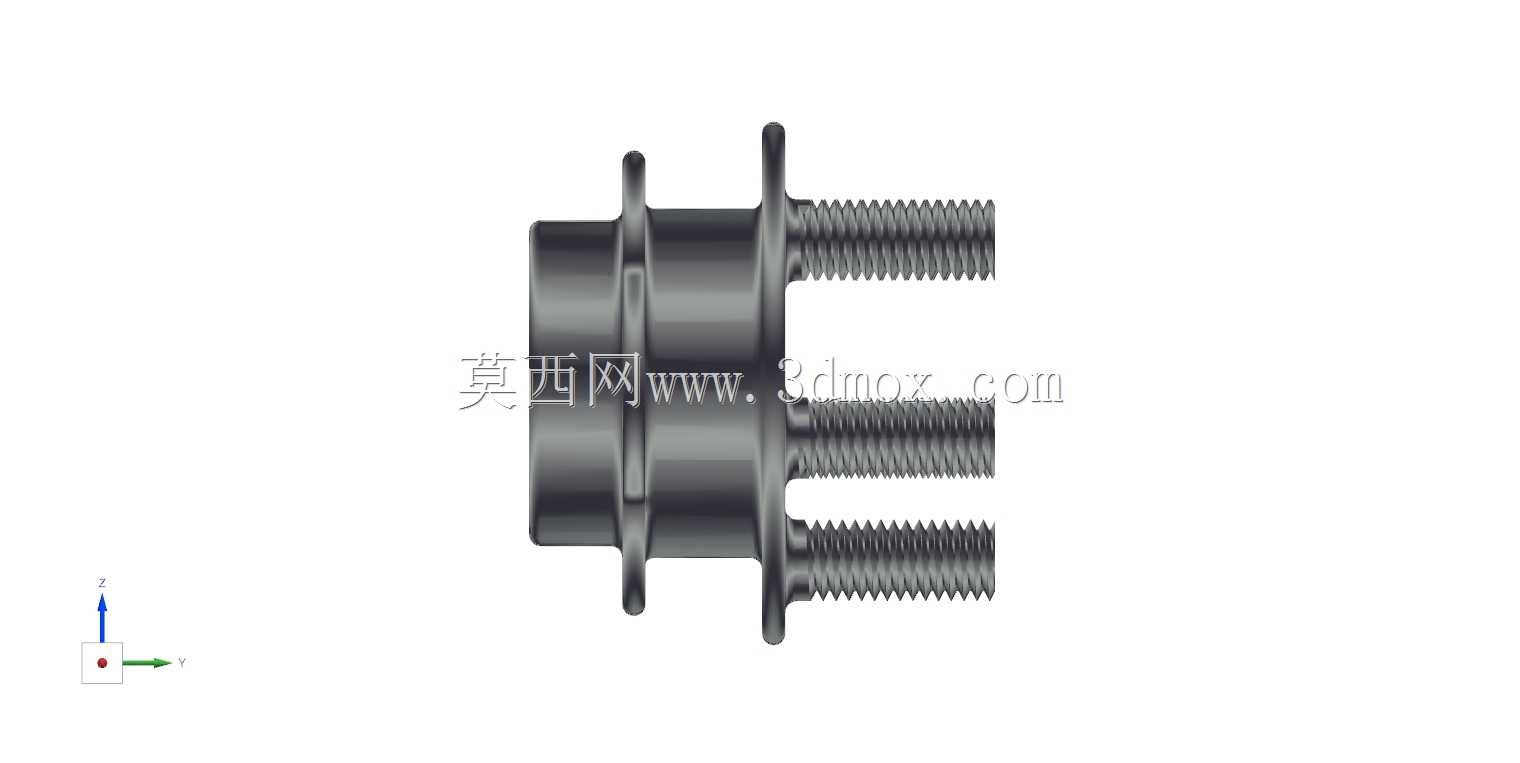

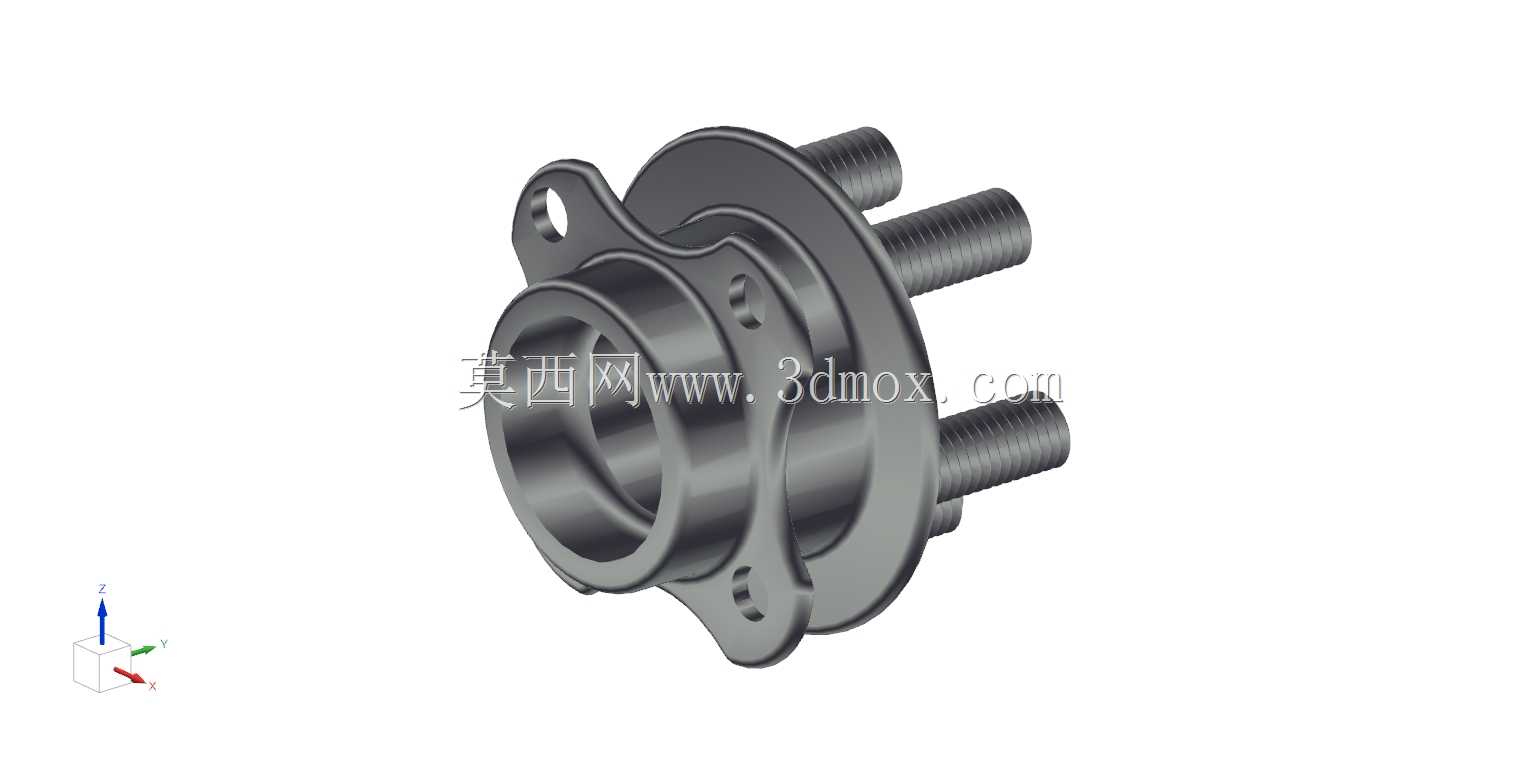

  从功能特性上看,该轮毂总成采用集成式结构设计,将轮毂本体、车轮轴承安装位、轮辋固定螺栓座、ABS传感器感应齿圈安装位整合为一体,替代了传统分体式轮毂、轴承座的多零件拼接结构,减少了装配累积误差,同时提升了整体结构刚性。轮毂本体采用高强度铸钢材质一体成型,核心承载区域做了加厚处理,轴承安装孔的内壁粗糙度、圆柱度要求控制在IT6级精度范围内,确保压装轴承后可以实现无间隙配合,既能够承受车辆满载时的垂直载荷,也可以传递转向时的横向力矩、制动时的纵向冲击力,适配多数A级、B级家用乘用车的前悬麦弗逊悬架结构使用。

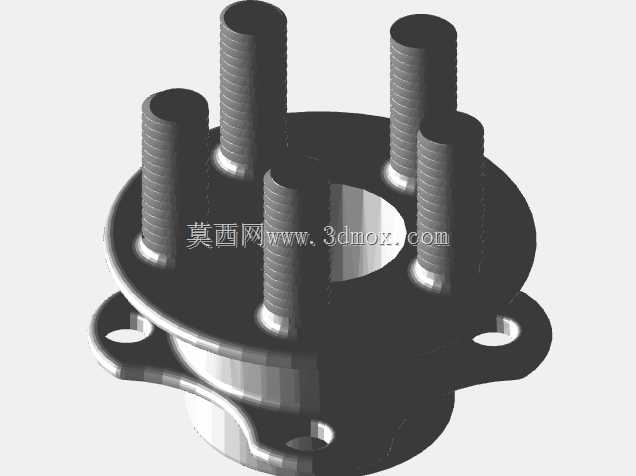

  设计过程中,首先需要明确安装边界尺寸:轮毂中心轴承孔的直径需要匹配对应车型的轮毂轴承单元外径,外侧均布的螺栓柱数量、分度圆直径需要与对应规格轮辋的螺栓孔参数完全匹配,通常家用车多采用4孔或5孔布局,该模型采用5螺栓布局,分度圆直径适配主流16-18寸轮辋的安装标准。螺栓柱与轮毂本体采用过盈压装配合,根部设计有圆角过渡结构,避免应力集中导致螺栓在承受冲击载荷时发生断裂。轮毂内侧的密封面设计有环形凹槽,用于安装密封圈,防止泥水、沙尘进入轴承腔体,延长轴承的维护周期与使用寿命。

  在三维建模过程中,需要重点校核各配合面的干涉情况:当轮毂绕轴承轴线旋转时,需要确保轮毂本体与周边的制动卡钳、转向节拉杆、减震器下支座之间保留足够的安全间隙,即使在车轮上下跳动、最大转向角度的极限工况下,也不会发生运动干涉。同时,轮毂上预留的ABS传感器安装位需要与传感器探头保持标准的感应间隙,通常控制在0.3-1mm范围内,间隙过大会导致轮速信号丢失,触发ABS系统故障报警,间隙过小则容易在车轮跳动时刮碰传感器,造成零部件损坏。

  从实际使用场景出发,该轮毂总成的载荷工况需要覆盖多种极端使用条件:包括车辆满载过减速带时的垂直冲击载荷、紧急制动时的纵向制动力矩、高速过弯时的横向侧向力、以及长期行驶在颠簸路面时的交变疲劳载荷。因此在结构设计时,在轮毂的辐板位置设计有合理的减重孔,在不降低整体结构强度的前提下减少簧下质量,提升悬架的响应速度,改善车辆的操控性能与乘坐舒适性。轮毂的各个安装端面都设计有精加工定位止口,确保装配时车轮、制动盘的同轴度,避免高速行驶时出现车轮抖动的问题。

  对于结构设计从业者而言,这类集成式轮毂总成的建模需要重点关注配合公差的标注合理性,所有安装孔位、配合面的尺寸参数都需要与周边配套件的参数完全匹配,同时要考虑生产制造的工艺可行性,铸件的壁厚要保持均匀,避免出现壁厚突变导致铸造时产生缩孔、裂纹等缺陷,机加工面的设计要便于刀具进刀加工,减少不必要的加工工序,控制零部件的生产成本。在选型匹配时,需要根据车型的整备质量、轴荷分配、轮胎规格来确定轮毂的承载等级,确保所选结构的额定载荷满足整车设计要求,避免出现过载导致的部件失效风险。
