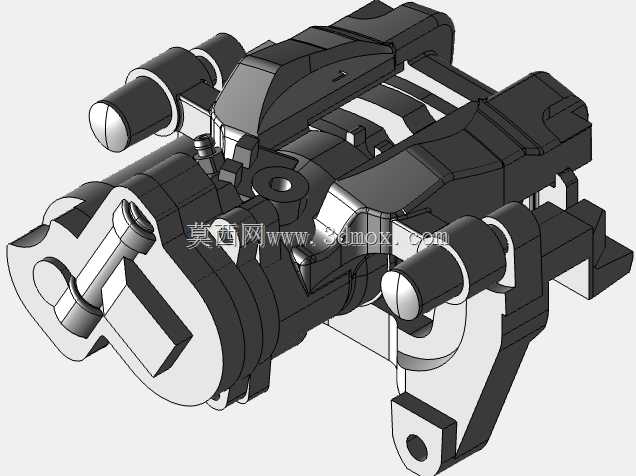

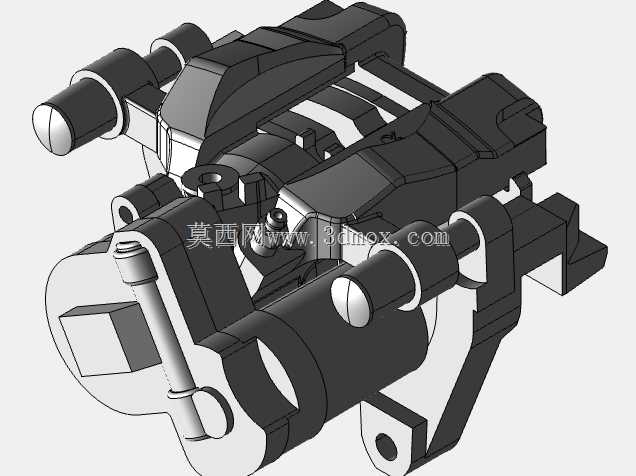

大众车型配套盘式刹车卡钳结构设计

　　这套卡钳结构针对乘用车型前轮制动工况开发，适配主流家用轿车的15-17寸轮毂安装空间，整体安装位遵循原厂配套的螺栓孔距设计，两个导向销的中心距、安装面到制动盘摩擦面的偏移量都严格匹配对应车型的转向节接口尺寸，不需要额外做转接座修改就能直接完成装配对位。从实际装车场景来看，这类浮动式卡钳主要承担车辆行驶过程中的减速、驻车制动功能，工作时依靠液压推力推动内侧摩擦片贴紧制动盘，同时卡钳本体沿导向销滑动带动外侧摩擦片同步夹紧，相比定钳结构体积更小、重量更轻，对于家用车的前轴载荷匹配度更高，日常城市道路频繁启停、高速路段紧急制动的工况下都能保持稳定的制动力输出。

　　设计过程中优先考虑了摩擦片的磨损补偿空间，卡钳本体的内腔预留了足够的活塞回位行程，摩擦片磨损到极限厚度时，活塞的伸出量不会超出密封圈的密封边界，避免出现制动液渗漏的问题。导向销位置做了防尘套的安装卡槽，配套的橡胶防尘套可以完全覆盖导向销的外露滑动面，阻挡行车过程中带起的泥沙、水渍进入销孔内部，减少长期使用后的卡滞风险，避免出现制动偏磨、拖刹的常见故障。卡钳本体的进油口位置设置在本体上方侧位，安装后排气嘴处于整个腔体的最高点，更换制动液时可以顺利排净腔体内的空气，不会因为气阻导致制动踏板发软、制动力不足的问题。

　　从结构细节来看，卡钳的桥位部分做了加强筋设计，在夹紧制动盘的受力方向上提升了结构刚度，大制动力输入时不会因为桥位变形导致摩擦片贴合面积减小，保证摩擦片整个摩擦面都能均匀接触制动盘，既提升制动效率也能减少摩擦片的偏磨损耗。活塞回位依靠矩形密封圈的弹性变形实现，制动解除时密封圈的回弹量刚好带动活塞回退合适的间隙，既不会因为间隙过大导致踏板行程过长，也不会因为回退量太小出现摩擦片持续蹭盘的问题，日常使用中不需要频繁手动调整制动间隙。

　　安装边界上，卡钳本体与轮毂轴承座的最小间隙预留了足够的跳动余量，即使制动盘在长期使用后出现轻微的端面跳动，也不会和卡钳本体发生运动干涉；摩擦片的磨损极限位置设置了 audible 报警片的安装位，当摩擦片磨损到安全厚度以下时，报警片会接触制动盘发出尖锐提示音，提醒驾驶员及时更换摩擦片，避免磨到制动盘造成更大的维修损失。卡钳的放气嘴位置预留了标准扳手的操作空间，日常维护时不需要拆卸周边的轮毂、挡泥板等部件就能完成排气操作，降低售后维护的难度。

　　考虑到行车过程中的散热需求，卡钳本体的外侧没有做全封闭的壳体设计，预留了通风导流的空隙，车辆行驶时的迎面风可以直接吹到摩擦片和制动盘表面，带走连续制动产生的热量，减少热衰减的出现概率，长距离下坡频繁制动的场景下也能保持相对稳定的制动性能。导向销的润滑脂存储槽设计在销孔内部，长期使用过程中润滑脂不会因为车辆颠簸、高温流失，保证卡钳滑动的顺畅性，避免出现单侧摩擦片过度磨损的问题。
