紫外线诱捕式高速灭蚊风扇结构设计

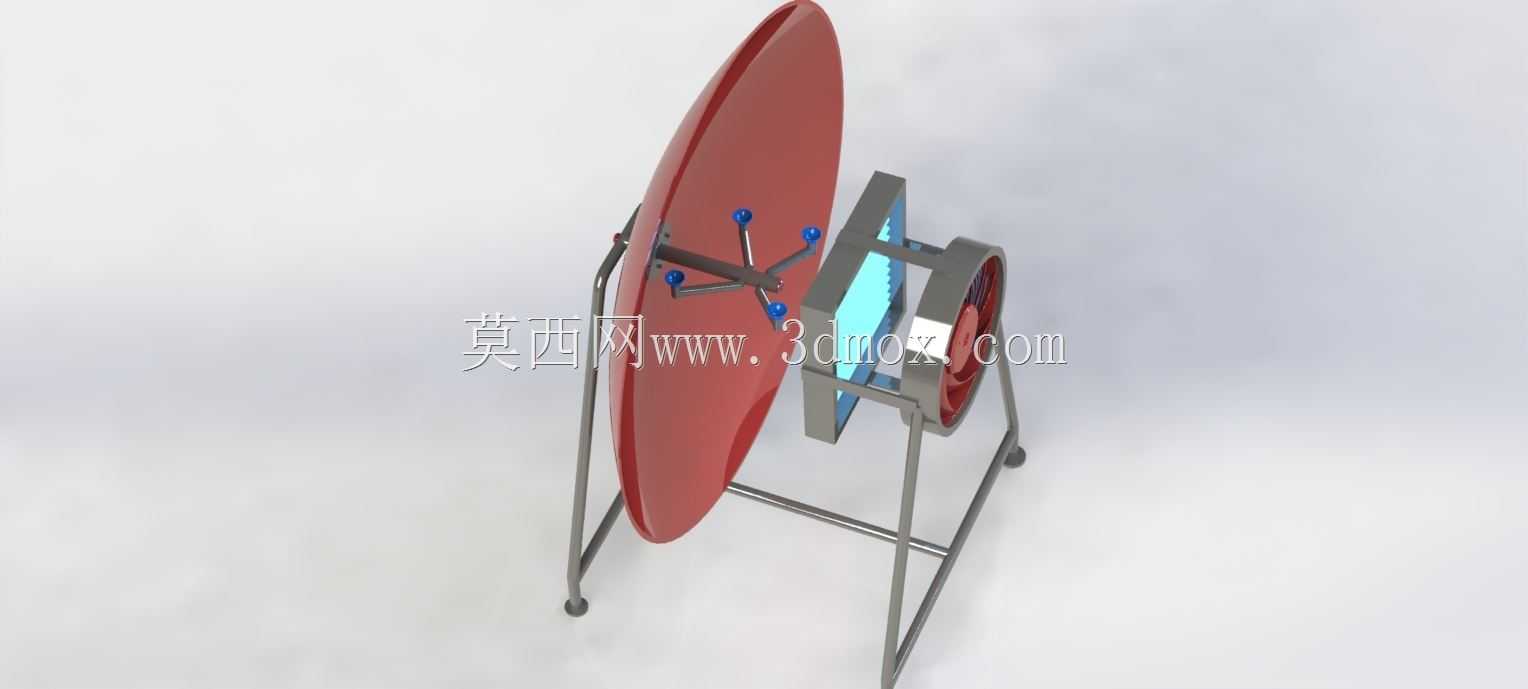

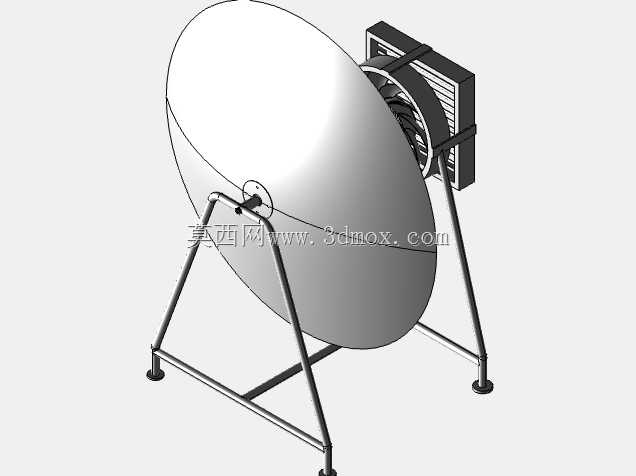

　　做家用虫害防控设备结构设计时，物理灭蚊类产品的风道与诱捕结构匹配度，直接决定实际使用中的蚊虫捕获率，这款带紫外线诱捕模块的高速灭蚊风扇，在结构布局上做了不少贴合实际使用场景的考量。从安装边界来看，整机采用三脚立式支架支撑，支架采用薄壁金属圆管弯折成型，底部三个支脚向外展开形成稳定的三角形支撑面，支脚末端配置防滑橡胶脚垫，放置在平整桌面、地面时不会出现滑移，整机占地投影尺寸控制在0.12平方米以内，不会占用过多家居摆放空间，支架高度可根据使用场景做小幅调整，适配桌面放置、地面放置两种常见使用需求。

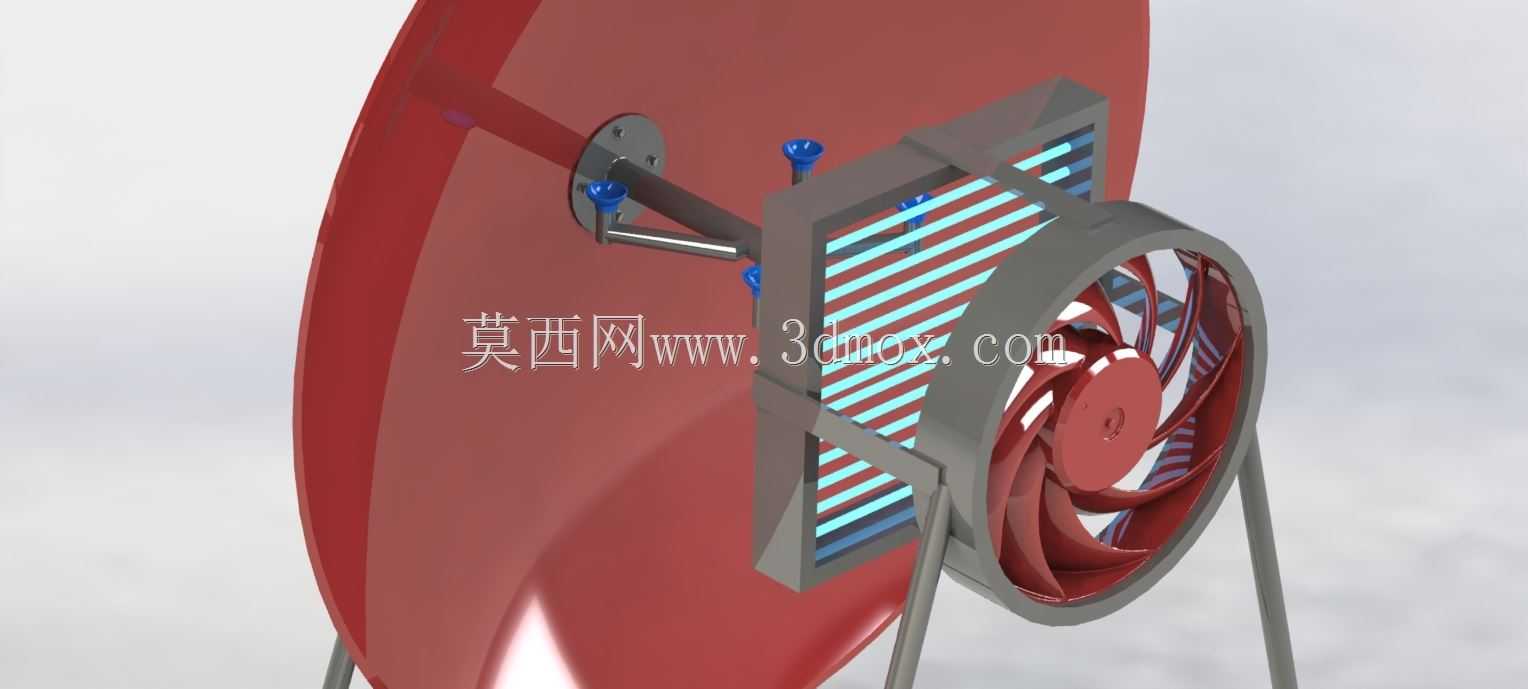

　　设备核心的风道结构采用轴流直吹式设计，前端红色圆形风罩为气流导向结构，风罩边缘做圆弧过渡处理，避免高速气流经过时产生紊流噪音，风罩中心预留诱蚊光源安装位，紫外线诱捕模块采用格栅式防护结构，既保证紫外线光线可向外扩散吸引蚊虫，又避免人手误触内部带电部件或高速旋转的风叶。风叶采用大倾角曲面设计，匹配高转速直流电机的输出特性，运行时可在进风侧形成稳定的负压区，当蚊虫被紫外线光源吸引至风罩前方30mm范围内时，会被高速气流直接吸入设备内部的储蚊仓，储蚊仓采用快拆式卡扣结构，日常清理蚊虫残体时无需借助工具，直接按压卡扣即可取下储蚊仓完成清洁，仓体表面开设密集通风孔，保证气流顺畅通过的同时，避免被吸入的蚊虫逃逸。

　　从功能特性来看，这款设备没有采用传统电蚊拍的高压电网结构，完全依靠高速气流产生的吸力完成蚊虫捕获，避免了高压电网工作时产生的电火花风险，也不会出现蚊虫尸体粘附在电网上难以清理的问题，运行噪音控制在45分贝以内，夜间放置在卧室使用时不会干扰正常睡眠。设计过程中重点平衡了风速与噪音的矛盾关系，通过调整风叶的曲面弧度与风罩的导流角度，在保证进风侧负压足够吸附蚊虫的前提下，尽可能降低气流切割产生的高频噪音，同时在电机与支架的连接位置配置橡胶减震垫，阻断电机运行时的振动传递到支架产生共振噪音。设备的电路模块集成在风筒侧方的密封仓内，密封仓采用卡扣加密封圈的装配结构，避免日常清洁时水渍进入电路部分造成短路故障，电源线从支架支脚内部走线，避免线材外露影响外观或被拖拽造成松脱。实际应用场景覆盖家庭卧室、客厅、小型办公场所、户外庭院露台等区域，相比传统的化学驱蚊方式，这种物理灭蚊结构不会产生化学药剂挥发，对有孩童、宠物的家庭更为友好，设备整体没有易脱落的小零部件，日常使用过程中不会出现孩童误食小零件的安全隐患。

　　结构建模过程中，对风叶的动平衡做了模拟校验，确保风叶在额定转速下运行时的径向跳动量控制在0.1mm以内，避免长期运行出现轴承磨损加剧的问题，支架的承重结构做了静力学仿真，当整机受到侧向15N的推力时不会出现倾覆，满足日常使用中的防倾倒安全要求。风罩与风筒的连接采用旋转卡扣结构，装配时对准卡槽旋转30度即可完成锁定，相比螺丝连接的结构，生产装配效率可提升40%以上，也方便后期拆解维护内部的风叶与电机部件。紫外线诱捕模块的波长设定在365nm，这个波段的光线对蚊虫的吸引效果最佳，同时对人体皮肤的影响可忽略不计，模块外部的防护格栅间隙控制在8mm以内，符合小家电安全设计的防护要求，避免孩童手指伸入接触内部部件。
