工业电气控制操作配电箱结构设计

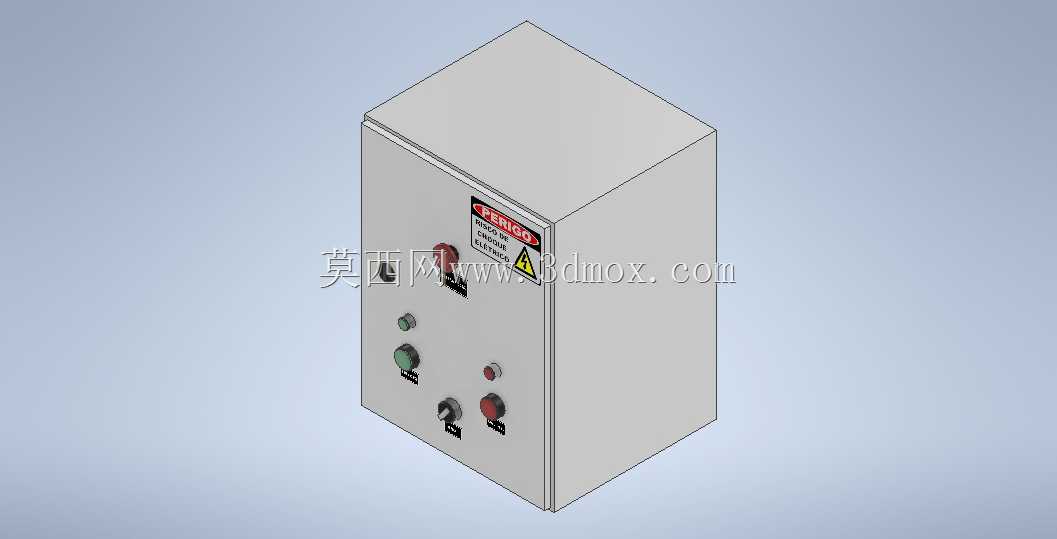

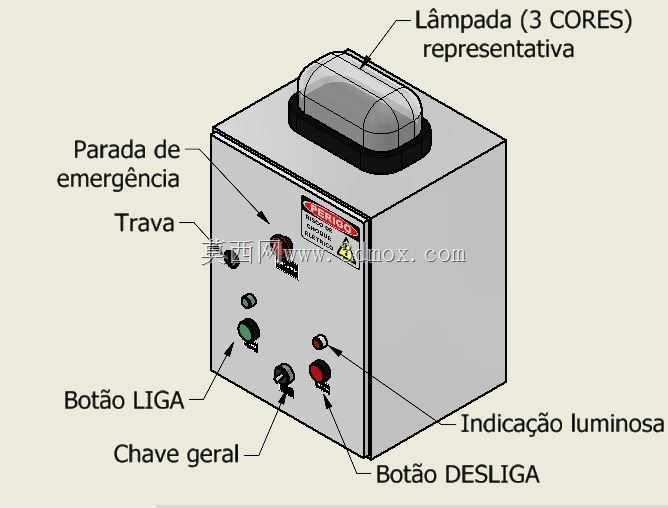

　　从功能布局来看，箱体正面的操作元件排布完全遵循一线操作的人机工程逻辑：最上方设置三色状态指示灯，可直观反馈设备通电、运行、故障三类核心状态，操作人员站在操作位1.5米外就能快速识别设备工况；指示灯下方左侧区域排布绿色启动按钮，对应设备启动触发操作，右侧排布红色停止按钮，两个按钮间距保持在40毫米以上，避免操作时误触相邻元件；启动停止按钮下方设置总电源旋钮开关，采用带锁止结构的旋转操作形式，需要专用权限才能切换通断状态，防止无关人员随意切断总电源影响生产；总开关旁侧设置红色蘑菇头急停按钮，按钮突出面板表面15毫米以上，且周边30毫米范围内无其他凸起元件，突发故障时操作人员无需精准定位就能拍击触发，切断主回路电源实现紧急停机；急停按钮旁侧还设置了小型锁止结构，可配合挂锁实现检修状态下的箱体操作权限锁定，避免检修过程中误送电引发安全事故。这款电气控制箱体的三维结构设计，主要面向车间小型设备就地控制、临时用电点位管控、小型生产线工位旁动力配电这类实际应用场景，日常承担单台或小范围负载的电源通断、运行状态指示、紧急断电保护的核心作用，区别于大型进线柜、电容补偿柜的集中配电定位，这类小型操作箱更贴近一线操作工位，操作人员无需往返总配电室就能完成设备启停、故障急停的操作，大幅降低一线操作的动线成本。

　　设计过程中优先考虑了现场安装的适配性，箱体采用立式方正结构，顶部设置一体化提手结构，既可以单人搬运移动，也能配合壁挂支架实现墙面固定安装，箱体背部预留四个M6安装孔位，孔位间距符合常规电气安装导轨的通用尺寸，不管是落地放置在设备旁侧支架上，还是壁挂安装在工位立柱、墙面都能适配。箱体内部预留了足够的走线空间，元件安装板采用可抽拉结构，后期维护时无需完全拆解箱体就能抽出安装板完成接线、元件更换操作；箱体的接缝处预留了密封胶条安装槽，配合顶部的弧形提手挡边结构，可阻挡日常生产中的飞溅粉尘、少量水渍进入箱体内部，适配普通机加工车间、装配车间的常规使用环境，无需额外做防水防尘改造就能满足IP54左右的防护等级要求。

　　从安装边界来看，箱体整体宽度控制在300毫米以内，深度250毫米，高度400毫米，占地空间不足0.1平方米，不管是狭窄的设备旁间隙，还是工位立柱的侧边位置都能安装，不会占用过多生产操作空间；操作面板的元件高度设置在距离箱体底部120毫米到320毫米区间，对应安装完成后距离地面1.2米到1.4米的操作高度，刚好匹配成年操作人员站立时的手部舒适操作区间，无需弯腰或抬手就能完成所有操作动作。

　　设计时还考虑了元件的通用互换性，所有按钮、指示灯、开关的安装开孔都采用行业通用尺寸，后期维护更换元件时无需重新扩孔或修改面板，直接采购同规格标准元件就能快速替换，降低现场运维的配件储备成本；箱体的进线孔设置在底部区域，预留三个直径25毫米的进线格兰头安装位，可根据现场走线需求选择不同数量的进线孔，适配不同线径的动力线、控制线接入，避免现场施工时重新开孔破坏箱体结构强度。
