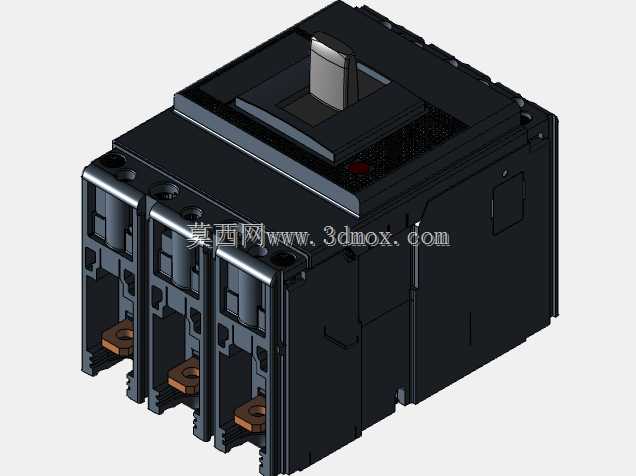

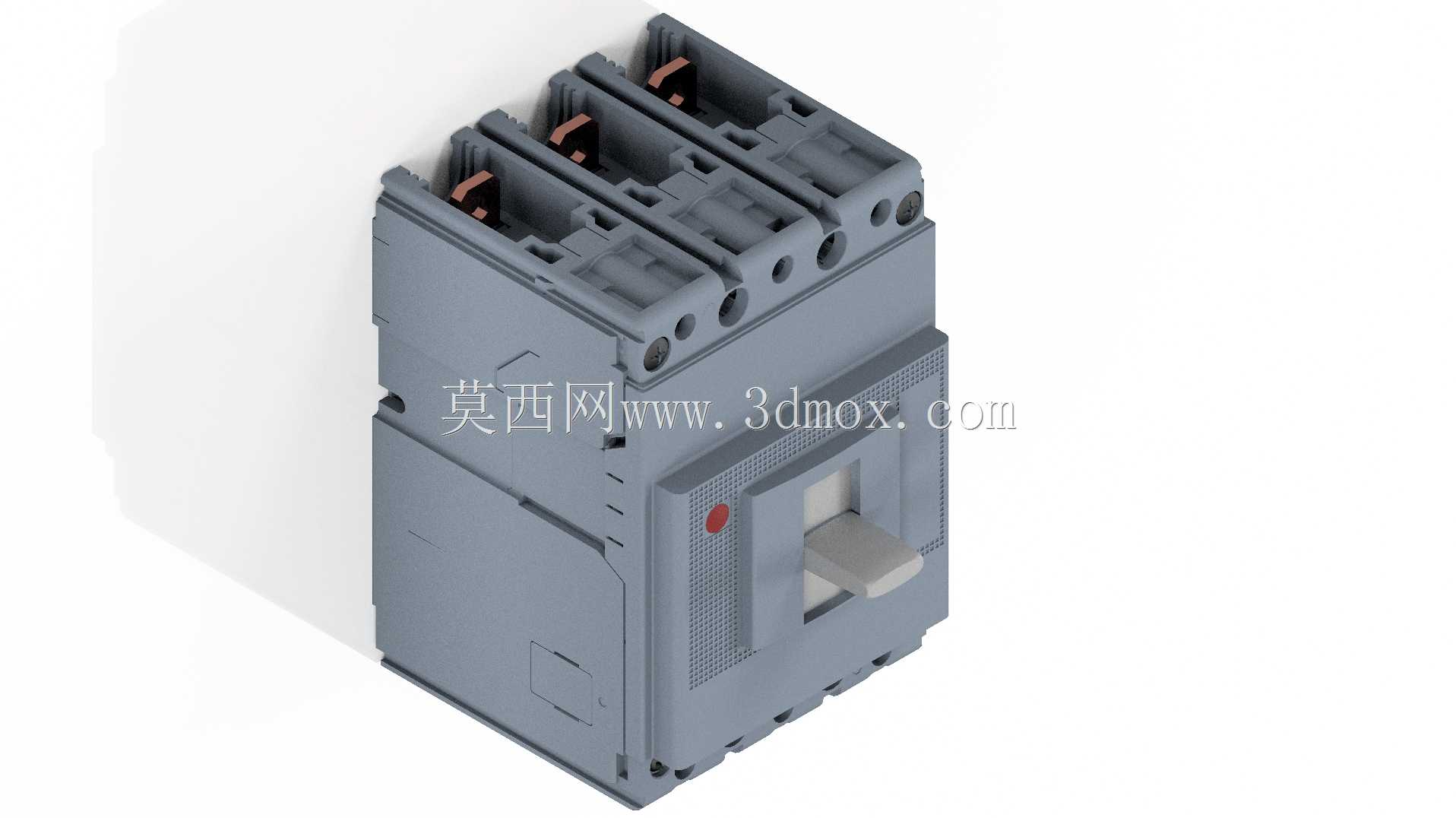

ABB SACE Tmax XT2塑壳断路器三维结构

　　在低压配电系统的终端保护与配电支路设计中，塑壳断路器是承担过载、短路、欠压保护的核心元器件，这款三极结构的塑壳断路器，可覆盖工业厂房低压配电柜、车间动力配电箱、商业建筑配电竖井、设备配套电控柜等多种场景的进线与出线保护需求，在三相380V~415V的低压配电网络中，能够对下游的电动机、照明回路、加热设备、变频驱动单元等负载提供可靠的分断保护，避免线路过载过热、短路冲击引发的设备损毁与电气火灾风险。

　　从结构设计来看，这款断路器采用模块化的堆叠式壳体布局，三极进线端与出线端分别布置在壳体上下两侧，接线端子采用带压线板的框式结构，能够适配不同线径的铜芯电缆与铜排连接，端子区域设置了独立的隔弧筋，可避免分断过程中不同极之间的电弧飞串，提升分断过程的绝缘安全性。操作手柄布置在壳体正面居中位置，手柄的操作行程与力矩经过匹配设计，手动分合闸时的反馈清晰，同时手柄位置具备明确的合、分、脱扣三态指示，运维人员在柜外即可直观判断断路器的工作状态，无需额外加装位置指示装置。

　　壳体侧面设置了标准化的安装卡扣与固定孔位，可兼容标准35mmDIN导轨安装与螺钉固定式安装两种方式，安装孔的中心距符合低压电器行业通用安装尺寸规范，能够直接替换同壳架等级的老旧断路器，无需对原有配电柜的安装板进行二次打孔加工，大幅降低现场改造的施工工作量。在功能设计层面，断路器内部的脱扣器单元与操作机构采用独立腔室布局，灭弧室设置在靠近出线端的腔体内，采用多栅片灭弧结构，能够在短路分断时快速切割、冷却电弧，将电弧电压快速提升至电源电压以上，实现短路电流的快速截断，有效限制短路电流对下游设备的冲击。

　　壳体采用高强度阻燃工程塑料注塑成型，材料具备优异的耐电弧烧蚀、耐高温老化性能，在长期带载运行的工况下，壳体不会因温升过高出现变形、绝缘性能下降的问题，同时壳体的拼接缝隙采用错位迷宫结构，能够阻挡外界的粉尘、潮气进入设备内部，适配多粉尘、轻度潮湿的工业车间安装环境。建模过程中，对断路器的外部装配尺寸进行了1:1还原，包括壳体的总宽度、总高度、进出线端子的中心距、手柄的突出高度、安装孔的位置与孔径都严格按照实物尺寸绘制，同时还原了壳体表面的散热筋、状态指示红点、产品标识区域的细节结构，结构设计师在进行配电柜的排布设计时，可以直接将该模型导入装配环境，核对断路器与柜内母排、二次线、柜门的安全间隙，避免出现安装干涉、安全距离不足的问题。在进行低压柜的三维排布时，需要注意断路器进出线侧的接线空间预留，尤其是大线径电缆接线时，要保证电缆弯曲半径不超过允许范围，同时断路器上方要预留足够的飞弧距离，避免分断时电弧对接地金属构件放电。此外，该断路器的侧面预留了辅助触头、报警触头的扩展安装槽位，建模时也还原了该槽位的尺寸与卡扣结构，设计人员可根据项目需求直接在模型上装配对应的扩展附件，完成二次回路的配套设计，无需额外测量附件的安装尺寸。
