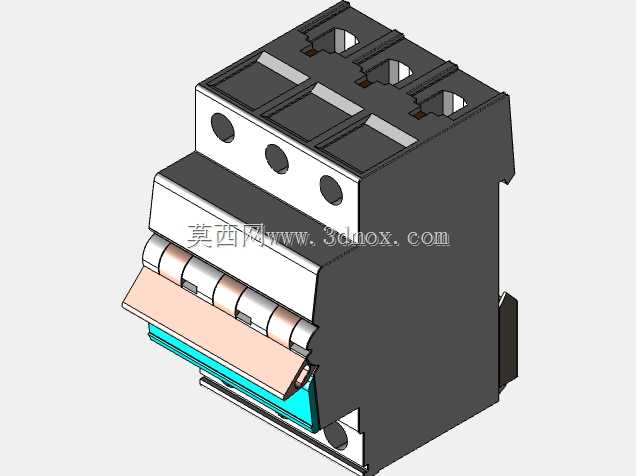

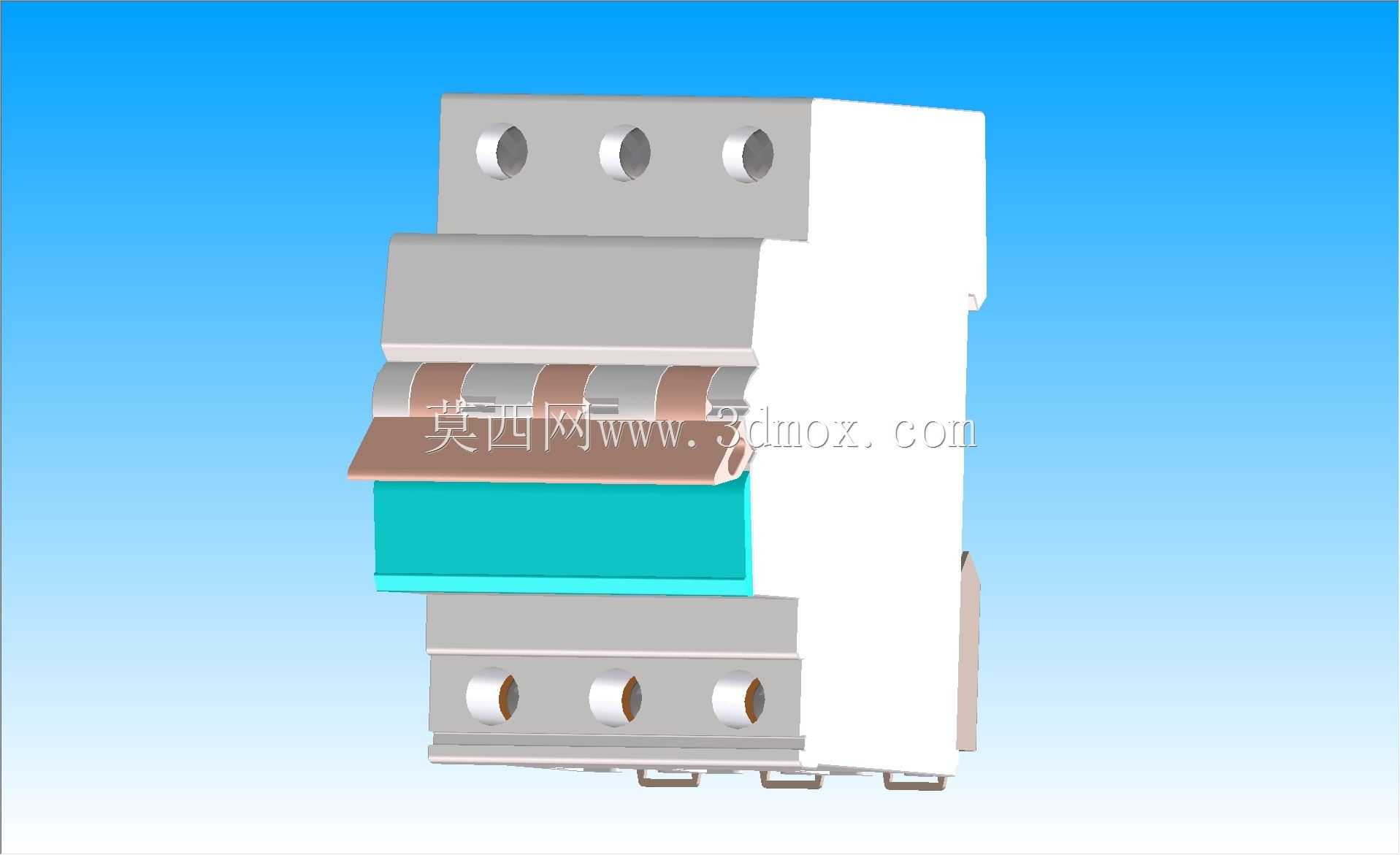

HAGER三相MBN系列断路器三维结构

　　这款三相断路器的三维结构还原，完全参照实际量产的HAGER MBN系列微型断路器实物测绘建模，所有结构特征都对应实物的装配逻辑，没有做简化处理，能直接用于低压配电柜体的布局干涉校验、成套设备的BOM统计前置校核，也能作为电气类教学演示的具象化模型使用。从实际应用场景来看，这类三极微型断路器主要用在工业低压配电的终端回路、民用建筑的三相动力进线侧、小型加工设备的电源输入端，承担回路的过载保护、短路保护功能，也可作为线路的不频繁通断操作开关使用，是低压配电系统里用量极大的基础保护元件。

　　建模过程中优先还原了产品的安装边界尺寸，整体宽度对应3个标准模数的导轨安装位，也就是单极18mm模数下总宽度54mm，高度方向适配常规终端配电箱的安装空间，深度方向预留了接线端子的操作空间，不会和箱内的汇流排、走线槽产生干涉，底部的导轨卡扣结构完全还原了实物的35mm标准DIN导轨安装形式，卡扣的弹性让位间隙、卡接到位的限位凸台都做了1:1还原，能直接在装配环境里模拟导轨卡装的全过程，不需要额外调整安装位。

　　功能结构层面，模型还原了操作手柄的行程位置，分闸、合闸状态下的手柄角度都和实物一致，进出线端的接线端子结构做了细节还原，端子的压线板弧度、螺丝的沉头位置都对应实际接线时的导线压接空间，能直观看到不同线径导线接入后的空间占用情况，避免成套布线时出现端子间安全距离不足的问题。灭弧室部分的外部轮廓、侧面的散热栅格结构都做了准确还原，栅格的倾斜角度、通风间隙都和实物一致，在做柜体热仿真的时候可以直接提取外轮廓作为热源模型使用，不需要二次修整外形。

　　设计思路上完全遵循实物的模块化装配逻辑，外壳的上下盖扣合结构、内部操作机构的外部避让位、侧面的产品标识刻印区域都做了对应，没有出现结构穿模的问题，相邻断路器拼装时的侧面对接间隙也做了预留，和同系列其他模数的断路器拼装时不会出现面差，能直接用于多回路配电箱的整排排布模拟。从选型适配的角度看，这个模型的外形尺寸完全符合行业通用的三极微断安装规范，不管是做家用三相配电箱的布局设计，还是工业设备内部的电源回路排布，都可以直接调用这个模型做空间校验，不需要反复核对样本尺寸，能大幅减少前期布局阶段的尺寸核对工作量。模型的分件逻辑也和实物装配逻辑一致，外壳、操作手柄、接线端子、导轨卡扣都做了独立分件，在做装配动画演示、爆炸视图制作的时候可以直接按装配顺序拆分，不需要重新分割零件。另外，模型还原了实物进出线端的隔弧板结构，隔弧板的伸出长度、相邻极之间的隔离筋高度都和实物一致，在做电气安全距离校验的时候，可以直接测量不同带电部件之间的间隙，确认是否符合低压配电的安全规范要求。
