履带式小型垃圾捡拾清理机器人结构

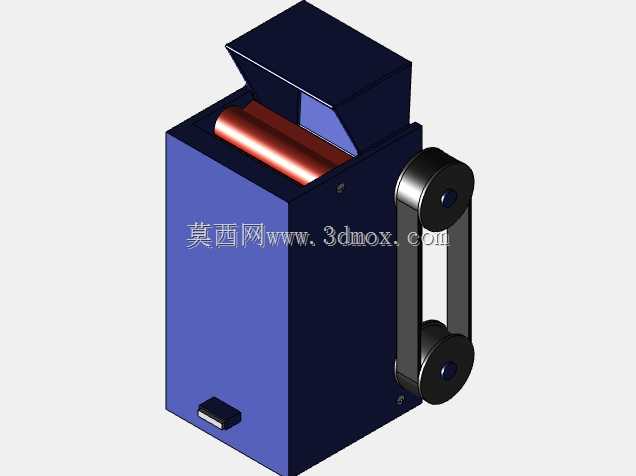

　　这款履带式小型垃圾捡拾清理设备，主要面向狭窄公共区域、办公场所走廊、小型园区步道这类大型环卫设备无法覆盖的作业场景设计，替代人工完成零散轻质垃圾的捡拾收集工作，降低环卫人员的重复劳动强度。从结构设计逻辑来看，设备整体采用立式箱型主体布局，核心功能模块分为行走单元、垃圾拾取单元、存储仓单元三个部分，各模块的安装边界经过反复校核，不存在运动干涉风险。行走单元采用单侧边双轮履带结构，履带轮采用内嵌轴承的支撑设计，履带选用耐磨橡胶材质，既可以越过10mm以内的地面凸起、地砖缝隙、地毯边缘等常见障碍，也能在光滑瓷砖、水磨石地面上保持足够的抓地力，不会出现打滑空转的问题；单侧履带的安装基准面与主体仓侧壁保持2mm的装配间隙，避免履带运行过程中与仓体发生摩擦损耗。

　　垃圾拾取单元设置在设备主体的顶部前侧，采用倾斜导料槽配合滚动拾捡辊的结构，拾捡辊表面包覆防滑柔性材质，接触到地面的纸团、塑料包装、小型果壳等轻质垃圾时，会通过辊体转动将垃圾带入导料槽，顺着倾斜的导料板滑入下方的存储仓内；导料槽的上翻盖采用可开合设计，当遇到体积稍大的轻质垃圾时，翻盖可以向上抬起避让，不会出现卡料堵料的问题，翻盖的转轴处设置了阻尼结构，常态下保持闭合状态，避免设备行走过程中存储仓内的垃圾洒出。

　　存储仓占据了设备主体70%左右的内部空间，仓体底部设置了可抽拉的卸灰板，当仓内垃圾收集到额定容量后，只需要抽出底部的挡板就可以完成垃圾倾倒，不需要翻转整个设备主体；仓体前侧下部设置了小型的触发式传感器安装位，可根据需求加装接近传感器，在行走过程中识别前方的障碍物与垃圾位置，调整行走路径与拾捡辊的工作状态。从外形尺寸的边界约束来看，设备整体宽度控制在150mm以内，长度不超过220mm，整体高度在280mm左右，属于小型化的作业设备，可以顺利通过普通办公区域的座椅间隙、楼道转角，不会占用过多的通行空间；设备的重心经过配平设计，整体重心落在履带支撑面的几何中心偏前位置，在拾捡辊拾取垃圾、导料槽翻盖抬起的状态下，也不会出现前倾翻倒的问题。在细节结构设计上，主体仓的侧壁采用薄壳加强筋结构，在保证整体结构强度的前提下尽可能降低设备自重，减少行走单元的负载；履带的张紧结构集成在下部履带轮的安装座上，通过调整安装座的前后位置就可以调节履带的张紧度，不需要额外拆卸其他部件，后期维护的操作门槛很低。设备顶部的导料槽与主体仓之间采用卡扣式连接，当拾捡辊出现缠绕杂物的情况时，可以快速拆下导料槽部分进行清理，不需要拆解整个设备主体。

　　这类小型垃圾清理设备的应用场景还可以进一步拓展，比如在展会场馆、图书馆、医院门诊大厅这类对噪音控制要求较高的场所，低转速的拾捡辊配合静音履带行走结构，不会产生过高的作业噪音，不会影响场所内的正常秩序；针对家庭场景使用时，还可以在存储仓内加装小型吸尘模块，同步完成地面浮尘的清理工作，拓展设备的功能边界。从建模的结构合理性来看，所有运动部件的配合公差都按照通用机械设备的装配要求设定，转动部位预留了足够的轴承安装位，钣金类部件的折弯半径、抽壳厚度都符合常规加工工艺的要求，不存在无法加工的异形结构，所有安装孔位都做了沉头设计，装配后螺丝不会突出部件表面，避免勾扯到地面的线缆、织物等杂物。
