三角支架式混沌钟摆动力学演示装置

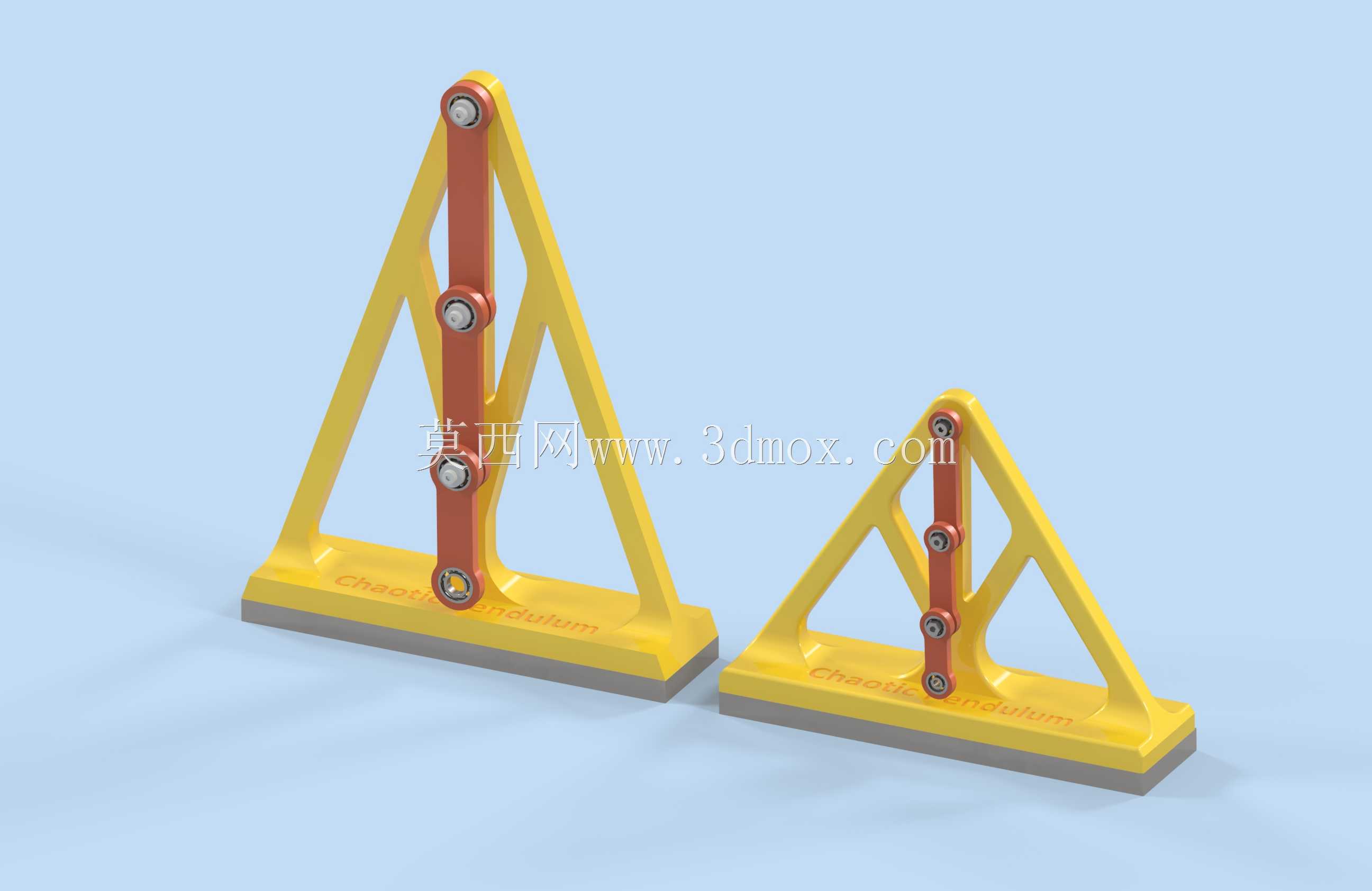

　　这款三角支架式混沌钟摆装置，核心应用场景覆盖高校物理实验室非线性动力学演示、科技馆科普互动展项、机械原理教学教具三大板块，区别于传统单摆仅能演示线性简谐运动的局限，该装置可直观呈现非线性系统的运动特性，帮助学习者理解混沌理论中初值敏感性的核心逻辑。从结构设计逻辑来看，装置采用对称式三角框架作为承载主体，框架选用工程塑料一体注塑成型，三角构型的斜边与底边形成稳定的受力三角，底边设置防滑橡胶垫层，可直接放置于水平实验台或展台上，无需额外螺栓固定，安装边界仅需预留大于支架底边尺寸10%的水平操作空间即可，单组支架的底边长度控制在150mm至200mm区间，整体高度不超过280mm，两组不同尺寸的支架可分别演示不同摆长下的运动差异，适配不同教学场景的展示需求。

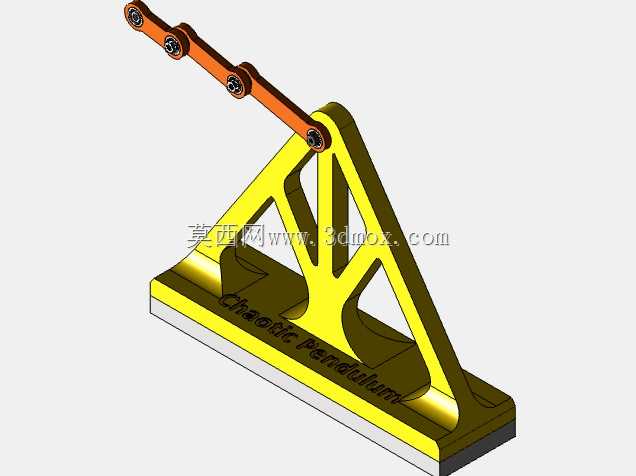

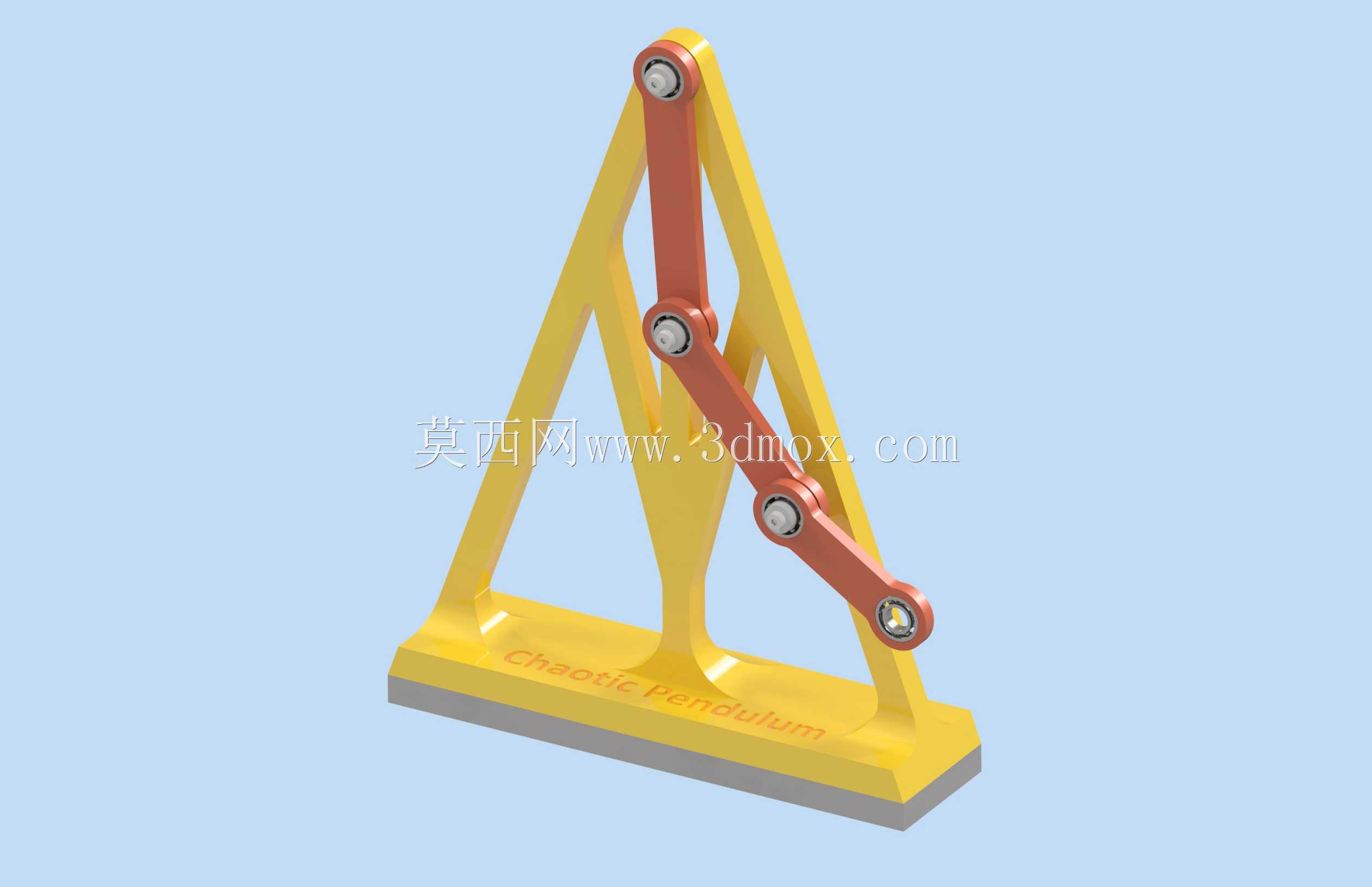

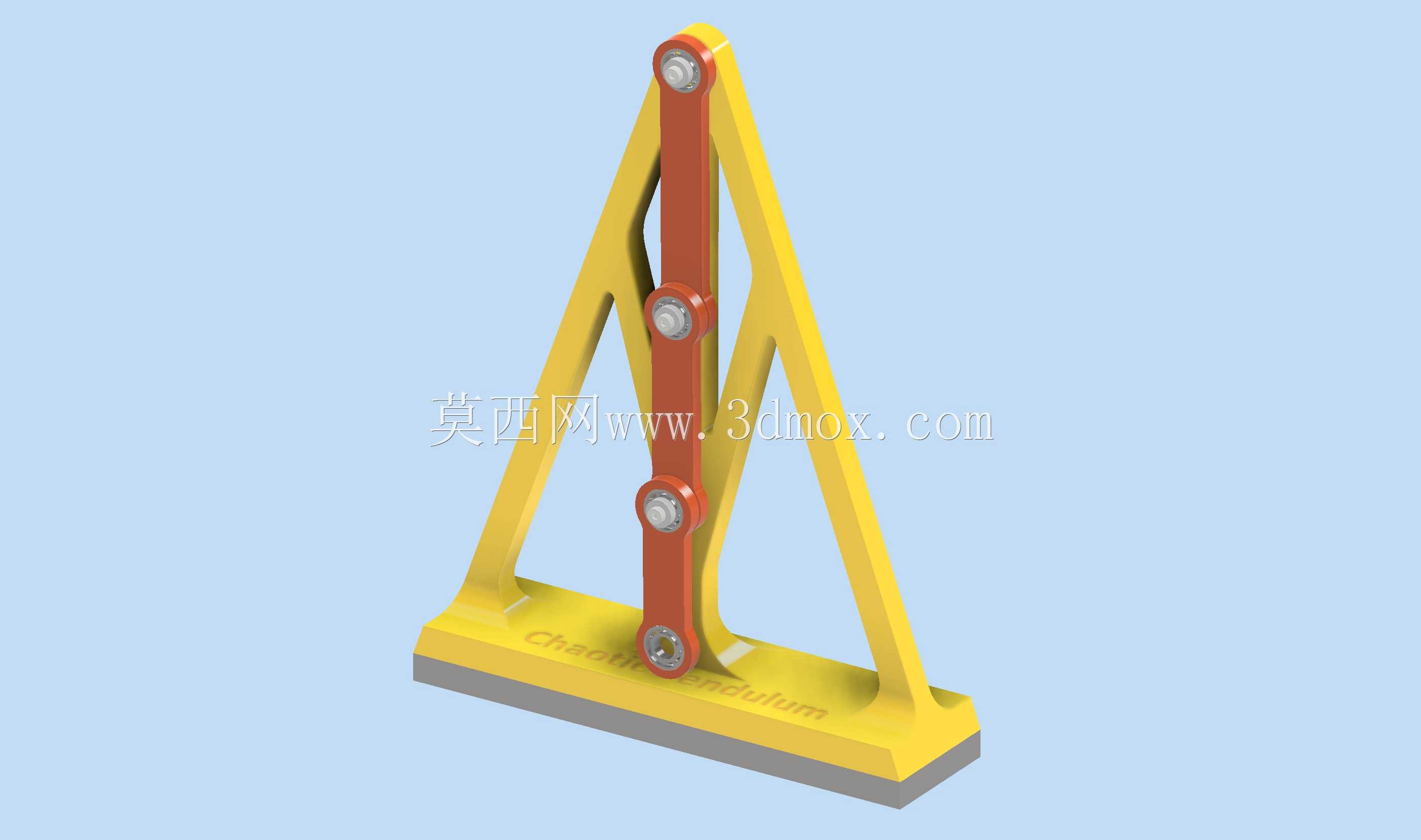

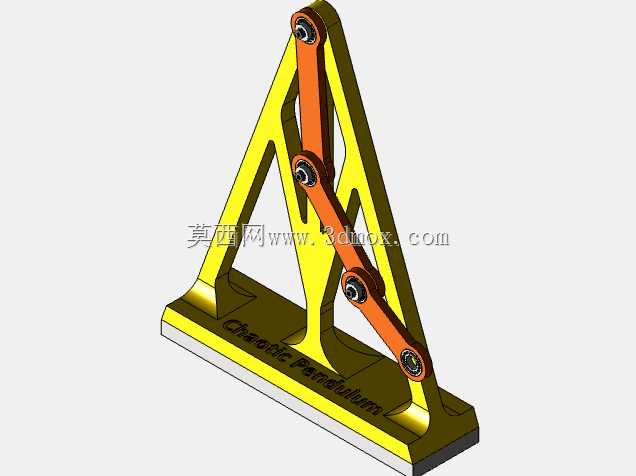

　　摆杆部分采用金属材质加工，沿摆杆轴向等距布置多组铰接转轴，转轴处采用间隙配合的铜套作为转动副，既保证转动过程的低阻尼特性，又能控制转轴径向窜动量在0.1mm以内，避免因装配间隙过大导致运动轨迹出现非预期偏差。摆杆末端设置配重块，配重块的重量可根据演示需求进行微调，当摆角小于5度时，整个摆系的运动特性与普通单摆一致，呈现线性简谐运动状态，运动周期稳定可测；当摆角超过30度进入大位移运动区间时，多组铰接转轴的运动耦合效应开始显现，摆系的运动轨迹会进入混沌状态，即便初始释放角度仅存在微小差异，后续的运动轨迹也会出现完全不同的演化结果，这一特性可直观演示非线性系统对初始条件的敏感依赖性。

　　在实际教学应用中，该装置可配合高速摄像设备记录摆杆末端的运动轨迹，通过轨迹分析软件将混沌运动的相图呈现给学习者，相比纯理论公式推导，实体装置的动态演示可大幅降低混沌理论的理解门槛。设计过程中对支架的受力变形量做了有限元校核，在摆杆最大摆角的冲击载荷下，支架顶端的形变量控制在0.05mm以内，不会因支架变形干扰摆系的运动状态；转轴处的铜套预先填充了低粘度润滑脂，可保证连续运转200小时以上无需额外维护，适配科技馆长期不间断展示的使用需求。装置的两组支架采用模块化设计，摆杆组件可快速拆卸更换，使用者可通过更换不同长度的摆杆、不同重量的配重块，自行调整摆系的固有频率，观察不同参数下混沌运动的触发阈值，拓展装置的实验探究范围。

　　支架表面做了哑光防滑处理，避免演示过程中环境光线反射干扰观察者对摆杆运动状态的追踪，底边的橡胶垫层除防滑功能外，还可吸收摆杆运动到极限位置时产生的微小振动，避免装置在光滑台面上出现滑移，保证演示过程的稳定性。
