嵌入式智能电表显示模组结构设计

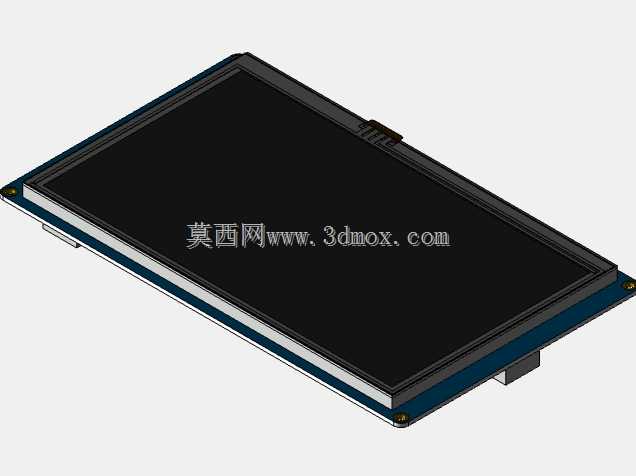

　　在民用电力计量、工商业能耗监测、园区配电运维等场景中，智能电表的显示交互部分是运维人员、终端用户获取用电数据最直接的载体，本次呈现的嵌入式显示模组结构，正是针对智能电表前置交互需求完成的三维结构设计。从实际落地场景来看，这类模组需要适配壁挂式电表、导轨式电表、集中式多用户计量柜等不同安装形态的设备，因此在结构设计阶段就充分考虑了不同安装边界的适配性。模组整体采用薄型化叠层设计，最外层为高透防刮的显示保护面板，边缘做了0.3mm的倒角处理，既避免安装过程中割伤操作人员，也能减少面板边缘的应力集中，防止长期温变环境下出现面板开裂问题。保护面板下方是液晶显示层与触控感应层的贴合结构，贴合间隙控制在0.15mm以内，既保证显示画面的通透度，也避免间隙过大导致的触控灵敏度下降、灰尘水汽侵入内部电路的问题。模组的侧边设置了FPC柔性排线的引出位，排线出口处做了圆弧过渡的压线结构，安装时可以将排线顺着电表壳体的走线槽排布，避免排线被壳体压伤导致的显示故障，同时排线接口处预留了2mm的插拔操作空间，方便生产组装时的对位插接，也便于后期运维过程中的部件更换。

　　从安装边界来看，模组整体的外轮廓尺寸适配标准单相智能电表的前置开窗位置，安装时通过背部的四个定位柱与电表前壳的定位孔配合，定位柱的直径公差控制在±0.05mm，能够保证显示区域与壳体开窗的同轴度，避免出现显示区域偏位、黑边不均的问题。模组背部的金属屏蔽层采用0.2mm厚的镀锡钢板，既可以屏蔽电表内部计量电路、通讯模块产生的电磁干扰，避免显示画面出现水波纹、闪屏等问题，也能起到一定的散热作用，将显示驱动芯片工作产生的热量均匀传导到电表壳体上，降低局部过热导致的元器件老化速度。在结构强度设计上，模组的边框采用阻燃ABS材质注塑成型，壁厚均匀控制在1.2mm，既满足UL94-V0的阻燃要求，也能在电表壳体受到外力冲击时，为内部的液晶层提供足够的缓冲保护，避免液晶面板碎裂。边框与背部屏蔽层的连接采用卡扣加超声波焊接的方式，卡扣结构在组装时可以实现快速预固定，超声波焊接后的接缝处密封性达到IP54等级，能够有效阻挡电表使用环境中的灰尘、潮气侵入模组内部，适配南方高湿地区、工业粉尘较多的车间等复杂使用场景。

　　从功能适配角度来看，这款显示模组预留了状态指示灯的透光位，分别对应电源、通讯、报警、计量四个工作状态，透光位采用散光PC材质注塑，能够将指示灯的点光源转化为均匀的面光源，避免灯光刺眼的同时，也能让运维人员在较远的距离清晰识别设备的工作状态。模组的触控区域覆盖整个显示面，支持戴薄手套操作，适配电力运维人员日常巡检时戴绝缘手套的操作场景，不需要摘下手套就能完成数据查询、参数设置等操作，提升现场运维的操作效率。在设计过程中，还充分考虑了不同批次液晶面板的尺寸公差适配问题，模组内部的液晶固定位设置了0.2mm的调节余量，能够兼容不同供应商提供的同规格液晶面板，降低供应链波动对生产组装的影响。

　　同时，模组的整体厚度控制在8.5mm，不会占用电表内部过多的空间，能够为内部的计量模块、通讯模块、电源模块预留足够的排布空间，方便电表整体的内部布局优化。针对低温环境下的使用需求，模组的液晶固定位预留了加热膜的安装空间，在-20℃以下的低温环境中，可以加装加热膜保证液晶正常工作，适配北方户外安装的电表使用需求。在组装工艺上，整个模组的所有部件都采用免螺丝的卡扣组装方式，除了屏蔽层与边框的超声波焊接外，其余部件都可以通过手工卡扣完成组装，能够有效提升生产组装的效率，降低生产过程中的螺丝耗材成本，也避免螺丝松动脱落导致的内部电路短路风险。
