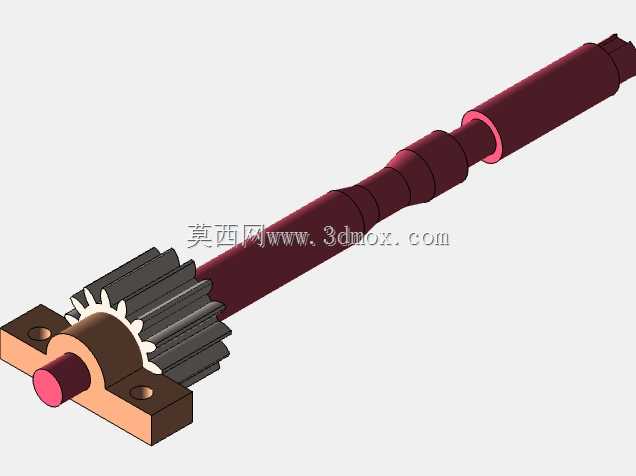

带正齿轮传动结构的长轴滚轮组件

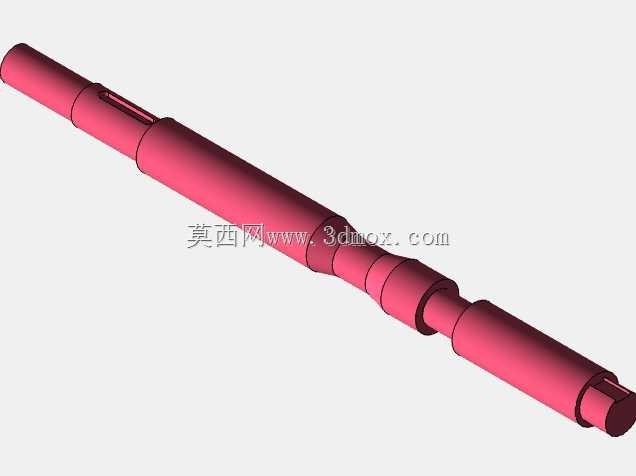

　　这套带正齿轮的滚轮组件，常应用在需要精准直线进给、同步传动的小型机电设备内部，比如小型输送线的从动滚轴单元、精密进给机构的导向滚轮组，或是电源设备内部的滑动调节机构传动位，承担承载滑动件、同步传递扭矩、引导部件沿固定轨迹移动的作用。从结构设计来看，组件核心为一根阶梯式长轴，轴身做了多段变径处理，不同轴段分别承担齿轮定位、滚轮安装、支座穿装、轴向限位的功能，避免了额外加装轴套带来的装配累积误差，轴端的细径段可直接穿入设备侧板的安装孔内，作为径向定位基准，减少装配时的同轴度调校工作量。

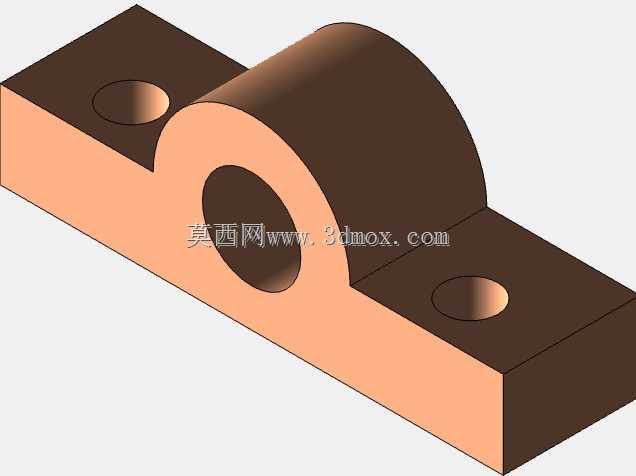

　　轴身靠近安装端的位置集成了直齿正齿轮，齿轮与轴身采用一体化设计思路，相比键连接的分体式齿轮，消除了键侧间隙带来的传动回差，适合对传动精度有一定要求的小扭矩传动场景，齿轮的齿顶圆、齿根圆参数匹配常规模数的小模数齿轮传动链，可直接与同模数的主动齿轮啮合，不需要额外做变位修正，降低了配套传动件的选型成本。齿轮侧配套的L型安装支座，两个安装脚预留了沉头安装孔，可直接通过螺栓固定在设备的安装基板上，支座的轴孔与长轴之间预留了合理的配合间隙，既保证长轴转动时无卡滞，又能限制轴的径向窜动量，支座的安装面与轴的垂直度公差控制在常规机械装配的合理范围内，避免安装后轴身倾斜导致齿轮啮合偏载、滚轮磨损不均的问题。

　　长轴的滚轮段做了表面粗糙度优化，相比普通光轴，能减少与接触滑动件之间的摩擦阻力，轴身的环形凸台分别卡在齿轮两侧、支座两侧，实现轴向的全限位，不需要额外加装轴端挡圈，减少了零件数量，也降低了装配工序的复杂度。从安装边界来看，组件的整体安装占用空间集中在支座的两个安装孔位范围内，长轴伸出支座的长度可根据实际设备的行程需求做适配调整，齿轮的啮合中心距与常规小模数传动中心距匹配，不需要对设备原有安装基板做大规模改造即可替换原有滚轮组件。

　　在实际使用场景中，这类滚轮组件不需要额外做润滑维护，因为齿轮与轴的配合面、轴与支座的配合面都预留了固体润滑的间隙空间，适合在封闭的设备内部长期运行，避免油污污染周边的电子元器件，尤其适配电源类设备内部对洁净度有要求的传动场景。设计时特意将齿轮布置在靠近安装支座的位置，缩短了齿轮受力点到支座支撑点的悬臂长度，减少了轴承受的弯矩，提升了长轴的刚性，避免长期负载下轴身弯曲变形导致的传动卡顿、齿轮打齿问题。滚轮段的直径经过匹配计算，既保证足够的承载能力，又控制了组件的整体重量，不会给配套的驱动机构带来额外的负载，轴端的倒角处理方便装配时快速穿入安装孔，也避免了锐边划伤安装人员或周边的线路。
