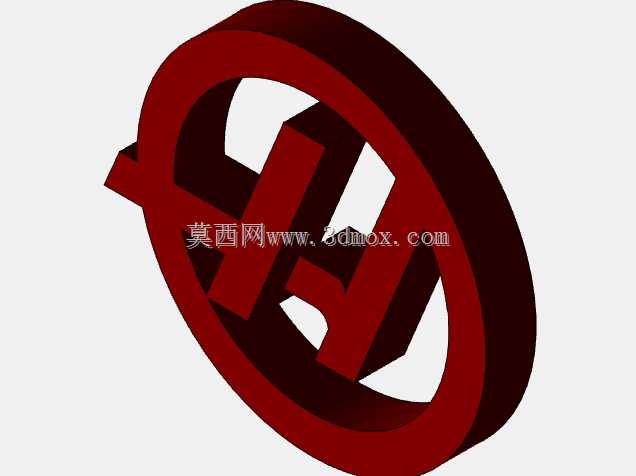

哈斯品牌立体标识三维结构设计

　　本次呈现的立体标识结构，核心服务于工业品牌线下场景的视觉呈现需求，常见于生产车间墙面装饰、设备配套铭牌加装、展会展台视觉搭建、企业前台形象展示等实际场景，区别于平面印刷标识，立体结构能在不同光照角度下形成自然阴影层次，强化品牌视觉记忆点，适配工业场景硬朗的视觉风格。从结构设计逻辑来看，整体采用环形外框搭配内部字符的一体化结构，外框做等宽圆环设计，环体厚度均匀，避免局部应力集中导致的加工变形，内部字符与外框采用一体连接结构，字符笔画交接处做圆角过渡处理，既减少CNC加工时的刀具路径拐点，也能避免后续使用过程中尖锐边角磕碰损伤。

　　设计过程中优先考虑不同加工工艺的适配性，若采用金属板材激光切割加焊接工艺，所有笔画连接处预留足够焊接搭接量，外框与内部字符的连接位置避开视觉核心区域，保证正面视角无明显焊接痕迹；若采用3D打印工艺，整体结构做最小壁厚校核，所有悬空笔画添加自支撑角度设计，减少打印过程中的支撑耗材使用，降低后处理打磨工作量。外形尺寸方面，可根据实际安装场景做等比例缩放，常规墙面安装版本外圆直径控制在300mm至800mm区间，厚度根据安装面承重调整，墙面粘贴版本厚度控制在20mm至30mm，降低自重带来的脱落风险；独立落地展示版本厚度可增加至80mm至120mm，底部预留安装沉孔，可通过膨胀螺栓直接固定于地面基座，沉孔位置做隐藏式设计，正面视角无安装孔外露。

　　安装边界设计上，标识背部预留平整安装基准面，平面度公差控制在0.5mm每米范围内，保证与墙面、设备面板等安装面完全贴合，避免长期使用后积灰积水；若用于设备本体加装，背部预留定位销孔位置，可直接与设备外壳的预装定位柱配合，无需额外划线定位，提升现场安装效率。结构细节处理上，所有外露棱边做0.5mm倒角处理，既消除加工毛刺带来的安全隐患，也能在光线照射下形成柔和的高光边，提升整体精致感；字符笔画的宽度保持一致，避免局部过窄导致加工时断裂，也防止局部过宽影响标识的识别清晰度。

　　针对户外使用场景，结构设计时预留表面处理层的厚度余量，所有表面做均匀粗糙度处理，适配喷漆、喷塑、阳极氧化等不同表面处理工艺，保证涂层附着力，应对户外温湿度变化、紫外线照射带来的老化问题。从建模逻辑来看，整体采用草图拉伸加布尔运算的建模方式，所有特征保留参数化关联，可根据实际需求快速调整外圆直径、笔画粗细、整体厚度等参数，无需重新绘制基础草图；建模过程中所有曲面做曲率连续检查，避免出现碎面、尖点等问题，保证后续导出至加工编程软件时无破面，减少数控加工前的模型修复工作量。实际应用中，该类立体标识也可适配小型化衍生需求，比如设备操作面板上的嵌入式徽标，可将整体尺寸缩小至30mm至50mm直径，厚度调整为3mm至5mm，背部预留背胶粘贴槽，直接粘贴于面板预留凹槽内，与面板表面保持齐平，不影响操作面板的整体平整度。
