蜗轮蜗杆驱动法兰式固定球球阀结构

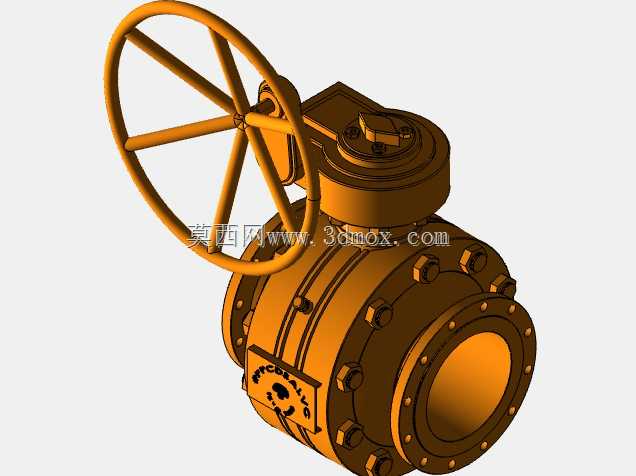

　　这款蜗轮驱动法兰球阀的三维结构，在石化长输管线、市政给排水主管网、工业循环水系统、化工介质输送工段都有极高的适配性，核心作用是在管线检修、工况切换、故障隔离时实现介质通路的完全截断，相比普通浮动球阀，固定球结构在高压大口径工况下的密封可靠性更突出，不会因为介质压力推挤球体导致阀座过度磨损，能适配Class150到Class600的多压力等级管线。从结构设计逻辑来看，蜗轮头的配置是针对大口径阀门操作力矩过大的问题做的优化，手轮通过蜗轮蜗杆副减速增扭，操作人员不需要借助加力杆就能完成启闭操作，手轮的轮辐采用六辐条镂空结构，既保证操作时的握持强度，又尽可能降低阀门上部的整体重量，避免长期运行中阀杆承受额外的偏载力矩。阀体采用两片式法兰连接结构，左右阀体通过周向均布的螺栓紧固，中间的密封垫片嵌在阀体接合面的密封槽内，避免介质从阀体拼接处泄漏，这种结构的好处是现场检修时不需要把整个阀门从管线上拆下来，只要松开连接螺栓就能取出球体、阀座组件做密封件更换，大幅缩短管线停机维护的时间。球体采用固定轴结构，上下两端都有阀杆和支撑轴定位，介质压力作用在球体上的力会直接传递到阀体的支撑部位，不会全部压在出口侧的阀座上，这也是大口径高压球阀普遍采用固定球结构的核心原因，能大幅降低阀座的磨损速率，延长阀门的免维护周期。

　　阀座采用弹性预紧结构，安装时阀座背后的弹簧会给阀座提供初始密封比压，即使管线内没有介质压力，也能保证球体和阀座之间的密封贴合，不会出现低压泄漏的情况，当管线内通入压力介质后，介质压力会进一步推动阀座贴紧球体，压力越高密封性能越好，属于自紧式密封结构，适配的介质范围从清水、油品到弱腐蚀性化工介质都能覆盖。从安装边界来看，这款10寸Class150等级的球阀，法兰连接尺寸完全匹配ASME B16.5的标准要求，法兰密封面采用突面结构，现场配管时不需要做特殊的法兰定制，只要管线法兰和阀门的压力等级、通径匹配就能直接对接。

　　阀门的整体结构长度符合API 6D的管线阀门标准要求，安装时不需要额外调整管线的间距，手轮的安装高度在阀体中心线以上400mm左右，操作空间预留时只要保证手轮周边有300mm以上的操作间隙，就能满足日常启闭操作的需求，不需要额外搭设操作平台。阀杆采用防吹出结构设计，阀杆从阀体内部装入，即使阀杆处的填料压盖出现松动，介质压力也不会把阀杆从阀体内部顶出，避免出现介质泄漏的安全隐患，填料函采用多层填料组合结构，能根据介质的温度、腐蚀性特性更换不同材质的填料，适配-29℃到200℃的介质工作温度范围。

　　在三维建模的细节处理上，所有螺栓孔的位置、蜗轮头的安装方位、手轮的转动范围都做了精准的还原，手轮转动90度就能实现阀门的全开全关，蜗轮头上自带开度指示标识，现场操作人员站在地面就能清晰看到阀门的开关状态，避免出现误操作。阀体侧面的流向标识做了凸起处理，安装时能快速识别介质流向，避免装反导致阀座受力异常影响密封寿命。法兰连接面的螺栓孔采用跨中布置，和管线法兰对接时不会出现螺栓孔错位的问题，每个螺栓的规格、长度都做了对应匹配，现场安装时不需要额外选配螺栓紧固件。整体结构没有冗余的设计部件，所有零件都服务于密封可靠、操作便捷、维护方便的核心需求，针对大口径管线的工况特点，在操作力矩控制、密封可靠性、安装维护便利性三个核心维度做了针对性的结构优化，能满足多数工业管线的截断工况使用需求，建模时的装配约束完全按照实际装配关系设置，活动部件的运动范围和实际阀门完全一致，能直接用于管线布置的碰撞检查、操作空间校核、维护方案模拟等工程场景。
