卫生级TC端手动隔膜阀结构设计

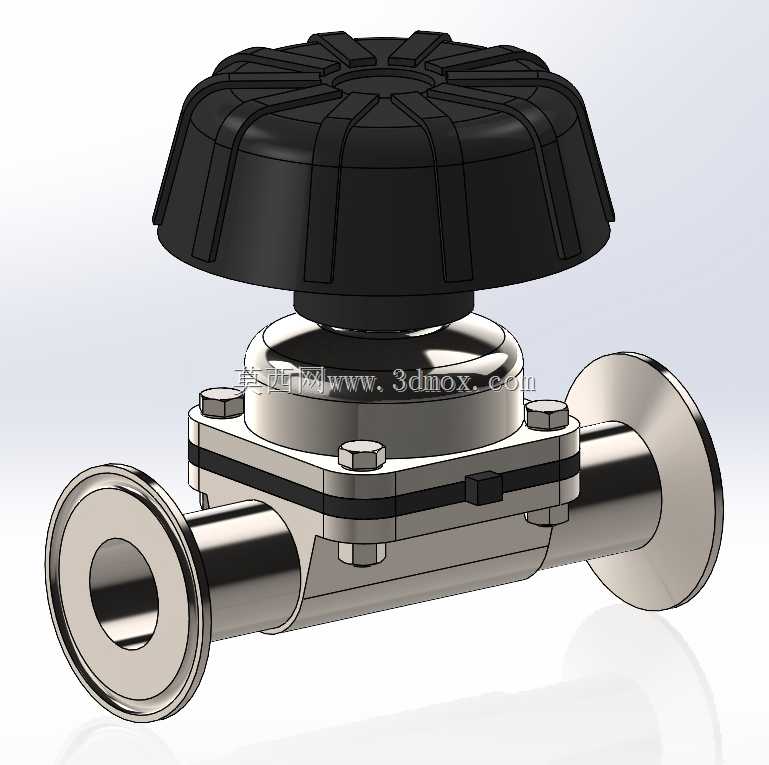

　　在制药、食品饮料、精细化工等对流体管路洁净度有严苛要求的生产场景中，隔膜阀是管路流体通断控制的核心部件，这类应用场景不允许管路存在卫生死角，同时要耐受常规的CIP原位清洗、SIP蒸汽灭菌工况，普通的截止阀、球阀因为存在介质接触的密封腔缝隙，很容易残留物料滋生微生物，完全无法满足这类场景的使用要求。这款TC端隔膜阀的结构设计，完全围绕洁净流体工况的实际使用需求展开，手轮采用带防滑筋的伞形结构，操作时不需要额外辅助工具，徒手就能完成启闭操作，手轮下部的阀杆压盖采用多螺栓均布锁紧的结构，能够把操作扭矩均匀传递到隔膜压块上，避免单侧受力导致隔膜偏磨，延长隔膜的实际使用寿命。

　　阀体的流道采用直通式等径设计，没有突兀的缩径或者扩径结构，介质流经时不会产生明显的紊流和压降，也不会出现物料沉积的死角，内部与介质接触的表面全部做圆弧过渡处理，完全符合卫生级管路的设计规范。两端的连接结构采用快装卡箍式TC端设计，也就是行业内常说的卫生级快装接头，安装时不需要焊接或者螺纹旋合，只要把接头端和配套管路的快装端对齐，放上密封垫之后卡上不锈钢卡箍就能完成锁紧固定，安装和拆卸的效率远高于法兰或者螺纹连接的阀门，特别适合需要频繁拆卸清洗的生产管路。

　　这款阀门的公称通径覆盖DN15到DN65的常用规格，不同通径的阀体安装长度、快装接头的卡盘尺寸都严格遵循行业通用的卫生级阀门尺寸标准，能够直接和现有同规格的卫生级管路、泵体、罐体接口匹配，不需要额外做转接件设计，选型替换的时候不需要重新调整管路的安装空间。隔膜作为核心的密封截流部件，被阀杆压块和阀体完全夹紧在中间位置，把上部的阀杆、手轮等操作部件和下部的介质流道完全隔离开，彻底避免了阀杆部位的润滑油、金属磨损碎屑掉入介质中造成污染，这也是隔膜阀能够应用在洁净工况的核心设计逻辑。

　　手轮的操作行程经过精准计算，从全开到全关的旋转圈数控制在合理范围内，不会出现操作圈数过多导致启闭效率低的问题，同时关闭时的密封压力经过校核，既能保证在额定工作压力下完全截断介质不发生泄漏，也不会因为压力过大导致隔膜被过度挤压产生永久变形。在实际的管路布局设计中，这类阀门可以直接水平或者垂直安装在管路上，不需要预留额外的操作空间，手轮的防滑筋设计即使操作人员佩戴防护手套也能稳定施力，不会出现打滑的情况。阀体的金属部分采用不锈钢材质打造，表面做抛光处理，不容易附着污物，清洗时能够很方便地冲掉表面残留的物料，外部结构没有多余的凹槽或者缝隙，不会积灰积污，符合洁净生产车间的设备外观要求。在三维建模过程中，所有的配合尺寸都按照实际加工公差做了预留，比如螺栓连接的孔位间隙、隔膜的压缩量、手轮和阀杆的配合间隙都和实际生产的零件保持一致，模型可以直接用于管路装配的干涉检查，也可以作为派生设计的基础模型，比如调整成气动驱动的隔膜阀，只需要把上部的手轮操作部分替换成气动执行机构，下部的阀体和隔膜部分可以直接通用，能够大幅缩短同系列产品的设计周期。
