法兰连接式手动进料止回蝶阀结构设计

　　这款手动进料止回蝶阀的三维结构，主要面向工业流体输送管路的进料端工况设计，常见应用在化工原料输送、给排水管路、中小型动力装置的燃油供给、轻工生产的物料输送等场景中，安装在储料容器与输送泵的入口段，或是两条不同压力等级管路的衔接位置，核心作用是控制管路通断的同时，避免输送介质出现反向回流，防止下游介质倒灌冲击上游设备、造成储料段介质污染或是泵体叶轮反转损坏的问题。

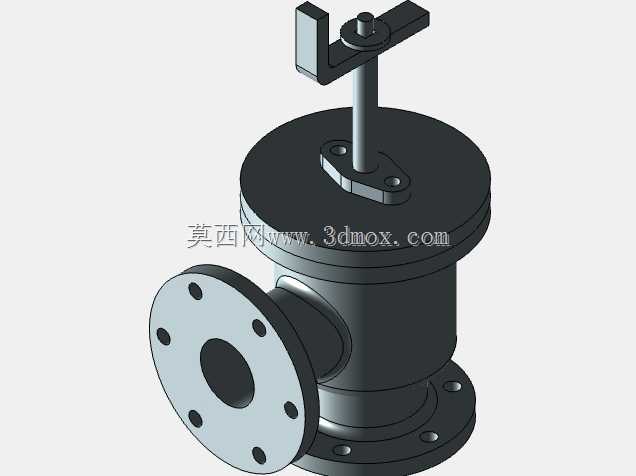

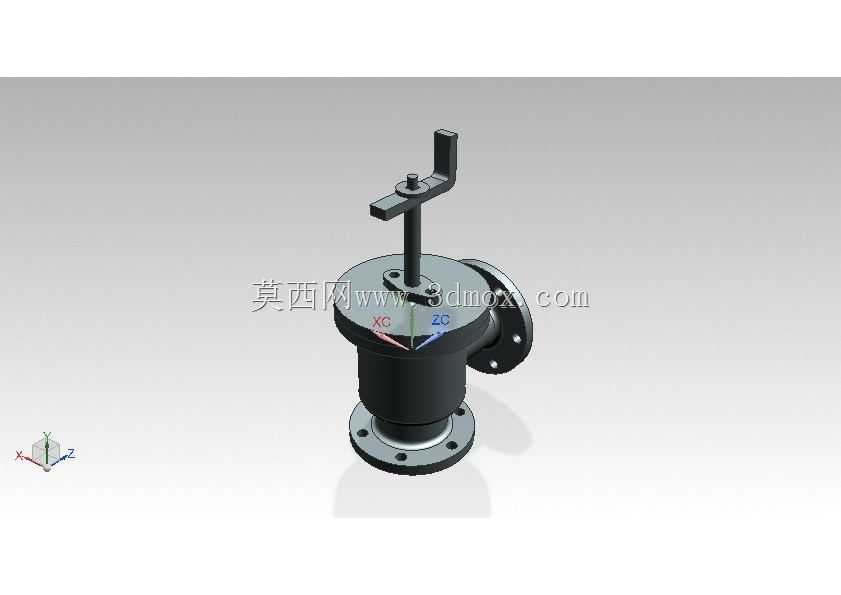

　　从结构设计逻辑来看，整体采用角式法兰连接布局，阀体下部为垂直方向的进料法兰接口，侧部为水平方向的出料法兰接口，两个接口的法兰端面均加工有标准密封槽与螺栓通孔，适配同压力等级的通用管路法兰安装，安装时需保证垂直进料段与重力方向平行，让内部阀瓣的自重能够配合密封副实现止回功能，避免倾斜安装导致阀瓣卡滞、密封失效的问题。顶部的手动操作机构采用杠杆式手柄设计，手柄与阀杆通过键连接传递扭矩，阀杆穿过阀体顶部的填料密封段延伸至阀腔内部，与蝶板的驱动轴刚性连接，填料压盖通过螺栓预紧，可在长期使用出现填料磨损泄漏时，通过拧紧压盖螺栓补偿填料的压缩量，无需拆解整个阀体即可完成密封维护，降低现场运维的工作量。

　　阀腔内部的蝶板采用偏心密封结构设计，相比中线蝶阀，偏心结构能让蝶板在开启瞬间快速脱离密封面，减少密封面的摩擦磨损，延长密封件的使用寿命，同时蝶板背部设置有限位止挡结构，当介质出现反向流动时，反向压力会推动蝶板快速压合在阀体密封座上，配合阀杆位置的自锁结构，即使手柄处于未完全锁止的状态，也能依靠介质压力实现自动密封止回，不需要额外的执行机构提供锁止力。从安装边界尺寸来看，下部进料法兰的螺栓孔分布圆、法兰外径与密封面尺寸均匹配常用的中低压管路法兰标准，侧部出料法兰的通径与进料法兰保持一致，保证管路通流截面无突变，减少介质流经阀门时的局部阻力损失，阀体整体的高度方向尺寸控制在紧凑范围内，顶部手柄的最大转动半径不会超出阀体侧法兰的外轮廓太多，适合安装在管路排布密集、操作空间有限的车间现场，不需要预留过大的操作检修空间。

　　在细节结构处理上，阀体与阀杆的配合位置设置有耐磨衬套，减少阀杆转动时的磨损量，衬套采用自润滑材质，日常使用过程中不需要额外加注润滑脂，适合输送无强腐蚀性的清水、油品、颗粒浓度较低的浆料等介质；法兰密封面采用凸面结构，适配非金属软垫片或是金属缠绕垫片，可根据实际输送介质的温度、压力特性灵活选择密封垫片材质，满足不同工况的密封要求。这款结构在建模过程中，所有配合面均按照实际加工公差预留了装配间隙，比如阀杆与衬套的间隙控制在滑动配合的公差范围内，蝶板与密封座的过盈量按照软密封的常规设计值设置，既保证密封性能，又不会出现开关卡滞的问题；法兰螺栓孔的位置度、阀杆与两个法兰端面的垂直度等形位公差，都在模型中做了对应约束，导出的工程图可以直接用于生产加工的尺寸参考，也可以直接导入流体仿真软件，对阀门不同开度下的流阻特性、阀板受力情况做仿真分析，为后续的结构优化提供基础模型支撑。
