这套壁装式减速驱动执行机构,主要面向轻工生产线的工位顶升、小型工件转序这类需要小负载精准位移的场景,在3C电子组装线、小型包装工位的辅助驱动环节适配性较强,区别于落地式安装的减速驱动单元,它采用侧墙悬臂安装的形式,能最大程度节省生产线地面的排布空间,给工位下方的物料周转、人员操作留出足够的通行与作业余量。

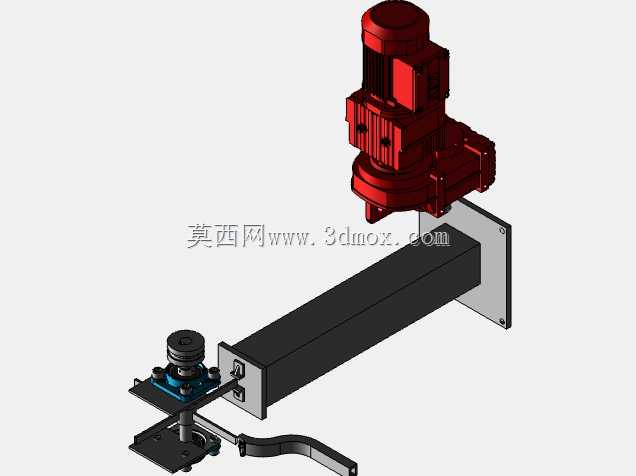

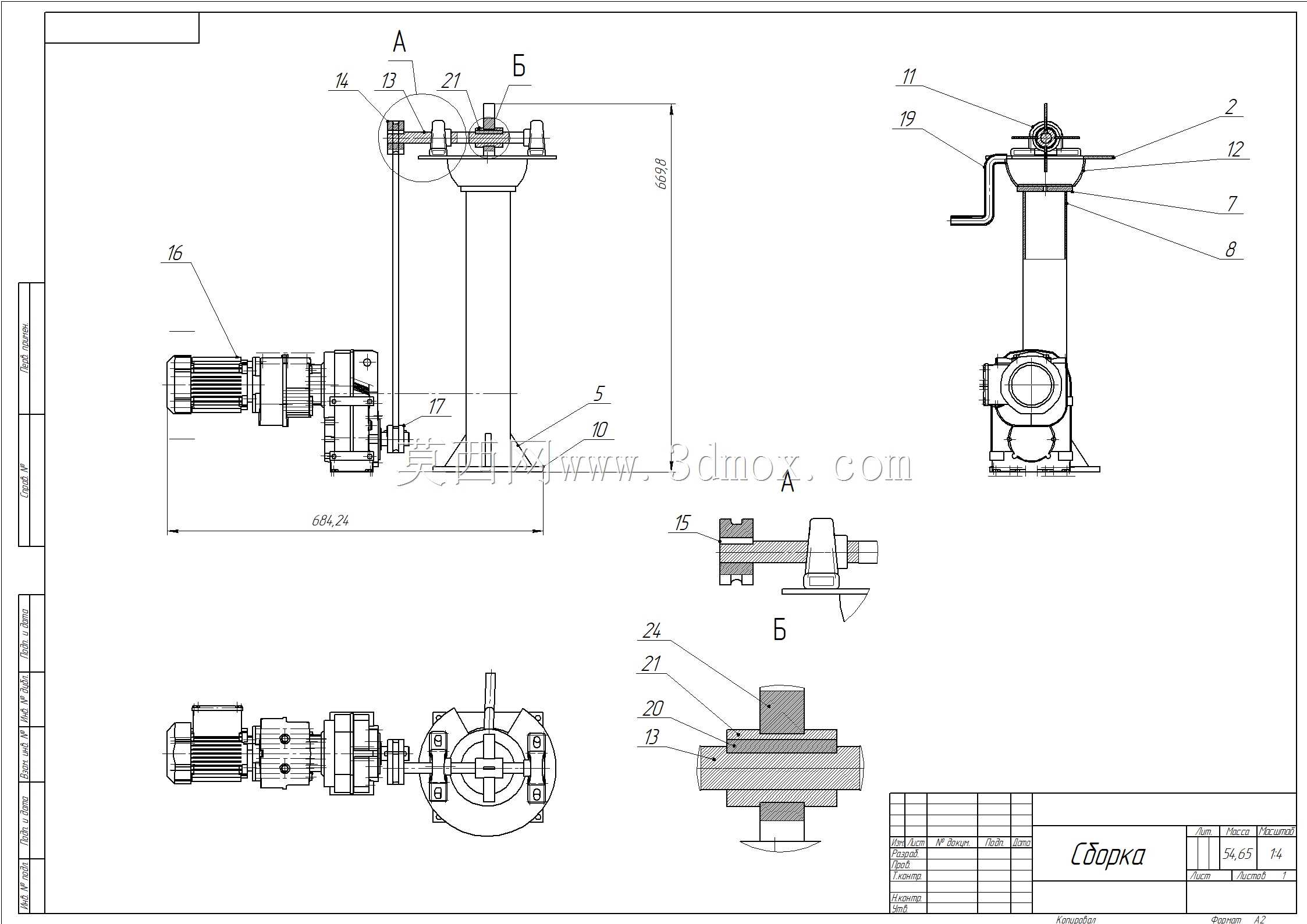

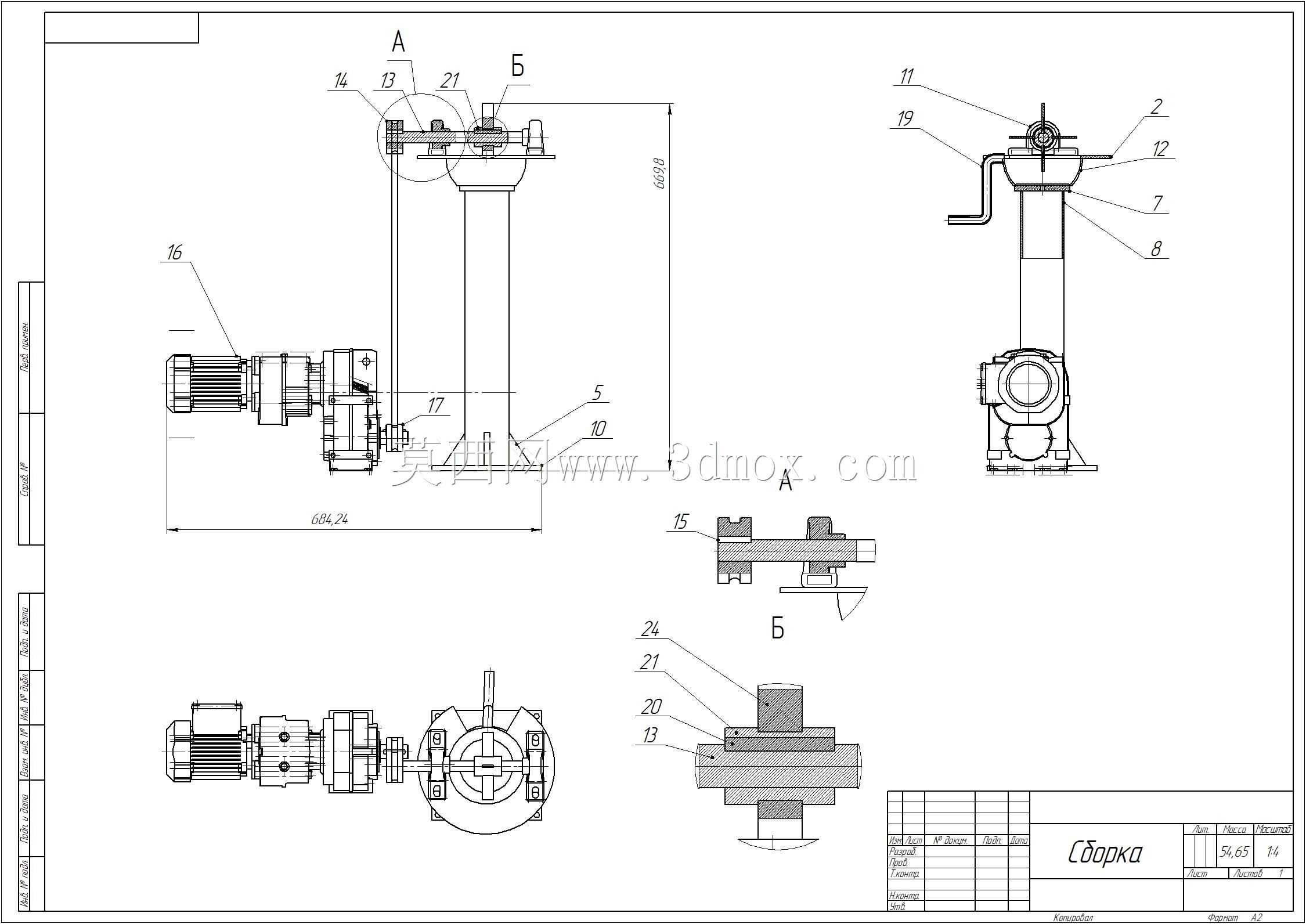

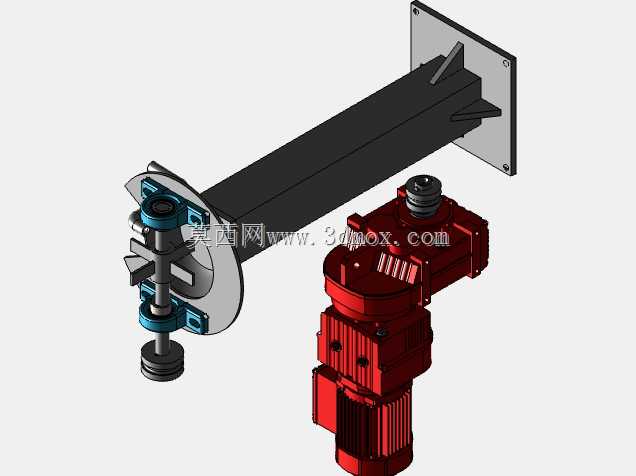

从结构组成来看,上部的动力减速单元采用一体化集成设计,动力输出端直接衔接下方的悬臂梁结构,省去了额外的联轴器转接带来的同轴度误差累积,悬臂梁采用矩形空心截面的型材作为主体,在保证整体抗弯刚度的前提下,尽可能降低了悬臂端的自重负载,避免长期负载下出现悬臂下挠的问题。悬臂末端的安装板通过多组螺栓与墙面安装基座锁紧,安装基座上预留了长圆形的调节孔位,安装时可以根据实际的工位高度差,微调悬臂的水平倾角,保证输出端的执行组件与作业工位保持垂直的对位关系。
悬臂前端的执行组件集成了导向轴、顶升托盘与传动连接座,动力经过减速单元降速增扭后,通过内部的传动连杆结构传递到前端执行端,实现垂直方向的小行程顶升动作,导向轴配套的直线轴承嵌装在悬臂前端的安装座内,能抵消顶升过程中产生的侧向偏载,避免传动部件承受额外的径向力,延长整套机构的无故障运行周期。设计过程中,针对悬臂安装的受力特性,对安装基座的螺栓排布做了针对性优化,四个固定螺栓呈矩形分布,将减速单元工作时产生的倾覆力矩均匀分散到安装墙面的固定点位上,避免单点受力过大导致的安装松动问题。
从安装边界来看,整套机构的墙面安装板尺寸控制在常规工业铝型材框架的安装适配范围内,不需要对现有生产线的侧墙框架做额外的开孔改造,悬臂伸出长度适配常规0.8米宽度的作业工位,不会因为伸出过长导致工位另一侧的操作空间被占用,上部减速单元的外壳采用加强筋结构设计,既可以提升壳体的散热面积,也能增强壳体的抗振性能,避免设备持续运行时的振动传导到悬臂结构引发共振。前端执行组件的顶升托盘预留了工装安装孔位,可以根据不同的工件夹持需求,更换对应的吸附、夹持工装,不需要改动主体的传动结构,适配多品类小批量的柔性生产需求。
在传动逻辑的设计上,这套机构没有采用额外的外置传动部件,所有传动链路都集成在悬臂梁的内部空间,既可以避免生产环境中的粉尘、切削液落入传动部件造成磨损,也能减少外露运动部件带来的生产安全隐患,日常维护时只需要定期通过预留的注油孔给内部传动部件补充润滑脂即可,不需要拆解整体结构。针对现场安装的对位需求,悬臂与安装基座的衔接处设计了定位止口,安装时只需要将悬臂的止口卡入基座的定位槽内,再锁紧固定螺栓就能保证整体的安装精度,不需要现场反复调校同轴度,能大幅缩短现场的安装调试周期。考虑到生产线可能存在的工位调整需求,整套机构的各个连接模块都采用标准化的螺栓连接,没有采用焊接类的不可拆结构,后期如果需要调整悬臂长度或者更换减速单元的速比,只需要拆解对应模块的连接螺栓即可完成更换,不需要整体报废替换,能降低生产线的改造成本。
