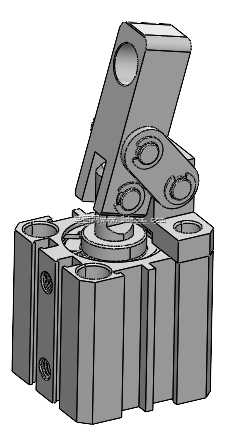

杠杆式压紧气缸ALC-25结构设计

　　在工装夹具、自动化装配线的工件压紧工位里，这类杠杆式压紧气缸的出镜率一直不低，相比传统的转角下压气缸，它的杠杆压臂结构能在更小的安装空间里输出足够的压紧力，尤其适合治具板空间局促、需要从工件上方垂直下压固定的场景，比如电子元器件的点胶工位压持、小型注塑件的水口切除工装固定、五金小零件的铆接工位定位，都能看到这类结构的应用。

　　从结构逻辑来看，这款气缸采用的是内置活塞带动杠杆压臂翻转下压的传动方式，活塞做垂直方向的直线往复运动时，通过活塞顶端的连接销带动压臂绕固定转轴做圆弧摆动，最终实现压头端的下压与抬升动作，整个传动链路没有多余的传动零件，运动过程的死点位置刚好设置在压臂完全压紧的状态，即便气源出现短暂压力波动，压臂也不会因为工件的反作用力自行抬升，能有效避免工位上的工件移位，这一点在连续运转的自动化设备里尤为重要，毕竟很多装配工位的压紧动作一旦失效，后续的加工、检测工序都会出现批量不良。

　　设计这类气缸模型的时候，首先要明确的是安装边界，缸体部分采用的是方形紧凑型缸体设计，四个角预留了通孔安装位，安装时可以直接从缸体上方穿内六角螺丝固定在治具板上，不需要额外的安装支架，相比圆形缸体的气缸，方形结构的抗扭转性能更好，压臂受力时缸体不会出现跟转的情况。建模过程中要重点关注几个配合尺寸的公差：一是活塞与缸筒的配合间隙，要预留密封圈的安装槽位，同时保证活塞运动时没有卡滞；二是杠杆压臂的转轴孔与固定销的配合，这里要采用小间隙配合，既要保证压臂摆动顺畅，又不能有过大的旷量，否则压紧时压头会出现偏移，无法对准工件的压紧点位；三是压头的行程边界，要核算活塞运动到上止点时压臂的抬升高度，保证工件上下料时有足够的避让空间，不会和压臂发生干涉，同时活塞运动到下止点时，压臂的压合面要处于水平状态，保证压紧力垂直作用在工件表面，避免出现侧向分力导致工件移位。

　　从实际使用的角度出发，这类气缸的压臂部分做了加厚处理，在25缸径的规格下，压紧力可以满足大部分小型工件的固定需求，缸体侧面预留了两个气口接口，分别对应活塞的上升和下降气路，接管时可以直接接标准快插接头，不需要额外转换。建模时还要考虑到易损件的替换空间，比如活塞上的密封圈、转轴处的润滑槽，都要在模型里预留对应的结构位置，方便后续出工程图时标注对应的尺寸公差和装配要求。另外，压臂顶端的安装孔是通用的标准孔位，可以根据不同的工件需求更换不同形状的压头，比如橡胶压头、金属平压头、尖点压头，适配不同材质、不同压紧面的工件，不需要更换整个气缸，只需要替换压头就能满足不同工位的使用需求，这也是这类杠杆气缸在小批量多品种的柔性生产线上被广泛应用的原因之一。

　　在做装配干涉检查的时候，要特别注意压臂摆动过程中和缸体边缘的间隙，很多新手建模时容易忽略运动过程的干涉，只看最终压紧和完全抬升两个位置的状态，实际生产中如果压臂和缸体之间的间隙预留不足，摆动过程中就会出现剐蹭，长期使用会导致压臂磨损、气缸动作卡滞。另外，缸体底部的密封端盖要做定位止口设计，保证端盖装配后和缸筒的同轴度，避免活塞运动时出现偏磨，缩短气缸的使用寿命。这类气缸的整体安装高度相比同缸径的转角气缸要低很多，对于治具内部空间高度有限的场景，比如多工位转盘上的工装，这种低高度的设计能有效降低整个转盘的负载高度，提升转盘运转的稳定性。
