NX环境下多连杆摇臂传动组件结构设计

　　这套多连杆摇臂传动组件，是典型的平面低副运动机构，核心应用场景覆盖轻工自动化送料工位、小型工装夹具的行程切换模块、教学演示用机构实训台，以及部分小型专用设备的往复动作执行端，依靠不同长度连杆的铰接配合，可将输入端的定轴转动转化为输出端特定轨迹的往复摆动，也可反向将摆臂的往复动作转化为转轴的连续回转，适配多种需要固定行程周期动作的设备场景。从结构功能来看，整套组件由三个不同长度的成型连杆、三个铰接销轴、一个固定基座组成，所有铰接位置均采用间隙配合设计，销轴与连杆安装孔的配合公差选取H7/g6，既保证运动过程中无卡滞，也能控制径向窜动量在0.02mm以内，避免运动过程中出现过大的回程间隙。

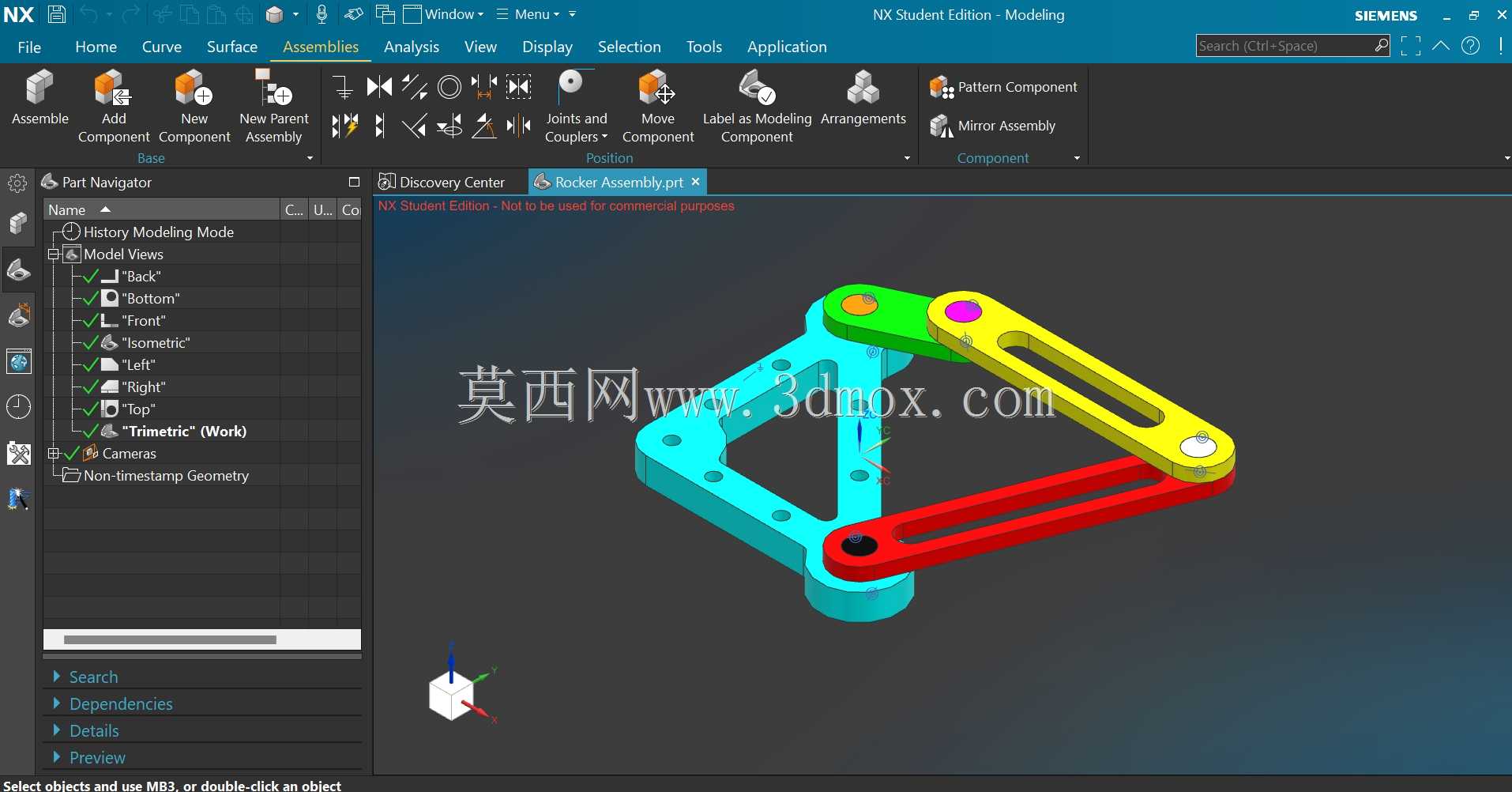

　　青色构件为组件的固定安装基座，底部设置有同轴的定位凸台与安装孔位，可直接通过螺栓固定在设备的安装面板上，基座上延伸出的两个铰接点位，分别作为长连杆与短连杆的回转支撑点，基座的镂空结构并非单纯减重设计，而是在保证结构刚性的前提下，为连杆摆动预留足够的运动避让空间，避免运动过程中构件之间出现干涉。黄色与红色构件为两个长度不同的传动连杆，杆身均采用长条形镂空设计，在保证杆身抗弯强度的基础上降低运动件的整体重量，减少机构高速往复运动时的惯性冲击，两个连杆的两端均设置有同轴的铰接孔，孔位内可镶嵌铜套作为耐磨衬套，长期运行磨损后仅需更换衬套即可恢复配合精度，无需整体更换连杆构件，降低设备后期维护成本。

　　绿色构件为组件的动力输入摇臂，一端铰接在固定基座的上端点位，另一端通过销轴分别与两个长连杆铰接，作为整个机构的主动件，当摇臂绕固定铰接点做定轴摆动时，会带动两个长连杆按照预设的轨迹做平面复合运动，最终在输出端形成特定的运动轨迹，可根据实际设备的动作需求，调整三个连杆的长度比例与铰接点位置，获得不同的行程与摆角输出，适配不同的工位动作要求。从安装边界来看，整套机构在完全收拢状态下的外轮廓尺寸紧凑，最大回转半径不超过120mm，安装时仅需保证基座底部的定位面与设备安装面贴合，固定螺栓的锁紧扭矩控制在8-10N·m即可，不需要额外的定位销辅助定位，因为基座底部的凸台已经可以完成径向定位。设计过程中首先根据目标输出轨迹，通过图解法初步确定各连杆的长度比例与铰接点坐标，再进入三维建模环境完成各零件的实体建模，装配过程中按照从固定件到运动件的顺序依次装配，添加对应的铰接配合约束后，通过运动仿真模块验证机构的运动轨迹是否符合设计要求，检查全行程范围内是否存在构件干涉，同时核算各铰接点的受力情况，对连杆的截面尺寸进行优化，避免长期运行出现杆身弯曲变形。

　　这类连杆摇臂组件相比齿轮、凸轮等传动形式，结构更简单，加工制造成本更低，运动过程中无刚性冲击，运行噪音小，适合在低速轻载的自动化工位上使用，比如小型包装设备的推料机构、电子装配生产线的工件换位机构，都可以通过调整这套组件的连杆参数，快速适配不同的动作需求，不需要重新设计整套传动结构，可大幅缩短专用设备的设计周期。建模过程中所有铰接孔的位置度公差控制在0.01mm以内，保证装配后各连杆的运动平面保持共面，避免因孔位偏差导致运动过程中出现别劲、卡滞的问题，连杆的边缘均做了R2的圆角处理，既避免加工过程中出现锐边划伤操作人员，也能减少应力集中，提升构件的疲劳强度。
