杠杆压紧式双作用薄型气缸结构设计

　　在自动化产线的工装夹具、小型工件压紧工位、非标设备的辅助执行环节里，这类带杠杆压臂的薄型气缸一直是占用空间小、出力直接的优选执行件。不同于常规的标准杆气缸，这款结构将压紧杠杆直接集成在气缸的前端安装法兰上，不需要额外设计转接支架来安装压头，能大幅压缩整套压紧机构的安装空间，尤其适合在治具内部空间局促、多工位并排布置的场景下使用，比如电子零部件组装线的工件定位压紧、小型注塑件的水口切除工位压料、钣金小件的点焊定位压紧等场景，都能见到这类集成式杠杆气缸的应用。

　　从功能实现逻辑来看，这款气缸属于双作用气动执行元件，压缩空气从缸体对应的气口进入后，推动活塞做直线往复运动，活塞的输出端直接连接杠杆压臂的铰接点，通过杠杆的力矩放大作用，将活塞的直线推力转化为压臂端部的下压力，相比同缸径的普通气缸直压结构，杠杆结构能在不提升气缸缸径、不提高供气压力的前提下，获得更大的压紧力，同时压臂的摆动行程可以通过铰接点的位置设计来匹配不同的工件开合高度需求，避免了直压气缸需要长行程才能避让工件上下料空间的问题。

　　设计这款结构的时候，首先要考虑的是安装边界的适配性，薄型缸体本身的轴向尺寸做了压缩，前端的安装法兰采用标准的通孔安装位，四个安装孔的位置尺寸匹配同规格薄型气缸的通用安装尺寸，用户在替换原有标准薄型气缸的时候不需要重新加工安装板，只需要把集成的杠杆压臂对应到工件的压紧点位即可。缸体本身采用方形截面设计，相比圆形缸体，在安装的时候不需要额外做防转结构，缸体本身可以直接贴合在安装基准面上，抗扭转的性能更好，在压臂承受偏载的时候，缸体不会因为反作用力出现转动偏移。

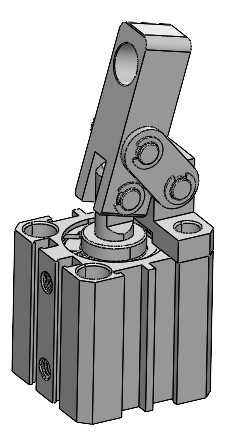

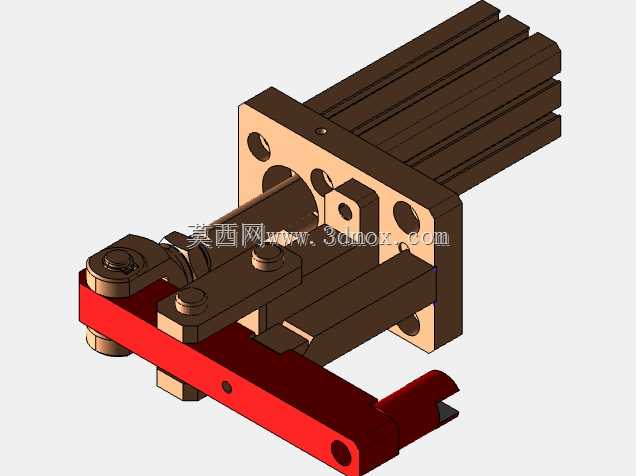

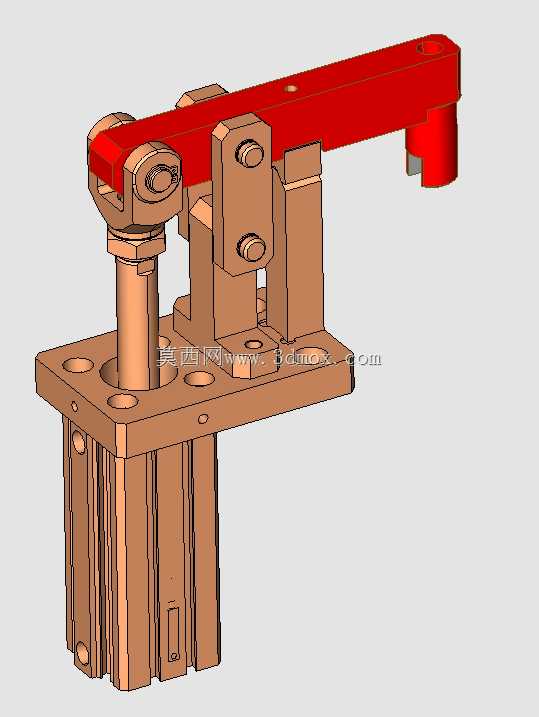

　　杠杆压臂的结构设计上，采用了分体铰接的结构，压臂和活塞输出端、固定支座之间都采用销轴铰接，铰接位置预留了润滑间隙，长期往复运动的时候不会出现卡滞，压臂的端部做了缺口式的压头设计，可以避开工件上的凸起结构，直接压在工件的基准平面上，保证压紧力的作用点稳定，不会压伤工件表面。同时压臂的行程做了机械限位设计，当活塞伸出到最大位置时，压臂刚好到达压紧工位，不会出现过压的情况，当活塞回缩的时候，压臂会抬起到设定的高度，留出足够的上下料空间，不需要额外设置行程开关来做硬限位，简化了外围的控制逻辑。

　　尺寸设计上，缸径参数匹配常规32规格薄型气缸的出力参数，在0.5MPa的标准供气压力下，活塞本身的理论推力可以达到四百牛以上，经过杠杆的力矩转换之后，压头位置的实际压紧力可以满足大部分小型金属、塑料工件的压紧需求，不会出现压紧力不足导致工件移位的问题。缸体的总长度控制在六十毫米的行程范围内，加上前端杠杆结构的总厚度，整套机构的轴向安装尺寸比普通气缸加外置压臂的结构缩短了近三分之一，对于空间紧凑的多工位转盘设备、小型组装治具来说，这个尺寸优势非常明显，可以在有限的转盘直径上布置更多的压紧工位，提升设备的整体加工效率。

　　在结构细节的处理上，缸体的气口位置设置在缸体的侧面，不会和前端的杠杆结构产生干涉，气管安装之后可以顺着安装板的侧面走线，不会因为压臂的摆动刮蹭到气管。所有铰接位置的销轴都采用了过盈配合加防脱卡簧的固定方式，长期高频往复运动的时候不会出现销轴脱出的问题，压臂本身采用高强度的合金钢材质，表面做了氧化处理，耐磨性能更好，在频繁的压紧冲击下不会出现变形。缸体内部的活塞密封采用双向密封圈，保证气缸的动密封性能，不会出现漏气导致的出力不足问题，整体的使用寿命可以满足自动化设备常年连续运行的需求。

　　实际选型应用的时候，只需要确认工件需要的压紧力、压臂需要的抬起高度、安装面的螺栓孔位置，就可以直接选用这款结构，不需要再单独设计杠杆压臂的结构，省去了非标结构的设计、加工、调试周期，对于快速搭建非标自动化设备、缩短项目交付周期来说，这类集成式的执行元件可以大幅降低结构设计的工作量，同时减少加工装配环节的误差累积，提升整套机构的运行稳定性。
