车间多工位集中式废气粉尘收集管路装置

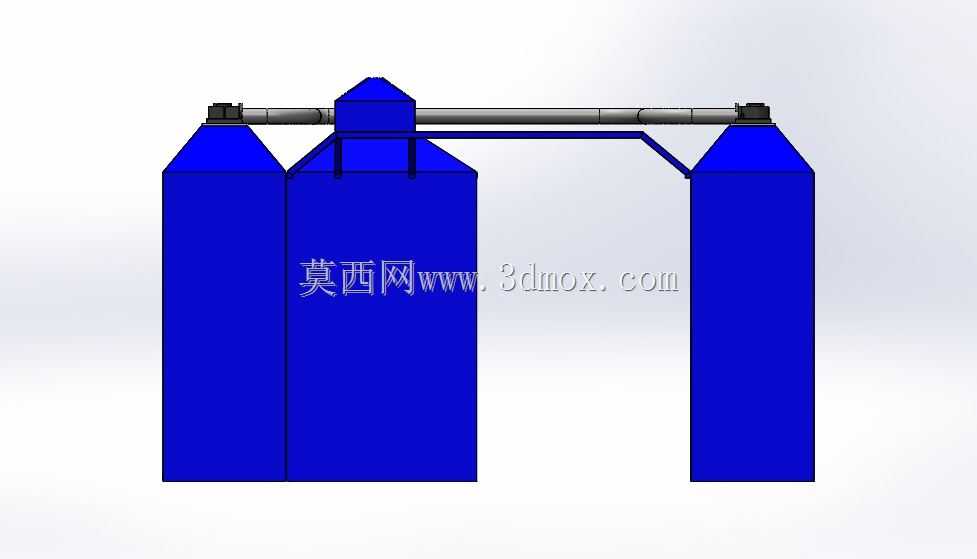

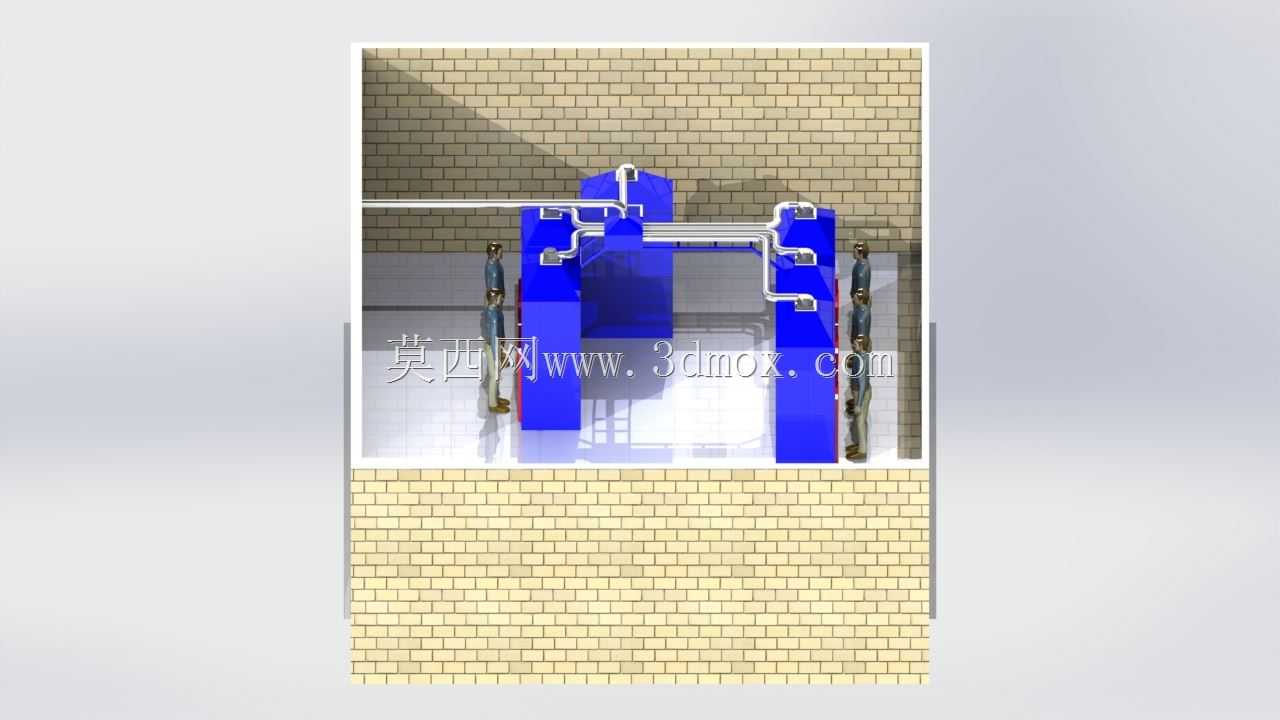

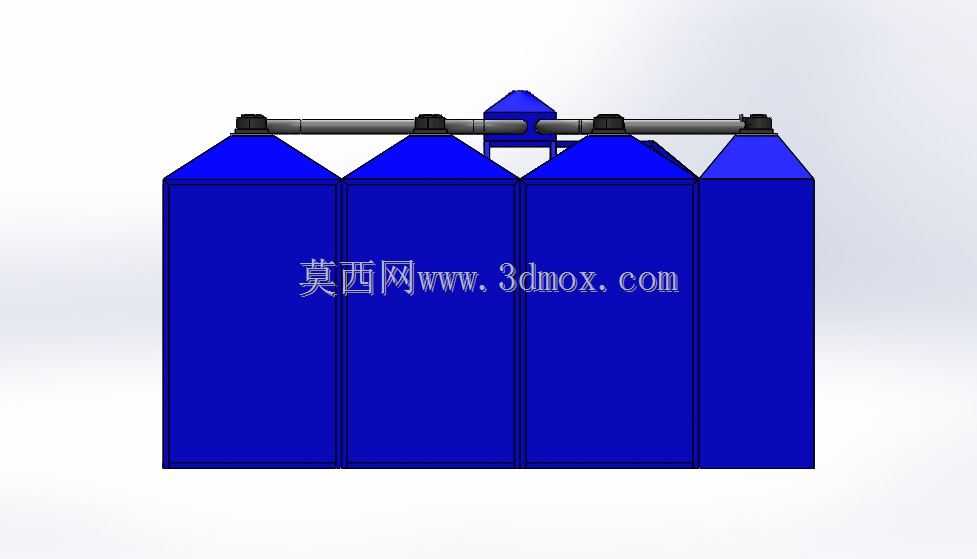

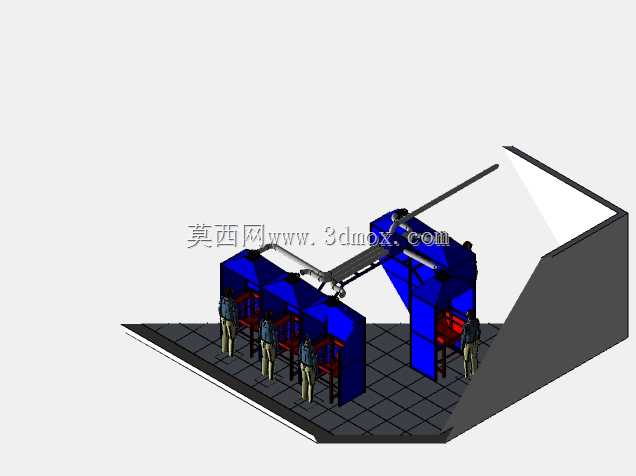

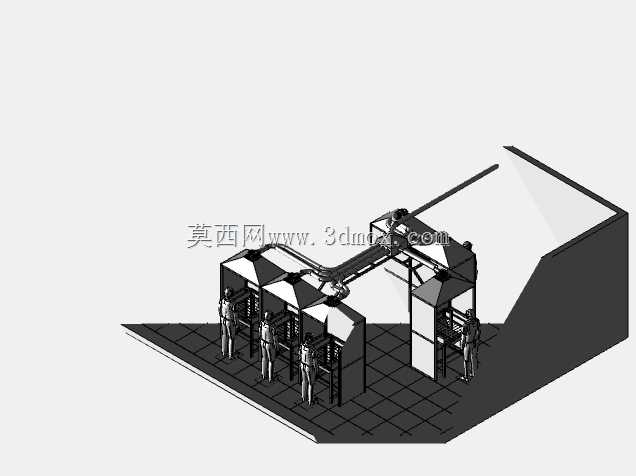

　　这套多工位集中式废气粉尘收集管路装置，主要面向焊接作业密集的生产车间场景设计，针对车间内分散布置的焊接工位产生的焊烟、金属粉尘、焊接废气无组织扩散的问题，采用集中式管网布局实现多点位同步收集，避免单工位除尘设备占用作业空间、运维分散的弊端。从实际应用层面看，该装置适配工位呈上下分层排布的焊接作业区，比如结构件焊接工位上下分布的生产线，可同时覆盖6个独立焊接作业点，每个作业点对应设置独立的伞形集气罩，集气罩开口正对焊接烟尘产生的核心区域，罩体边缘做斜切收边处理，在保证集气覆盖范围的同时，不会过度遮挡焊接作业的操作空间，工人进行工件翻转、焊枪走位时不会与罩体发生干涉。

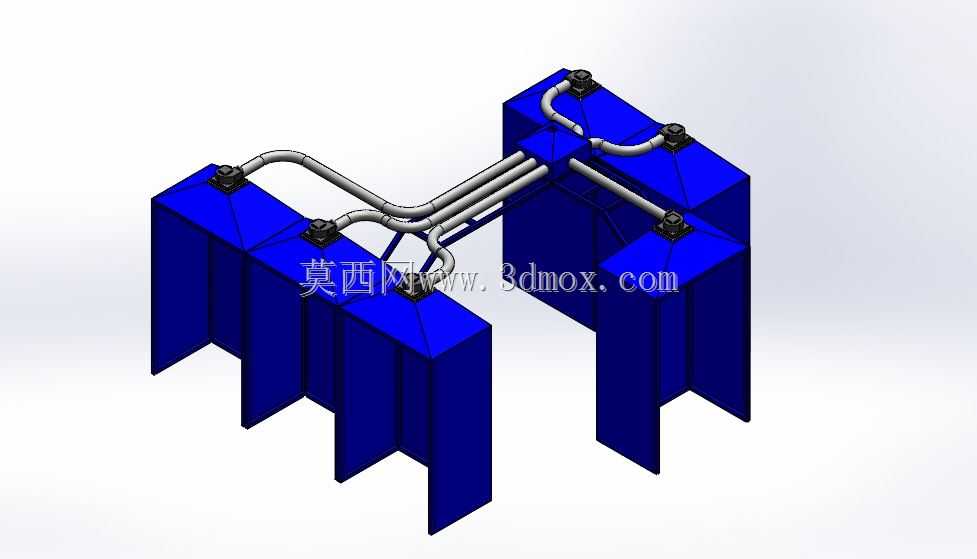

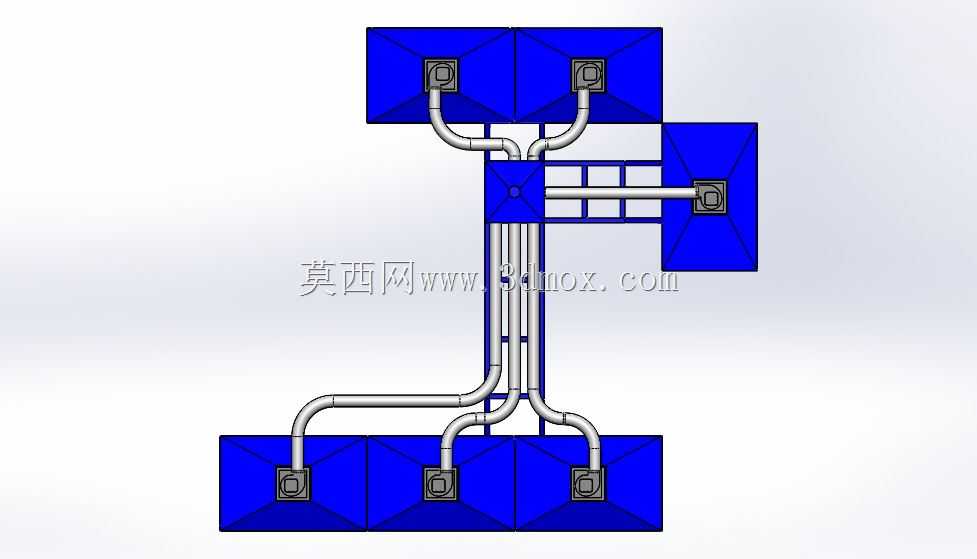

　　管路设计上采用主立管+分层支管的布局逻辑，垂直设置的主立管作为气流输送主通道，上下两层的支管分别从主立管对应高度接出，支管与主立管的连接位置采用圆弧过渡弯头，避免直角连接造成的风阻激增、管道积尘问题，所有支管的管径根据对应集气罩的设计风量匹配，上层三个工位的支管管径略小于下层，结合上下层工位的产尘浓度差异做风量分配，保证每个集气罩口的吸风风速控制在0.5-0.8m/s的合理区间，既可以有效捕捉悬浮的焊烟粉尘，又不会因为风速过大吸走焊接保护气影响焊接质量。集气罩与支管的连接位置设置可微调的短节结构，现场安装时可根据实际工位的工件尺寸、作业高度调整集气罩的倾斜角度与伸出长度，适配不同规格焊接工件的作业需求。

　　安装边界方面，整套装置的垂直主立管可依托车间立柱或者墙面做固定支撑，不需要额外搭建大型钢架，水平支管的吊装高度控制在作业面上方1.8-2.2m区间，避开车间内的起重设备行走路径，下层集气罩的最低安装高度距地面不低于2.5m，保证人员通行、物料转运的净空要求；水平方向上，上层支管的横向跨度控制在4m以内，下层支管的横向跨度控制在6m以内，所有支管的固定点间距不超过1.5m，避免管道运行时因为气流脉动产生振动噪音。装置的管路内壁做光滑处理，减少粉尘附着堆积，支管与主立管的连接位置设置可拆卸的检查口，方便定期清理管道内沉降的金属粉尘，避免长期运行造成管道堵塞。

　　从功能特性上看，这套装置不需要在每个工位单独设置除尘主机，仅需在主立管末端对接中央除尘系统即可完成所有工位的废气粉尘收集，相比分散式除尘方案可减少30%以上的设备占地面积，同时管网的集中布局也降低了后期运维的工作量，日常仅需定期检查管道密封性、清理检查口积尘即可。设计过程中充分考虑了焊接车间的实际作业工况，所有管路构件均采用厚度不小于1.2mm的冷轧钢板制作，可耐受焊接飞溅的高温烘烤，不会因为长期接触焊渣飞溅出现管道变形、破损的问题；集气罩表面做喷塑防锈处理，适应车间内多尘、潮湿的作业环境，延长设备使用寿命。气流组织设计上，通过支管管径的梯度变化、弯头的圆弧过渡，将整套管网的系统阻力控制在合理范围，降低末端除尘风机的运行功耗，在保证收集效果的前提下实现节能运行。针对焊接工位可能出现的大件工件焊接需求，集气罩的支管预留了150mm的上下调节余量，现场可通过卡箍连接结构快速调整罩体高度，不需要对管路做切割改动，适配柔性生产的作业需求。
