1800W大功率升压电源模块结构设计

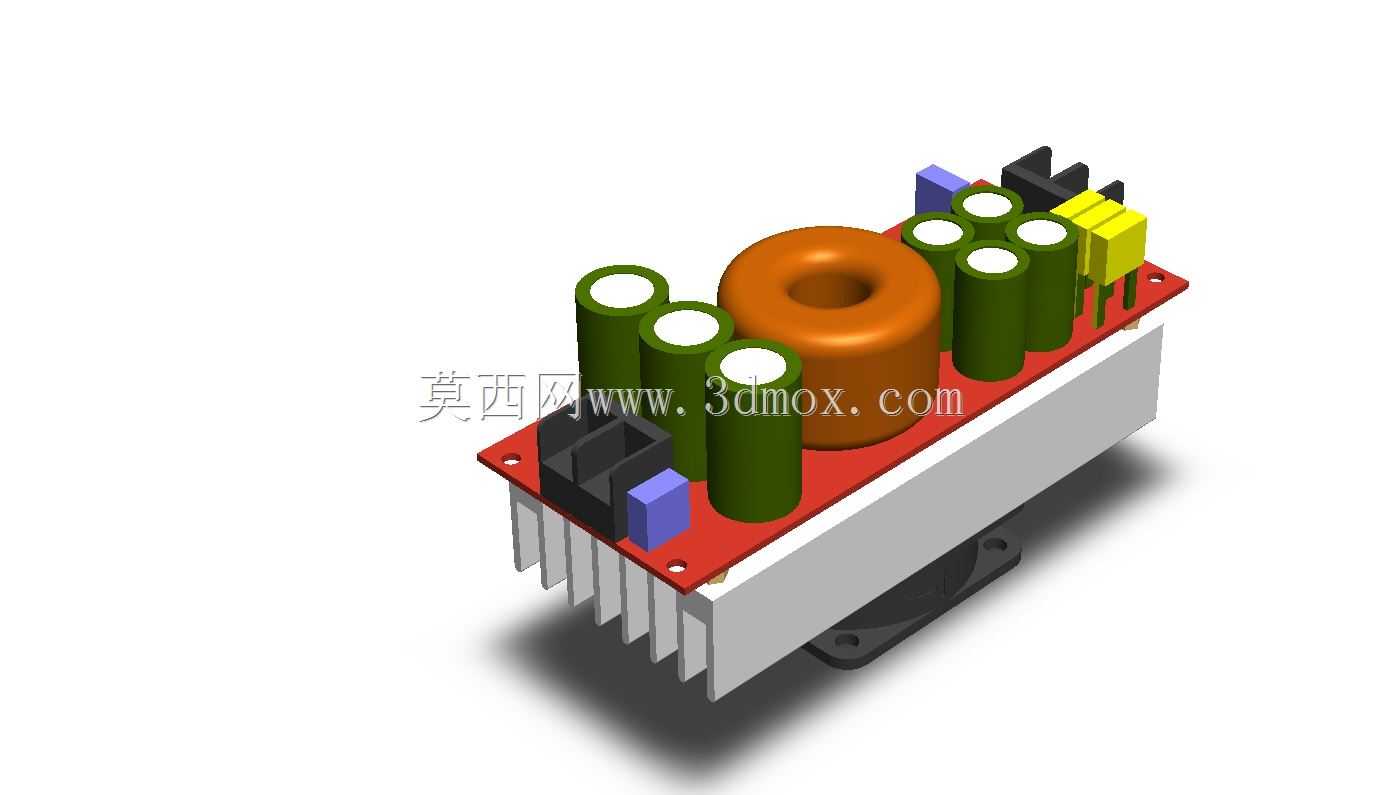

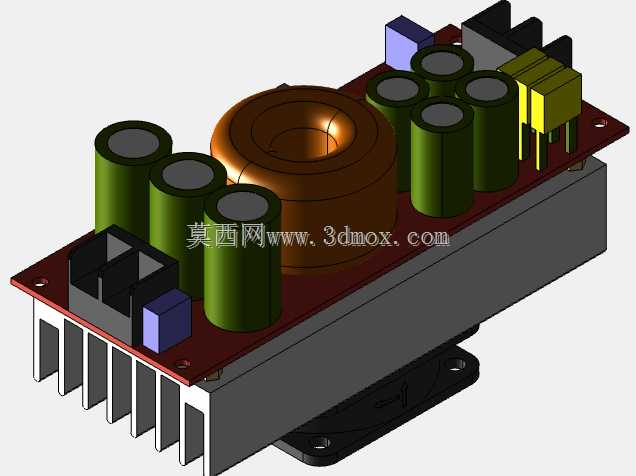

　　这款1800W升压电源模块的三维结构设计，核心围绕大功率直流电压变换场景的实际使用需求展开，在工业现场、车载改装、户外供电、小型新能源储能配套等场景中，这类升压模块常被用于将低压直流输入抬升至目标高压，为后端负载提供稳定的电压输出，解决供电电压不匹配的实际工程问题。从结构布局来看，模块采用红色PCB作为载板，核心磁环电感布置在板件中心区域，这类磁环电感具备磁漏小、饱和电流高的特性，适配1800W功率等级下的大电流通过需求，电感周边环绕布置多颗大容量电解电容，输入端电容负责滤除输入侧的纹波电流，输出端电容组则用于稳定输出电压、降低动态负载下的电压波动，电容排布避开核心发热器件的风道路径，减少热量堆积对电容寿命的影响。

　　板载的接线端子分别设置在板件边缘区域，输入、输出端子做物理分区，避免大电流走线交叉带来的干扰问题，端子旁预留的固定孔位可适配不同线径的接线端子压接需求，满足现场接线的操作空间要求。模块底部集成铝制挤压型材散热片，散热片的鳍片方向顺着模块常规安装后的自然对流方向设计，功率器件通过导热垫与散热片直接贴合，将MOS管、整流器件工作时产生的热量快速传导至散热鳍片，通过自然对流实现散热，无需额外加装风扇即可满足额定功率下的温升要求，适合在密闭、低维护需求的设备内部安装使用。

　　PCB板上还布置了多颗不同参数的小型阻容元件、稳压芯片与接插件，用于实现电压反馈、过流保护、过温保护等辅助功能，元件排布遵循强弱电分离的原则，信号采样走线远离大电流功率回路，减少功率开关过程中产生的电磁干扰对采样信号的影响，保证模块工作的稳定性。从安装边界来看，模块整体为长方体结构，散热片底部预留的安装凸耳带有标准安装孔，可直接通过螺丝固定在设备机箱的安装平面上，安装时需保证散热片鳍片方向与机箱内风道方向一致，进一步提升散热效率；板件上方的元件最高高度为磁环电感的顶部高度，设计时已预留足够的电气安全间隙，避免元件与上方机箱盖板或其他器件发生接触短路。

　　在设计思路上，这款模块没有追求极致的体积压缩，而是优先保证功率器件的散热空间与电气安全距离，电解电容与发热的功率器件、磁环电感之间预留了足够的间距，避免长期高温烘烤导致电容电解液过早干涸，延长模块的整体使用寿命；接线端子的高度与周边元件保持齐平，不会出现局部突出导致的安装干涉问题，板边的工艺边预留也适配常规SMT贴片加工的生产要求，可直接导入量产加工流程。实际选型使用时，这款模块可适配低压蓄电池组、低压直流电源的升压需求，在车载逆变前级、太阳能光伏小系统升压、工业设备直流供电改造等场景中，无需额外设计复杂的功率变换电路，直接通过螺栓固定、接线即可投入使用，结构上的标准化设计也方便后续的维护更换，出现故障时可直接整体替换，减少现场停机维护的时间。
