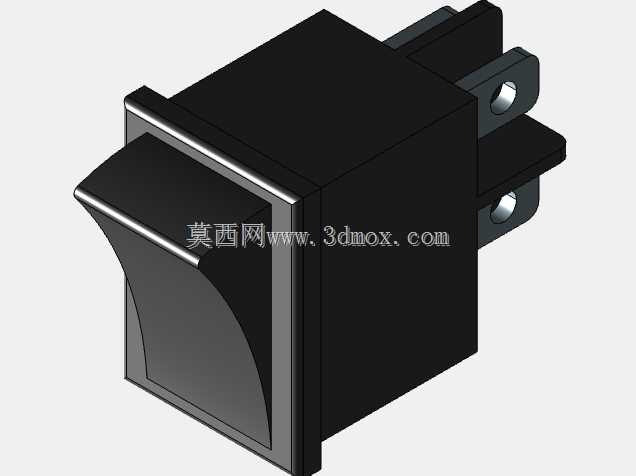

船型翘板电源开关结构设计

　　这款翘板式操作控件的设计，最初是面向工业控制柜面板、小型机电设备操作端、民用电器主控回路的通断控制需求展开，在实际选型应用中，这类控件常被布置在操作人员伸手可及的设备面板区域，承担单回路或小负载双回路的电源通断、功能档位切换作用，相比按压式按键，翘板结构的操作反馈更清晰，操作人员无需低头观察，仅凭指尖触感就能判断开关的开合状态，在车间设备操作、户外移动机电设备使用场景下，能有效降低误操作概率。

　　从结构设计逻辑来看，这款控件采用了嵌入式面板安装的结构思路，前端的操作翘板做了内凹弧面处理，指尖按压时的接触面积更大，长时间频繁操作也不会产生硌手的触感，翘板边缘做了一圈凸起的限位边框，一方面能避免日常使用中灰尘、飞溅的切削液顺着面板缝隙渗入设备内部，另一方面也能在开关处于闭合状态时，防止外物意外磕碰导致开关误触发。后端的接线端采用了插片式接线结构，配套标准的冷压接线端子就能完成接线，无需额外焊接，在设备批量装配时能大幅缩减接线工序的耗时，两个接线插片之间做了绝缘隔离挡边，能避免接线过程中铜线外露引发的极间短路问题，适配常规的低压交流、直流控制回路使用。

　　安装边界层面，这款控件采用标准的方形面板开孔尺寸，安装时从面板正面将控件主体嵌入开好的安装孔，后端通过配套的卡扣结构就能完成固定，无需额外加装螺丝紧固，面板贴合面设计了一圈密封胶条的安装槽位，如有防水防尘需求，加装对应规格的密封胶条后就能达到IP40以上的防护等级，适配多粉尘、少量溅水的车间使用环境。外形尺寸上，控件前端的操作面突出面板高度控制在合理范围，既保证了足够的按压行程，又不会因为突出过多在设备搬运、操作过程中被剐蹭损坏，主体外壳采用阻燃级工程塑料材质，满足低压电器的阻燃要求，长期工作在设备内部的温升环境下也不会出现材质变形、结构强度下降的问题。

　　在三维建模过程中，对翘板的转动配合间隙做了精准的公差预留，既保证翘板转动时无卡滞，又不会因为间隙过大出现晃动松垮的触感，内部的触点支撑结构、复位弹片的安装位都做了定位限位设计，装配时各部件能快速对位，减少生产装配环节的调整工作量。这类控件在实际应用中覆盖的场景十分广泛，从小型台式电动工具、测试仪器仪表的电源开关，到生产线小型控制盒、自动化设备的辅助功能控制开关，再到民用配电、小家电的主控开关，都能见到同结构控件的应用，设计时充分考虑了不同应用场景下的通用安装尺寸，能直接替换同规格的现有产品，无需对设备面板做二次改孔加工。建模过程中对所有的安装配合面、接线端位置、操作翘板的转动行程都做了干涉检查，确保各部件运动过程中无结构冲突，外壳的壁厚设计均匀，兼顾了结构强度与注塑生产的工艺要求，避免注塑成型时出现缩痕、翘曲等生产缺陷，接线插片的嵌件安装位做了防退结构设计，能保证插片与塑料外壳结合牢固，长期插拔接线端子也不会出现插片松动移位的问题。
