户外露营折叠不锈钢柴火炉结构设计

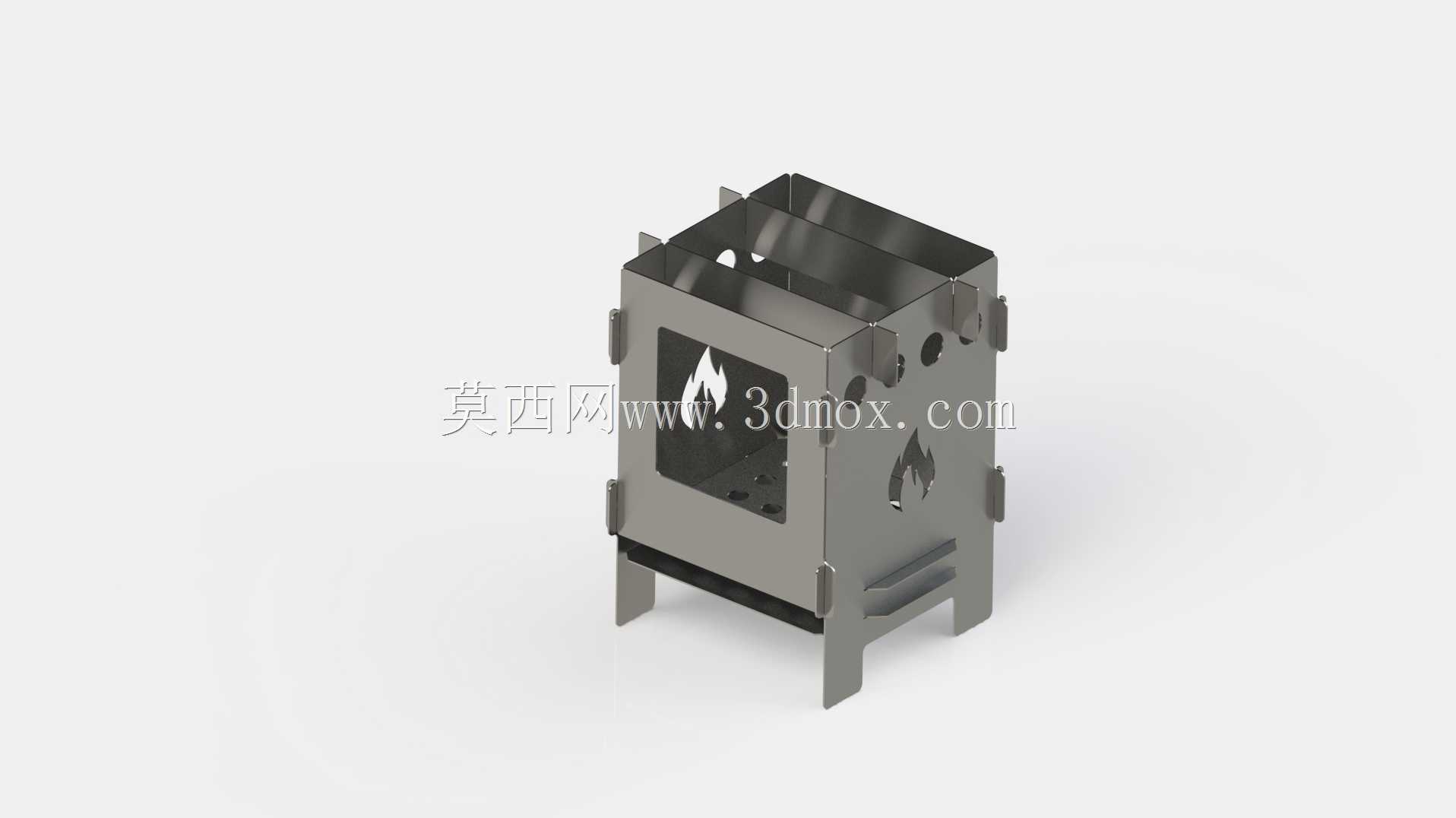

　　这款钣金拼接式不锈钢炉具，核心面向户外自驾、徒步露营、野外作业等无外接气源的炊事场景，可直接装填枯枝、碎木、固体酒精等固态燃料，为炊具提供稳定加热热源，适配直径12-24cm的套锅、烧水壶、煎烤盘等常规户外炊具，也可在应急场景下作为小型取暖热源使用。从结构设计逻辑来看，整体采用无焊接全钣金折弯拼接方案，所有部件均由1.2mm厚度的304不锈钢板材经激光切割、数控折弯成型，相邻板件通过一体冲压的卡扣结构实现锁合，无需额外螺丝、铆钉等紧固件，用户可在无工具条件下完成快速组装与拆解，拆解后所有板件可叠放为厚度不超过35mm的平板形态，可直接塞入背包侧袋或车载储物格，大幅降低户外携带的空间占用。

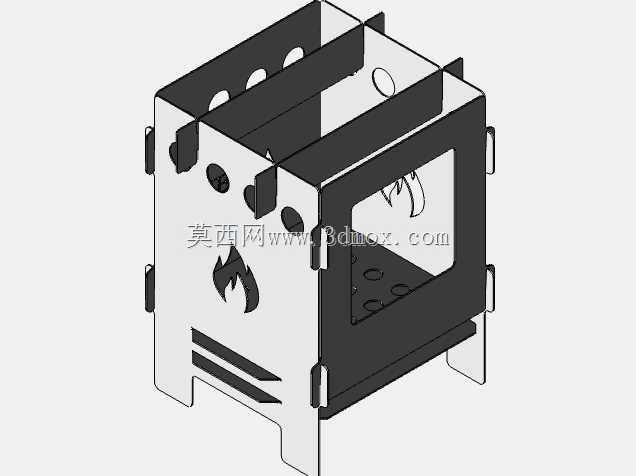

　　炉体主体为立方框架结构，内部净空尺寸为120mm×120mm×150mm，足够装填常规长度的枯枝燃料，无需提前将燃料裁切为过小尺寸，降低野外使用时的燃料处理成本；正面开设带翻边的观察窗，翻边结构可避免板材切割锐边划伤用户，使用过程中无需掀开顶部炉架即可观察内部燃料燃烧状态，及时补充燃料调整火势；观察窗下方冲压有三排倾斜式通风孔，孔道朝向斜下方，可在自然通风条件下为炉腔内部导入足够的助燃空气，同时避免燃烧过程中火星从通风孔溅出引燃周边易燃物，兼顾通风效率与使用安全性。

　　炉体两侧对称开设圆形穿绳孔与卡扣位，用户可穿入金属丝作为提手，在炉体冷却后快速转移位置，也可通过卡扣位加装配套的挡风板配件，在高海拔或大风环境下减少热量流失，提升燃烧效率；炉体顶部预留四个凸起的定位卡点，可直接承托炊具，卡点之间预留足够的排烟间隙，避免炉腔内部因密闭导致燃烧不充分，同时卡点高度为10mm，可让炊具底部与炉体顶面保持足够间距，避免火焰直接舔舐炊具侧壁造成的局部积碳。炉体底部四个支脚采用一体折弯成型，支脚高度为20mm，可让炉体底面与放置台面保持足够间距，避免燃烧过程中炉体高温直接传导至地面，降低引燃草地、野餐垫的风险，支脚底部做了圆弧过渡处理，不会在硬质桌面留下划痕。

　　所有板材的切割边缘均做了0.5mm的倒钝处理，避免用户在组装、拆解过程中被锐边割伤，板件上的卡扣结构经过反复折弯测试，可承受至少50次反复拆装不会出现金属疲劳断裂，适配户外场景下高频次使用的需求。从安装边界来看，组装完成后整体占地尺寸为150mm×150mm×180mm，仅需一块平整的硬质地面即可放置，无需额外的固定结构，若在草地等松软地面使用，可在支脚下方垫上平整石块即可保证放置稳定性。炉体侧面预留的圆形开孔也可作为二次进风口，在长时间燃烧时可平衡炉腔内部气压，避免出现倒烟问题，同时该开孔也可适配配套的小型鼓风配件，在需要猛火快速加热时提升进风量，缩短烧水、烹饪的等待时间。整体结构没有多余的装饰性设计，所有开孔、折弯结构均服务于燃烧效率、使用安全性与便携性的核心需求，钣金展开排版时充分考虑板材利用率，所有部件可在单张400mm×400mm的标准板材上完成排样，加工过程中几乎没有多余废料，适合小批量量产加工。
