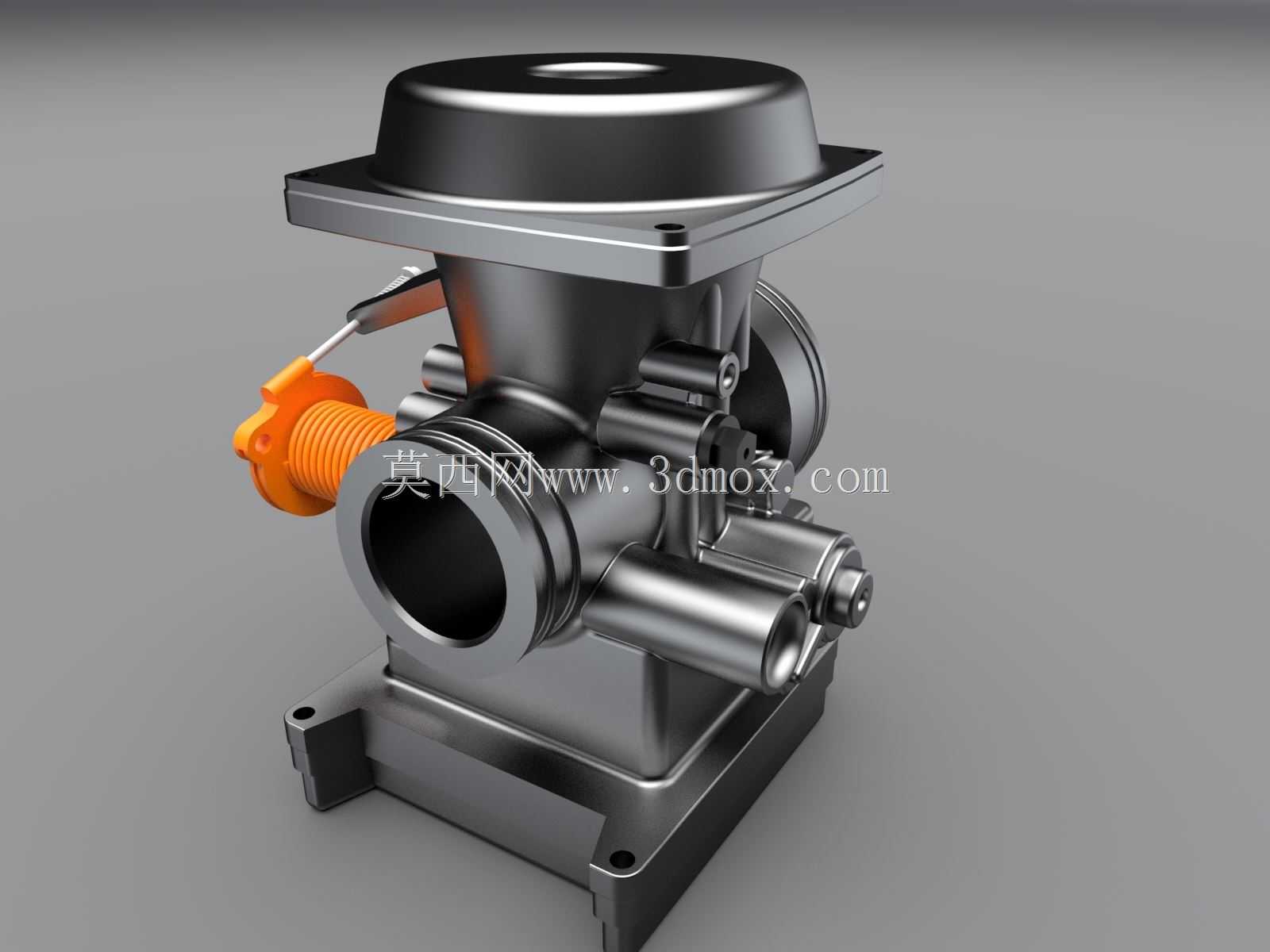

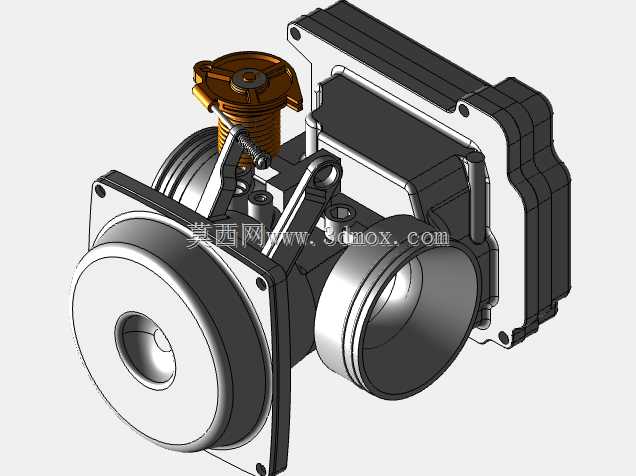

摩托车化油器精密结构三维数模

　　这款化油器结构主要应用于小排量踏板摩托车的燃油供给系统，作为发动机进气与燃油混合的核心部件，直接决定动力输出的平顺性与燃油经济性。从结构设计来看，整体采用侧吸式浮子室布局，左侧大口径接口对接空气滤清器侧的进气通道，中部喉管位置设置节气门与油针配合结构，顶部的柱塞式节气门通过弹簧预紧实现回位，侧面的怠速调节螺钉与主量孔油路独立布局，可分别对应不同工况下的混合气浓度调整需求。安装边界上，主体安装法兰面设置四个对称定位孔，孔位公差按照摩托车通用安装标准设计，可直接适配多数100-125cc排量踏板车的进气歧管接口，整体横向安装尺寸控制在120mm范围内，纵向高度不超过90mm，不会与车架周边覆盖件产生干涉。

　　设计过程中优先考虑了油路的密封性，浮子室与主壳体的结合面采用平面密封结构，油针与节气门的配合间隙控制在0.02mm以内，避免不同工况下出现漏油或者混合气浓度异常的问题。喉管处的真空度引出通道直接连通浮子室的油面控制机构，可根据进气流量动态调整供油量，兼顾低速扭矩输出与高速工况的燃油供给稳定性。实际装车场景中，该结构可满足日常通勤、短途载物等不同负载下的动力需求，怠速工况下的油路供给稳定，不会出现怠速熄火或者转速波动过大的问题；急加速工况下，加速泵结构可额外补充燃油，避免混合气过稀导致的动力迟滞。

　　从结构拆分来看，所有零部件的装配关系都符合实际量产工艺要求，塑料浮子、铜质量孔、弹簧、节气门轴等标准件都采用行业通用规格，后续做结构改型或者适配不同排量机型时，仅需要调整主量孔孔径、油针锥度以及弹簧预紧力即可，不需要大幅改动主体壳体结构。壳体的加强筋布局沿着进气通道的受力方向设置，既可以降低整体重量，也能避免安装紧固时出现壳体变形，保证各个结合面的密封性能。进气口的过渡圆角经过优化，可降低进气阻力，提升充气效率，间接优化发动机的动力响应速度。
