迷你温湿度传感器塑料防护外壳结构

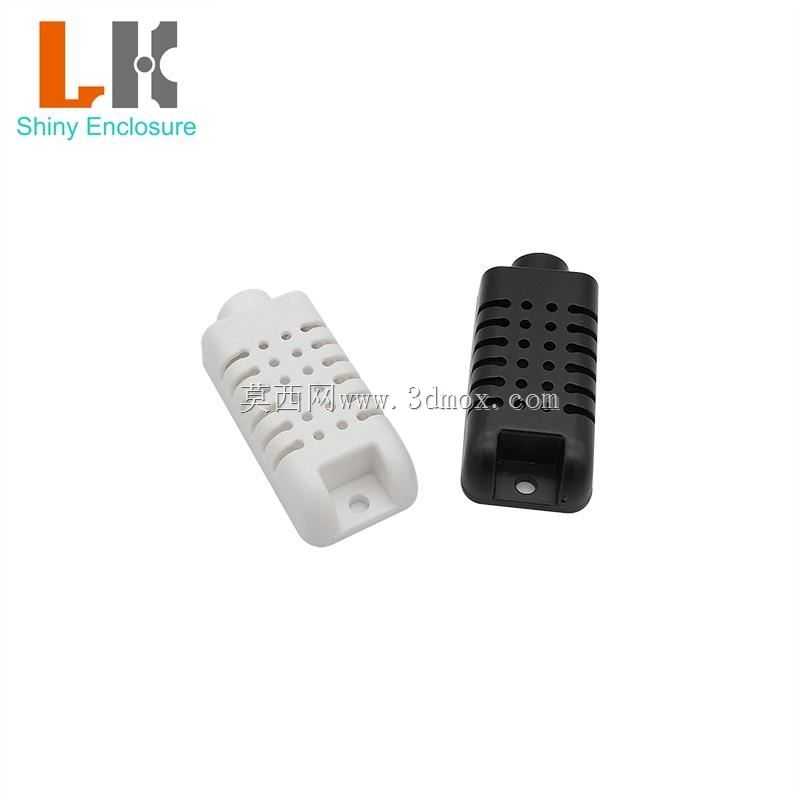

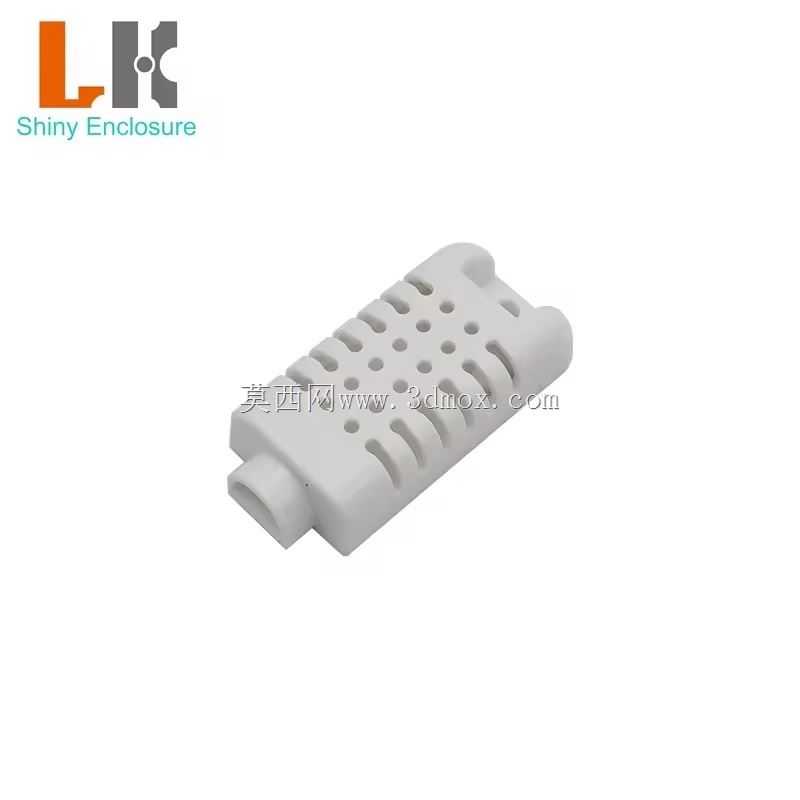

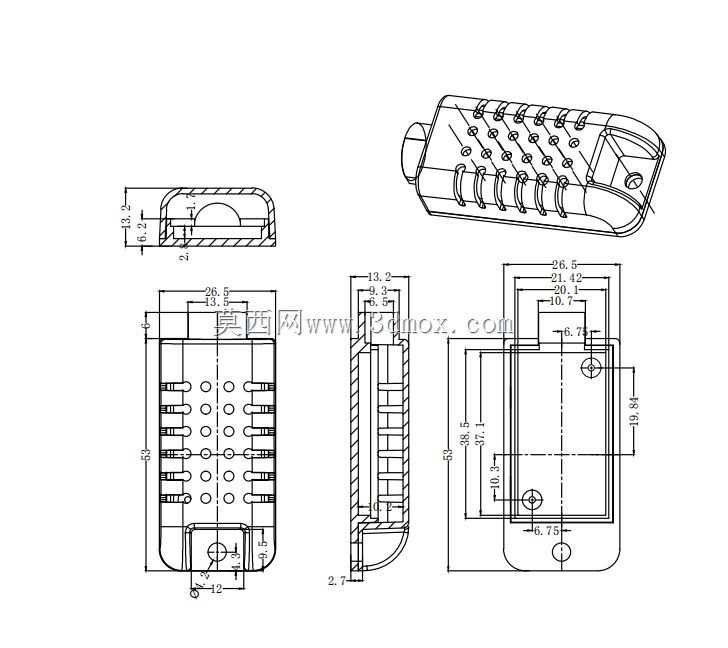

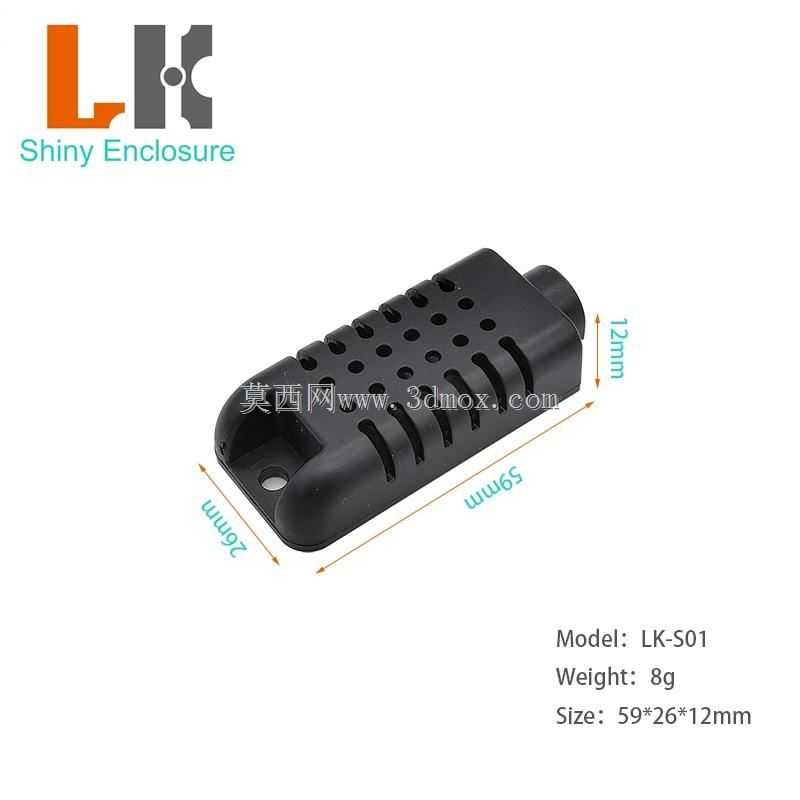

　　这款小型塑料壳体是面向温湿度传感检测场景开发的防护承载结构，在工业现场的环境监测点位、仓储温湿度采集节点、农业大棚环境监测终端、机房环境监控单元中，这类外壳是核心传感元件的直接承载防护部件，需要同时兼顾内部电路板的固定防护、外部环境的气流交换、安装场景的适配性等多重需求。从实际使用场景出发，这类小型传感外壳常被安装在设备机柜内壁、仓储货架侧方、大棚支架表面、室内墙面等位置，部分场景下还需要适配穿线走线需求，因此外壳的出线端做了半开放的槽型接口设计，能够兼容不同线径的传感连接线穿出，同时避免线材在接口处出现过度弯折导致的线芯断裂问题。外壳整体外形尺寸控制在59x26x12mm的紧凑区间，属于迷你型安装尺寸，能够适配狭小空间内的安装需求，不会占用过多的安装点位空间，在密集布设的传感监测网络中，这种小尺寸外壳能够降低对布设空间的要求，适配更多隐蔽安装的场景需求。

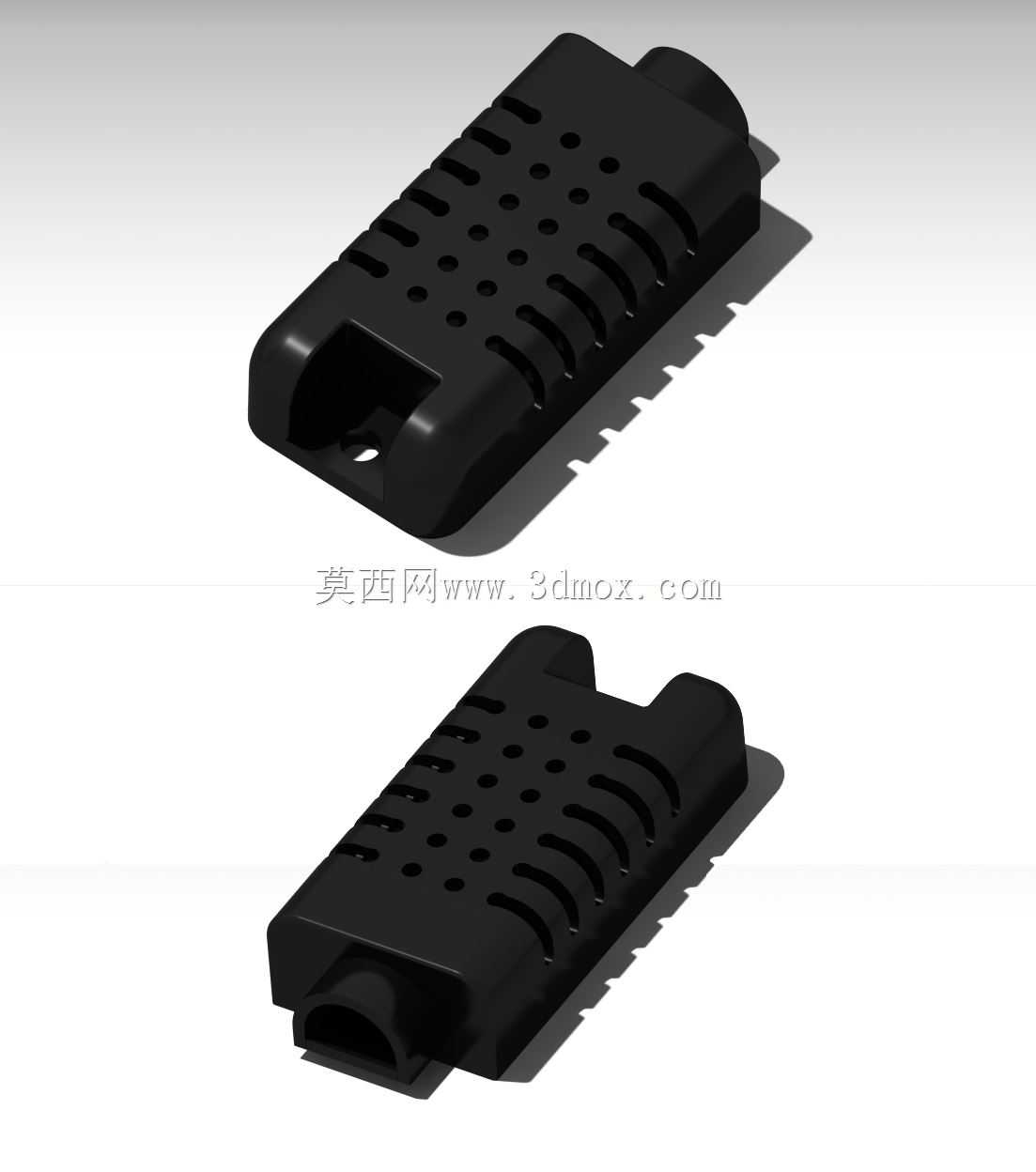

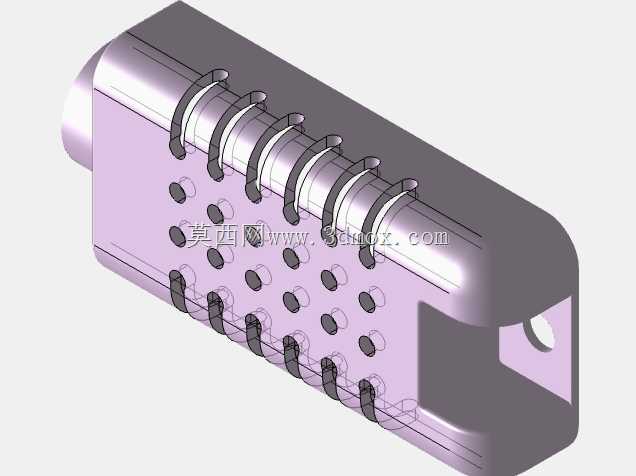

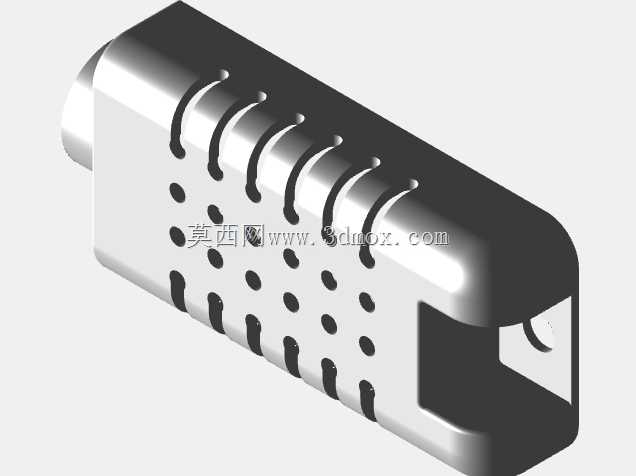

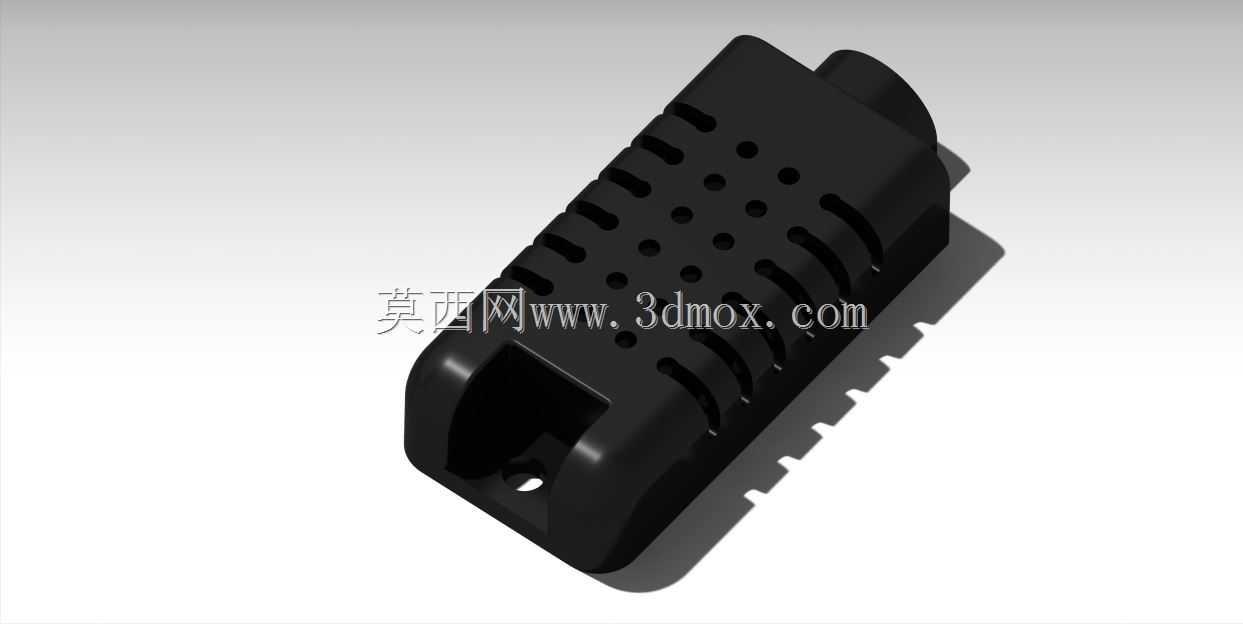

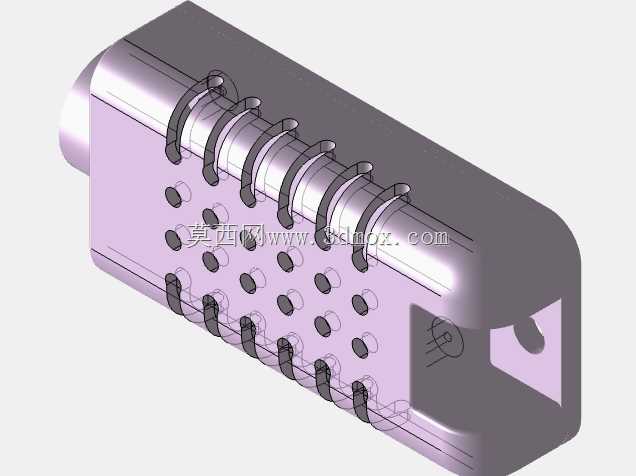

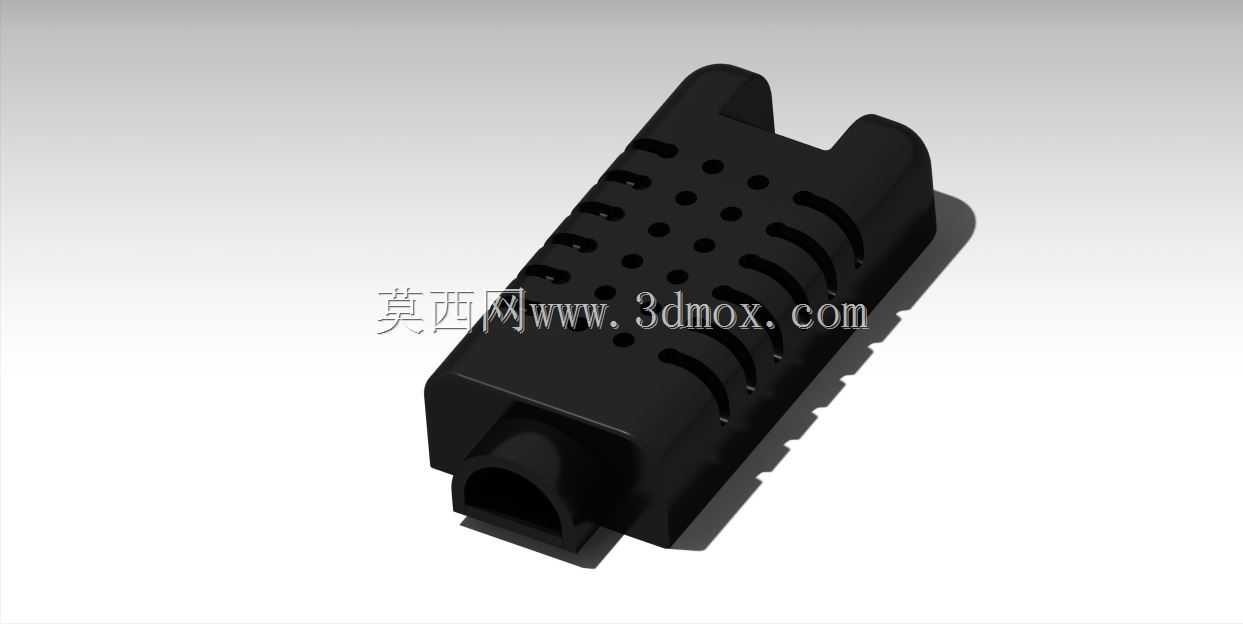

　　从结构设计的角度来看，外壳表面开设了多组不同形态的通气结构，包含阵列排布的圆形通孔与长条形通槽，两类通气结构的布局经过气流走向优化，能够保证外部环境空气可以顺畅进入壳体内部，与内部的温湿度传感元件充分接触，避免壳体封闭导致的检测数据滞后、数值偏差问题；同时通气孔的尺寸经过控制，能够阻挡大颗粒的灰尘、杂物进入壳体内部，降低内部电路积灰导致的元件故障概率，在常规室内、普通工业非强腐蚀场景下，这种开孔平衡了通气效率与基础防护能力。壳体的边角全部做了圆弧过渡处理，没有尖锐的直角结构，一方面是注塑成型工艺的需求，能够降低注塑过程中的应力集中问题，减少壳体成型后的翘曲、开裂风险，提升注塑生产的良率；另一方面在安装、维护过程中，圆弧边角不会划伤操作人员，也不会在安装接触面上刮蹭损坏其他设备表面。

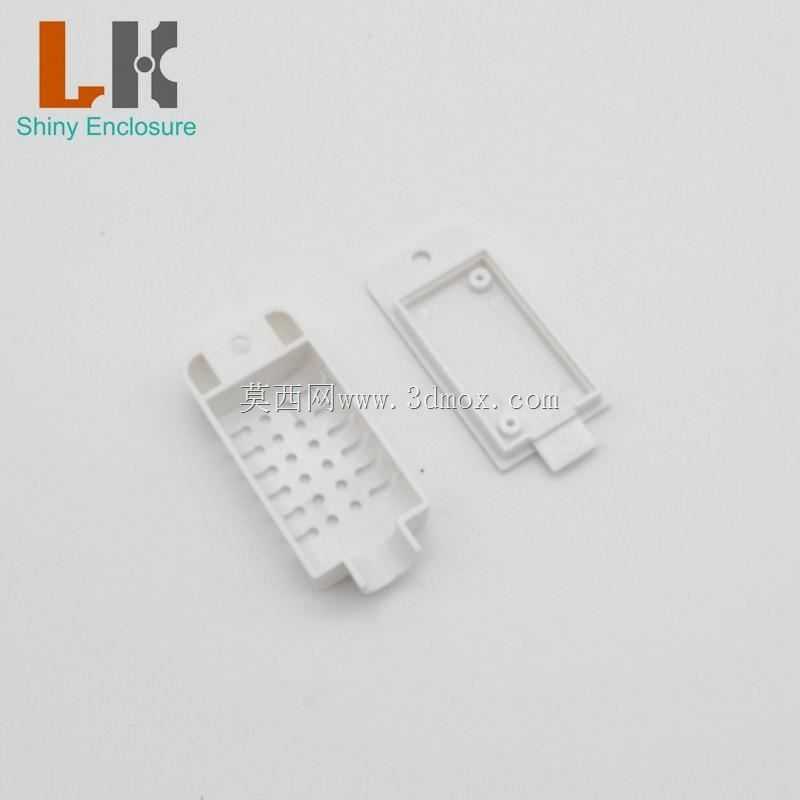

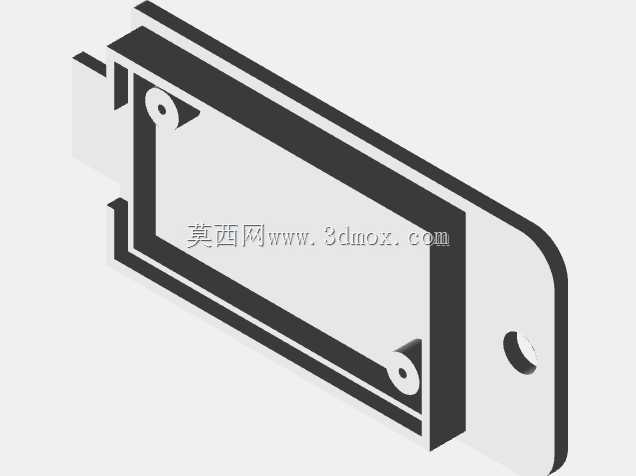

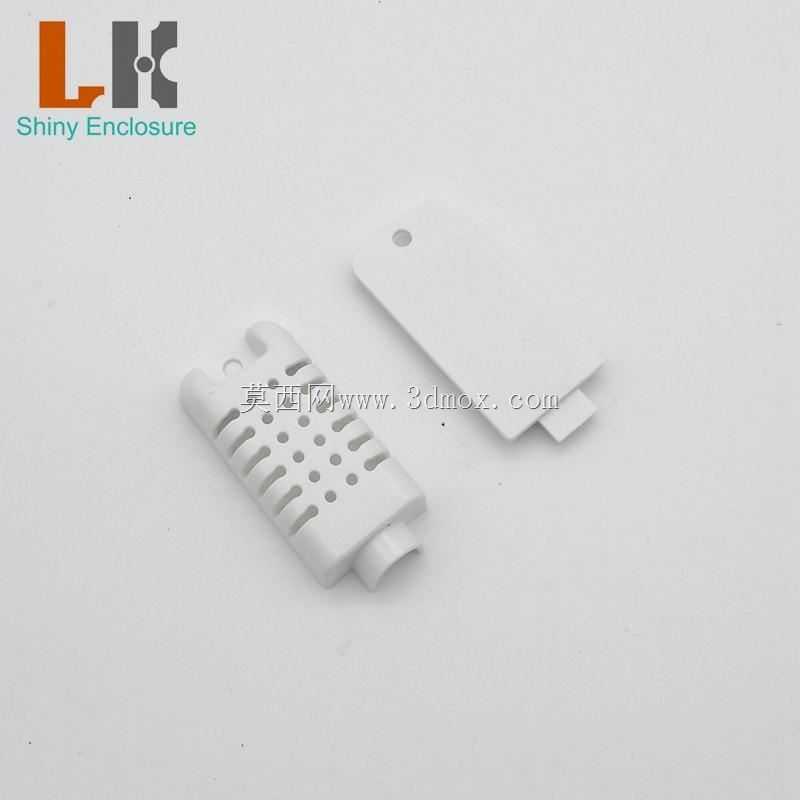

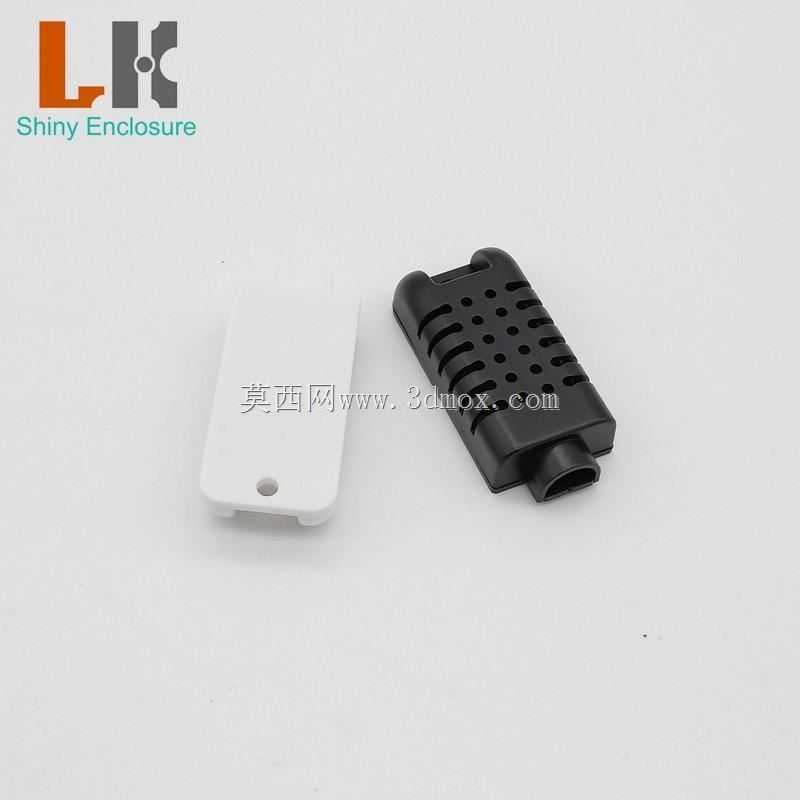

　　壳体的上下盖配合结构采用了卡扣式的预装定位设计，在装配时可以先通过卡扣实现上下盖的预固定，不需要额外的工装夹持就可以进行后续的超声波焊接或者螺丝锁付工序，能够提升装配环节的效率。壳体一端预留的挂装孔位，可以适配自攻螺丝、扎带等多种固定方式，既可以通过螺丝直接固定在硬质安装面上，也可以通过扎带捆绑在支架、管线等非平面结构上，大幅提升了安装场景的适配性。外壳表面的加强筋结构沿着壳体长边方向排布，在不增加壳体壁厚的前提下提升了整体的结构强度，避免在安装锁紧、日常使用过程中出现壳体变形挤压内部电路板的问题，同时合理的筋位布局也能够减少注塑过程中的材料收缩变形，保证壳体的平面度与尺寸精度，让上下盖的配合间隙更加均匀。

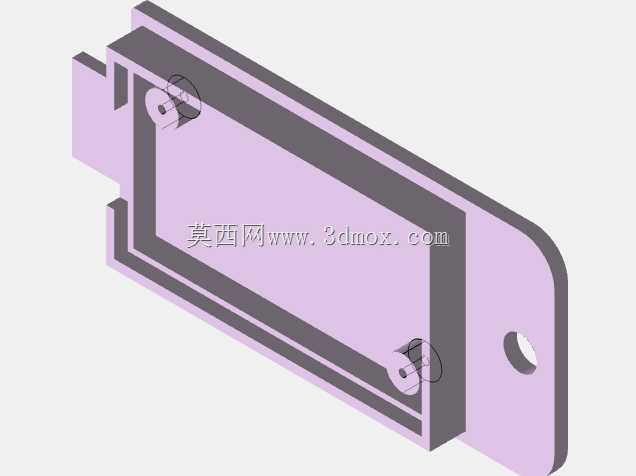

　　在实际选型应用中，这类外壳需要匹配内部PCB板的安装柱位置，壳体内侧预留的定位柱可以直接对电路板进行限位，不需要额外打胶固定，方便后续的元件检修更换；外壳的壁厚控制在均匀的1.5mm区间，既能够保证足够的结构强度，也不会因为壁厚过大导致材料成本升高、成型周期变长。针对温湿度传感的特殊需求，外壳的通气区域避开了内部电路板的核心元件焊接位置，能够避免凝露产生的水滴直接滴落在元件引脚上面，降低短路风险。这种紧凑化的外壳设计，能够让传感终端的整体重量控制在很轻的区间，即使是粘贴式安装也能够长期固定不脱落，适配更多轻量化安装的场景需求，在民用环境监测、工业物联网节点布设等领域都有广泛的适配空间。
