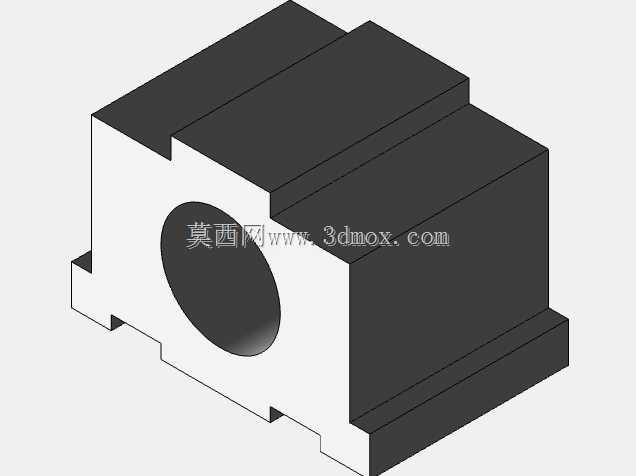

从实际使用的功能特性来看,该结构的主体分为三个功能区域:前端的圆形通孔区域是绕组引脚与磁芯中柱的配合位,绕制完成的漆包线绕组会嵌装在腔体内部,前端圆孔可直接穿过磁芯中柱,配合两侧的磁芯定位槽完成EI型或者EE型磁芯的装配,不需要额外的磁芯固定卡扣,依靠骨架本身的卡槽结构就能完成磁芯的预定位,后续点胶或者包胶带固定时不会出现磁芯偏移的问题;上部的三道平行凸棱是绕组的分隔限位结构,能够在绕制初级、次级、屏蔽绕组时实现物理分隔,避免不同绕组之间出现漆包线堆叠错位,降低绕组间的分布电容,提升变压器的耐压绝缘性能,同时凸棱的高度经过匹配设计,刚好能让外层包缠的绝缘胶带与凸棱顶面齐平,不会出现胶带凸起导致的装配干涉问题;下部的带卡槽安装底座是直接对接设备安装位的结构,底座两侧的凸边与缺口是定位卡合结构,既可以直接卡在PCB板的对应开孔里完成波峰焊固定,也可以通过底座的缺口穿入螺丝完成螺装固定,适配不同的设备装配工艺需求。在小功率AC-DC电源模块、工控板卡辅助供电回路、消费类电器内置供电单元的设计场景里,这类带屏蔽安装基座的变压器骨架是绕制工频或小功率高频电源变压器的核心承载结构,区别于开放式无屏蔽的骨架设计,该结构自带半包围式的屏蔽腔体与一体化安装底座,能够在紧凑的设备内部空间里同时完成绕组承载、电磁屏蔽、快速安装固定三个核心功能,不需要额外加装屏蔽罩与独立安装支架,能有效缩减电源部分的整体装配体积,适配板载安装、螺装固定两种常见的设备内部装配方式。
做这类结构的三维建模时,首先要明确适配的磁芯规格与绕组线径、匝数对应的空间需求,腔体内部的净空尺寸要预留出漆包线绕制后的公差余量与绝缘层厚度,不能直接按照磁芯的理论尺寸做贴合设计,否则实际绕线后会出现磁芯无法装入的问题;前端的圆形通孔直径要比磁芯中柱的直径大0.1-0.2mm,既保证磁芯装配时的顺畅度,又不会因为间隙过大导致磁芯松动产生工作噪音;上部的分隔凸棱厚度要控制在0.8-1.2mm之间,过薄会导致注塑成型时出现缺胶、强度不足的问题,过厚则会占用绕组的有效绕线空间,导致需要的绕线幅宽无法满足;下部安装底座的卡槽尺寸要匹配PCB板的标准厚度与常用螺丝的公称直径,卡槽的倒角要做C0.3的导入角,方便装配时快速对位,不需要反复调整位置。
从安装边界的尺寸约束来看,这类骨架的整体外形为方块状结构,长度、宽度、高度的比例控制在3:2:2左右,能够适配绝大多数小功率电源模块的安装空间要求,安装底座的底面为全平面设计,装配后与安装面的贴合间隙不超过0.1mm,避免变压器工作时因为贴合不牢产生振动噪音;前端的圆孔中心高度与底座安装面的距离要匹配PCB板上焊盘的高度,保证引脚插入焊盘后不会出现骨架倾斜的问题;两侧的磁芯定位槽深度要一致,保证磁芯装配后两个E型磁芯的对接面完全贴合,不会出现气隙不均匀导致的电感量偏差问题。
在实际的设备应用中,这类带一体化屏蔽与安装结构的变压器骨架,相比传统的开放式骨架,能够降低变压器对外的电磁辐射量,减少对周边敏感电路的电磁干扰,同时省去了额外加装屏蔽罩、安装支架的物料成本与装配工序,在小批量多品种的电源产品开发里,能够直接选用对应规格的骨架完成变压器绕制,不需要单独开模定制结构件,缩短产品的开发周期;建模过程中还要注意所有的棱边都要做圆角处理,避免绕线时尖锐的棱边刮破漆包线的绝缘漆层,导致绕组短路的问题,圆角半径一般控制在0.2-0.5mm之间,既不会刮伤漆包线,也不会因为圆角过大占用过多的绕线空间。
