混沌运动三摆联动机械结构设计

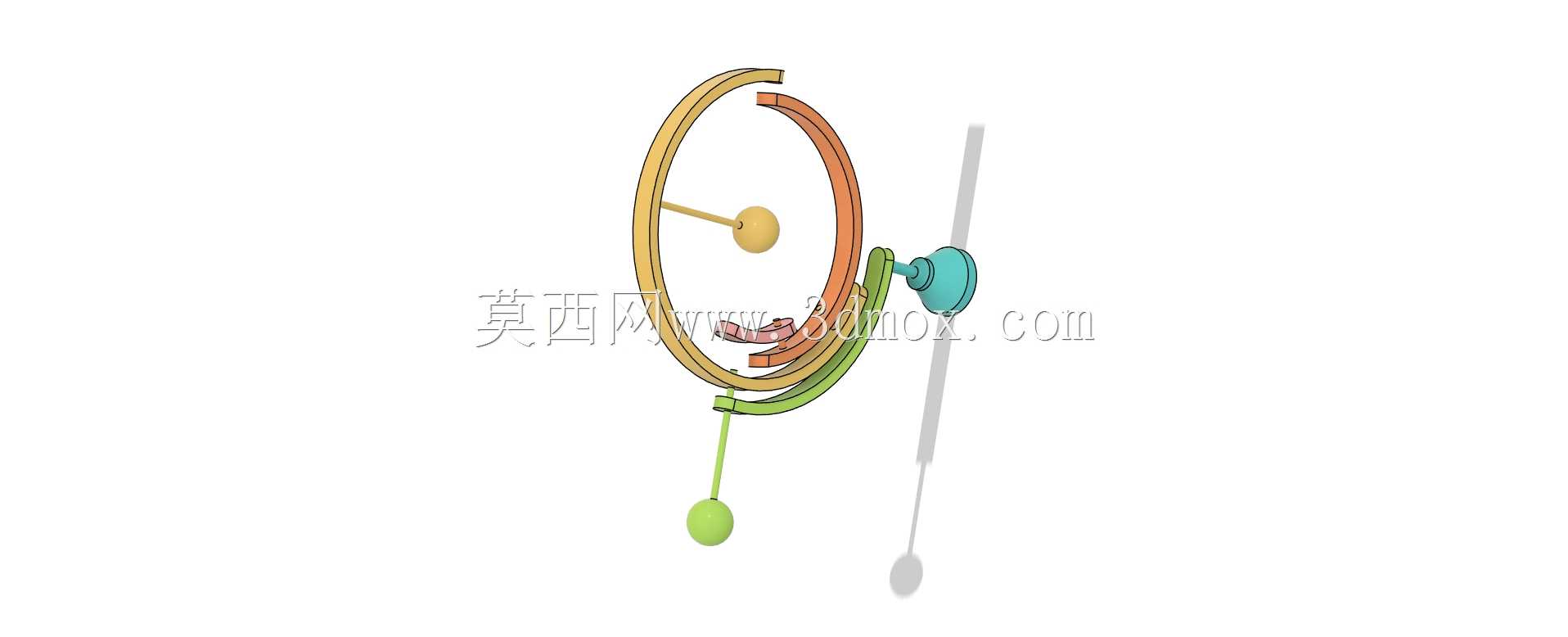

　　这套三摆联动结构，核心依托多刚体铰接的运动学特性实现无规则混沌运动输出，在机械原理教学演示、物理实验教具开发、动态艺术装置搭建场景中有着明确的应用价值。从实际功能层面看，三个摆体通过铰接副依次串联，最上端摆环与固定基座铰接，中间摆环与上端摆环铰接，最下端摆体与中间摆环铰接，末端设置配重摆锤，当给任意一个摆体施加初始扰动后，三个摆体的运动相互耦合，不会出现周期性重复的运动轨迹，能够直观展示非线性动力学系统的混沌特性，可作为高校机械原理、大学物理课程的实体演示教具，也可嵌入科普展项的互动装置中，让参观者通过手动拨动摆体直观感受混沌运动的不可预测性。

　　设计过程中，首先对各摆体的铰接间隙做了针对性控制，所有铰接位置采用小间隙轴孔配合，既保证摆体转动无卡滞，又避免间隙过大导致运动过程中出现额外晃动干扰混沌运动的呈现效果。各摆体的质量分布经过反复调校，上端摆环采用等截面环形结构，质心落在自身铰接轴的正下方，中间摆环的质心相对铰接轴有小幅偏心，最下端摆锤采用集中质量设计，通过细杆与中间摆环连接，这种质量分配方式能够让三个摆体的运动耦合度处于合适区间，既不会因为某一级摆体质量过大带动其余摆体做单摆周期运动，也不会因为质量过轻导致扰动后运动快速衰减。

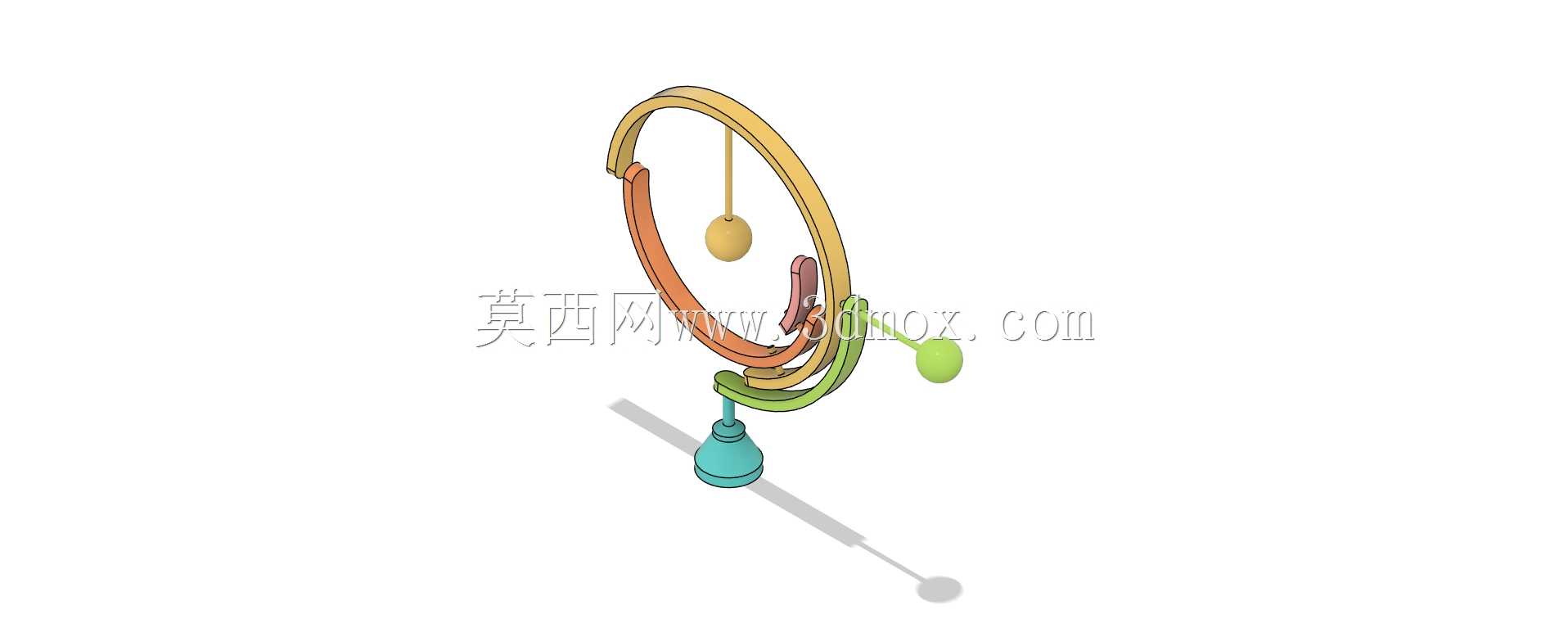

　　从安装边界来看，整套结构的固定端仅为最上端的基座连接位，基座底部设置标准安装法兰，可直接固定在桌面、展架台面上，安装时需要保证基座的铰接轴处于绝对竖直状态，若铰接轴存在倾斜，会导致摆体运动受重力分力影响，出现定向偏转的情况，无法呈现理想的混沌运动效果。整套结构的横向运动最大边界为最上端摆环的外径范围，纵向运动最大边界为最下端摆锤自然下垂时的最低点到基座安装面的距离，安装时需要在摆体运动范围内预留足够的无遮挡空间，避免摆体运动过程中与周边物体发生碰撞。

　　所有零部件的结构都做了适配3D打印的工艺优化，摆环、摆杆、铰接轴、配重块、基座等零件均采用无倒扣、少支撑的结构设计，打印完成后仅需去除少量支撑即可完成组装，铰接位置的轴孔配合公差按照FDM3D打印的工艺精度做了适配，无需额外打磨即可实现顺畅转动。组装时按照从下到上的顺序依次连接摆体，最后将上端摆环与基座铰接，组装完成后可手动拨动任意摆体测试运动流畅度，若出现转动卡滞的情况，可适当调整铰接轴的插入深度，避免轴端顶紧相邻摆体的端面造成摩擦阻力过大。

　　在实际使用场景中，这套结构除了作为教学演示教具外，还可作为动态艺术摆件放置在办公空间、科普展厅，依靠初始扰动后的长时间无规则运动形成独特的动态视觉效果，也可在摆体上加装小型LED灯珠，通过长曝光拍摄记录混沌运动的光轨，用于非线性动力学相关的科普内容创作。结构的铰接位置预留了加装阻尼片的安装槽，若需要延长摆体的运动时长，可在铰接位置加装低阻尼聚四氟乙烯垫片，减少铰接处的摩擦损耗，让单次扰动后的运动持续时间提升三倍以上；若需要缩短运动衰减时间，可更换阻尼稍大的橡胶垫片，适配不同场景下的运动时长需求。整套结构没有复杂的传动零件，日常维护仅需定期检查铰接轴的松紧度，避免长期运动后轴件松脱导致摆体脱落即可，无需额外的润滑维护，使用门槛极低。
