圆形雷达防护安装支架配套端盖结构

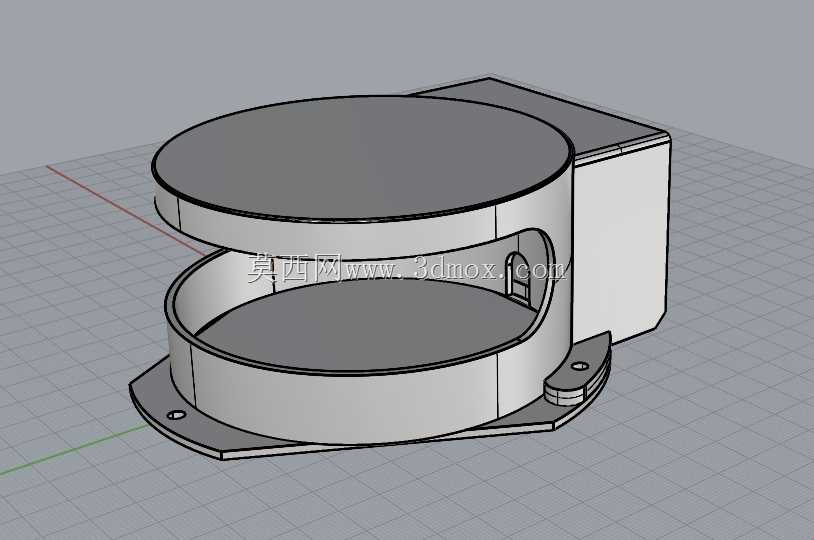

　　这套圆形雷达配套的支架与端盖结构，主要面向近距离环境感知类雷达的安装防护需求，常见于工业AGV避障、小型服务机器人周边探测、自动化产线区域防入侵检测这类场景，核心作用是给内置的雷达传感模块提供稳定的安装基准，同时隔绝外部粉尘、轻微磕碰对内部精密电路与天线部件的影响。从结构设计逻辑来看，整体采用上下分体式布局，下半部分为带安装法兰的环形支架主体，上半部分为圆形密封端盖，侧方预留的方形腔体用来放置雷达的信号处理电路板与接线端子，不需要额外外置接线盒，能减少整体安装占用的空间。

　　安装法兰上预留的两个固定孔位，适配常用的M4规格膨胀螺丝或者机牙螺丝，安装时可以直接固定在设备壳体平面、墙面或者支架立杆的顶部安装板上，法兰底部做了0.8mm的下沉台阶，安装时可以嵌入预先开好的定位槽里，避免长期使用后受震动出现位置偏移，保证雷达探测角度的基准不会发生偏差。环形支架的侧壁开有一个椭圆形的走线与调试开口，日常调试时不需要拆开上端盖，就可以通过这个开口完成接线、拨码调节参数的操作，开口边缘做了R2的圆角处理，避免穿线时刮破线缆的绝缘层，后期如果需要更高的防护等级，也可以在这个开口处加装配套的橡胶密封堵头，满足IP54以上的防护要求。

　　上端盖与环形支架采用止口配合结构，止口的配合间隙控制在0.15mm，既可以保证装配时的定位精度，也能在接缝处加装O型密封圈实现防水防尘，端盖的顶面做了整面的平面设计，没有多余的凸起结构，不会对雷达的微波信号造成遮挡或者反射干扰，端盖厚度设置为2mm，采用ABS或者PC注塑成型时能保证足够的结构强度，同时不会因为壁厚过大造成信号衰减。侧方的方形电路板腔体与环形支架为一体化结构，腔体的内部尺寸按照常用的24GHz毫米波雷达处理板的通用尺寸设计，预留了0.5mm的装配间隙，方便电路板的装入与固定，腔体与环形支架的连通处开有穿线孔，内置的雷达天线模块的连接线可以直接穿过该孔接入处理板，不需要额外走明线。

　　整体结构的外形轮廓以圆形为主，最大外径根据常用的小型雷达探测模块尺寸设置，安装法兰的外伸长度控制在合理范围，不会因为法兰过大造成安装时与周边其他部件产生干涉，整体高度控制在较低的区间，安装在移动设备上时不会因为重心过高增加设备运行时的震动幅度。在建模细节上，所有的棱边都做了最小R0.5的圆角处理，既符合注塑加工的工艺要求，避免出现应力集中导致的部件开裂，也能减少安装调试过程中尖锐边角对操作人员的划伤风险。固定孔位的位置度公差按照IT9级设置，能适配大部分现场安装的孔位偏差，不需要现场重新扩孔调整。这套结构在实际使用时，可以根据不同雷达模块的天线尺寸调整环形支架的内部直径，也可以根据安装场景的需求调整安装法兰的孔位间距，适配不同的安装基面，不需要对整体结构做大幅度的改动，具备较好的通用性，既可以用于新设备的配套设计，也可以作为旧设备加装雷达探测模块时的配套安装防护结构使用，减少现场改装的工作量。
