SOT-23-THN封装14引脚电子元器件三维结构

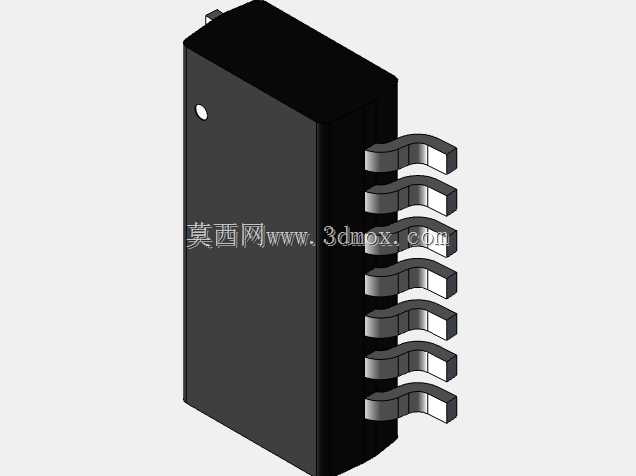

　　在车载电子、工业控制板卡的高密度PCB布局场景中，这类14引脚的SOT-23-THN封装器件是电源信号链路里的核心组成部分，常被用于小功率电源转换、信号调理通路中，承担电压变换、信号滤波或运算放大的实际功能，适配板上空间局促、对器件贴装高度有严格限制的设计场景。从结构设计角度看，该封装采用双侧翼形引脚排布，单侧引出7个引脚，引脚共14个，引脚采用弯折成型的鸥翼结构，这种结构在SMT回流焊过程中能更好释放焊接应力，减少引脚共面度偏差带来的虚焊风险，同时引脚的弯折弧度经过标准化设计，能匹配常规钢网开孔尺寸，适配量产阶段的贴片工艺要求。

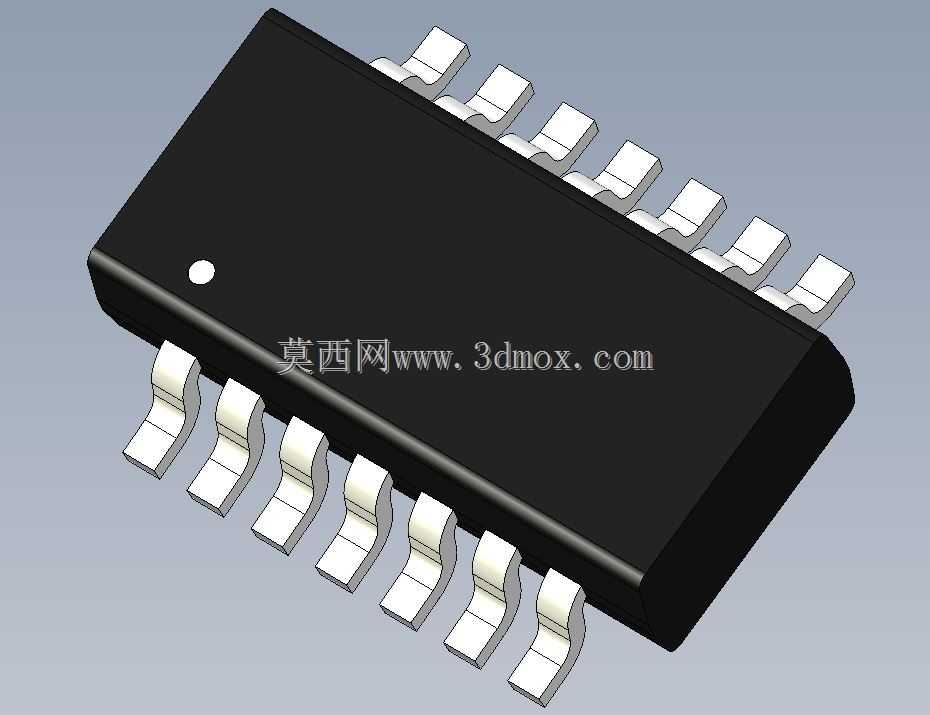

　　封装本体采用黑色环氧塑封材质，本体边角做了小角度倒角处理，一方面是塑封模具脱模的工艺需求，另一方面能减少生产转运过程中边角崩裂的概率，本体表面的圆形定位标记是引脚1的识别标识，在SMT贴片工序的视觉对位环节，该标记能被设备视觉系统快速捕捉，确认器件贴装方向，避免反向贴装导致的电路功能失效。做三维建模时，需要严格把控引脚的共面度公差，所有引脚的底部焊端平面需处于同一基准面，公差控制在0.1mm以内，否则模型导入PCB装配环境后会出现引脚与焊盘悬空的干涉问题，无法准确模拟实际贴装状态。

　　封装本体的长宽尺寸遵循SOT-23-THN的行业通用规范，本体厚度适配常规板上器件的高度限制，不会与上层板卡或者结构件产生装配干涉，双侧引脚的伸出长度、引脚间距严格按照JEDEC相关封装标准设定，引脚间距为1.27mm标准间距，能匹配通用PCB焊盘设计规范，设计人员在调用该模型进行PCB布局时，可直接按照标准封装规则绘制焊盘，无需额外调整尺寸。在实际设备应用中，这类封装器件常布置在PCB板的电源输入侧或者信号采集端口附近，因为其封装体积小，能紧贴输入接口布置，缩短电源走线或者信号走线的长度，减少线路上的干扰耦合，提升电路工作稳定性。

　　建模过程中对引脚的弯折处做了圆角过渡处理，还原实际器件引脚冲压成型的工艺特征，避免直角结构带来的应力集中问题，同时引脚的焊端平面做了微凸处理，还原实际器件引脚焊端的镀层表面形态，让渲染效果更贴近真实器件的外观质感。本体上的定位标记采用凹印结构，深度控制在0.05mm左右，既还原了实际封装的标识特征，又不会因为标记过深影响本体的结构强度。在进行整机结构装配校验时，该模型可用于检查器件与周边结构件的安全间隙，确认器件贴装后不会被周边的散热片、固定柱或者连接器遮挡，满足生产环节的维修、检测操作空间要求，比如在做板卡三防漆涂覆工序时，可通过模型确认器件周边的涂覆避让空间，避免漆液流入引脚间隙影响焊接可靠性。另外，该封装的散热特性也在建模时做了对应考量，本体底部与PCB表面的间隙按照实际器件的贴装高度设定，能准确模拟焊接后焊锡填充的空间，帮助设计人员评估器件工作时的散热路径，确认是否需要在器件下方布置散热过孔来提升散热能力，适配不同功率等级的电路应用需求。对于刚接触电子结构设计的人员来说，调用这个标准化的封装模型，能快速熟悉SOT类贴片封装的结构特征，掌握引脚排布、定位标识、安装间隙的设计要点，避免在PCB布局时出现封装尺寸不匹配、引脚间距错误等低级问题，缩短板卡设计的迭代周期。
