智能电机配套安装固定支撑结构

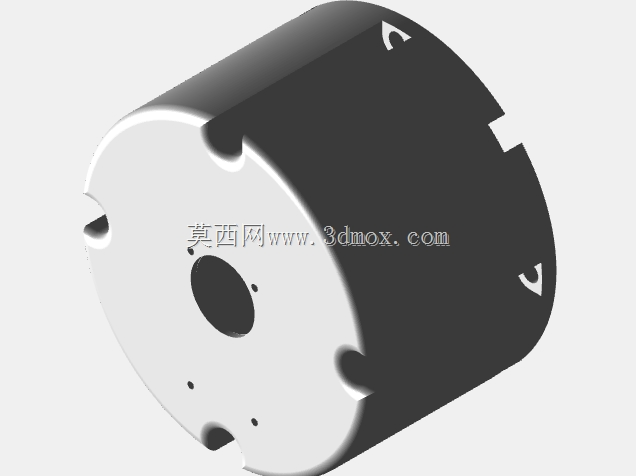

　　端面分布的多个定位缺口与安装孔位，是结合实际安装场景反复校核后确定的：缺口结构用于和机架上的定位凸台卡合，装配时无需反复调整角度即可快速完成周向定位，大幅缩减现场装配的对位时间；端面上的小孔分为两类，一类是用于穿设紧固螺丝的安装孔，孔位周边做了局部沉台设计，保证螺丝锁紧后端面不会出现凸起，避免和相邻传动部件产生运动干涉；另一类是细小的定位销孔，用于和电机端盖的定位销配合，进一步限制电机与支架之间的相对位移，即使设备长期处于启停频繁、正反转切换的工况下，也不会出现电机移位导致的传动偏差。在小型智能传动设备的装配场景中，这类支撑结构是电机本体与设备机架衔接的核心过渡部件，常见于桌面级自动化执行单元、小型智能传动模组、精密输送工位的动力端安装环节，承担着定位电机、抵消运转振动、保证输出轴同轴度的关键作用。从结构设计逻辑来看，该部件采用圆柱状主体构型，完全匹配对应规格智能电机的外轮廓尺寸，内壁与电机外壳的贴合面预留了合理的公差配合区间，既可以保证装配时电机能够顺利推入到位，又能避免间隙过大导致的运转晃动。

　　设计过程中优先考虑了安装边界的兼容性，支架的外径尺寸严格控制在对应电机的安装位允许范围内，轴向长度经过反复验算，既保证足够的包裹长度来提供稳定的支撑力，又不会过度延伸占用设备内部的多余空间，适配多数紧凑安装空间的智能传动设备使用需求。从实际使用的角度出发，这类支架的壁厚设计经过了受力仿真验证，在电机额定扭矩输出、甚至短时过载的工况下，支架本身不会产生形变，能够持续维持电机输出轴的中心位置稳定，避免因支架形变导致的轴系偏心、传动部件磨损加快等问题。

　　周向分布的缺口除了定位作用外，还兼顾了走线与散热的功能，电机的动力线、信号线可以从就近的缺口位置引出，无需在支架上额外开设走线槽，同时缺口形成的空气流通通道，能够让电机运转时产生的热量顺着缺口间隙散出，避免支架完全包裹电机导致的热量积聚，延长电机的连续运行时长。在装配流程中，该支架的使用能够大幅降低动力端的安装难度：传统电机安装需要人工调整同轴度、反复拧紧紧固件，使用该支架时，只需先将支架通过端面的安装孔固定在设备机架的预设位置，再将电机顺着支架内壁推入，卡合定位销后锁紧电机端的固定螺丝即可完成装配，整个过程无需复杂的同轴度校正，对装配人员的技术要求更低，也能保证不同批次设备的动力端安装一致性。

　　针对不同工况的使用需求，该结构的设计还预留了一定的改型空间，比如在有更高防尘要求的场景下，可以在缺口位置加装配套的防尘挡片，不会影响原有安装尺寸；在振动强度更高的使用场景下，可以在支架与电机的贴合面增加薄型减震垫，原有孔位与定位结构完全兼容，无需重新设计支架本体。从动力学匹配的角度来看，该支架的重量经过优化，在保证结构强度的前提下尽可能缩减了整体重量，不会给设备的运动端增加过多的负载，尤其适配那些需要随动的动力安装位，比如摆臂末端的动力单元、直线滑台上的驱动电机安装等场景，不会因为支架自重过大影响设备的动态响应速度。
