电源变压器用卡扣式金属外壳弹簧锁结构

　　在中小功率电源变压器的批量装配场景中，外壳与铁芯骨架的快速锁紧一直是产线提效的核心优化点，传统螺丝固定方案需要预留螺丝刀操作空间，单台装配耗时普遍在12秒以上，且长期受温变振动影响容易出现滑牙松脱，而这款卡扣式弹簧锁结构正是针对这类痛点开发的快装锁紧方案。从实际应用场景来看，这类结构主要适配EI型、CD型插片式电源变压器的金属外壳封装，覆盖工控电源、家电控制板、小型通讯设备供电模块等多个下游领域，尤其适合日产能千台以上的规模化装配产线，不需要额外辅助工具，操作人员仅需单手按压即可完成外壳与骨架的对位锁紧，单台装配耗时可压缩至2秒以内，大幅降低产线人工成本。

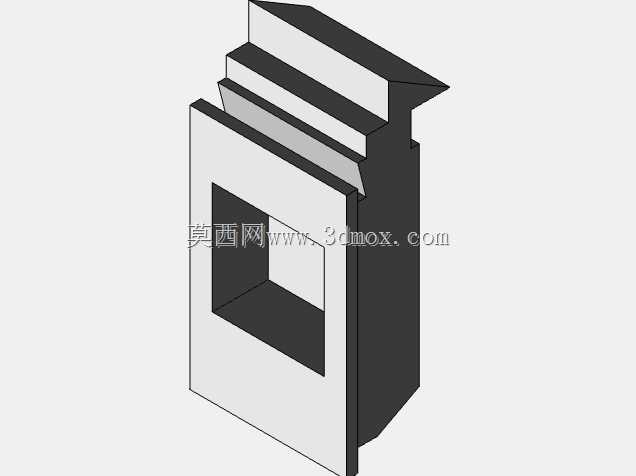

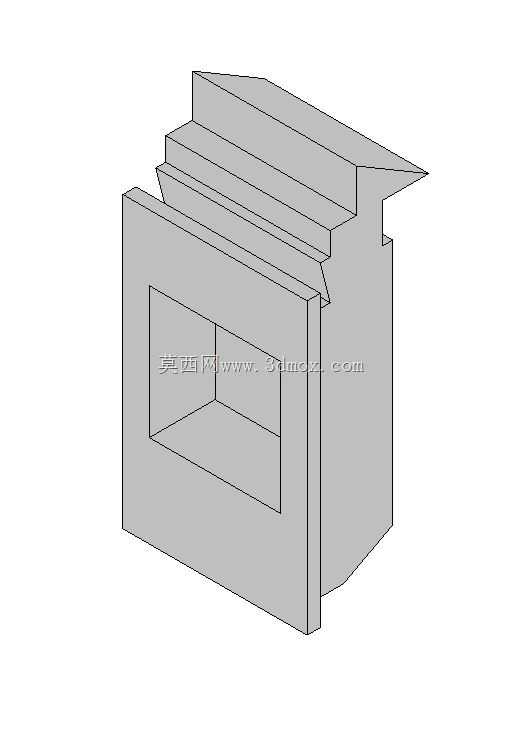

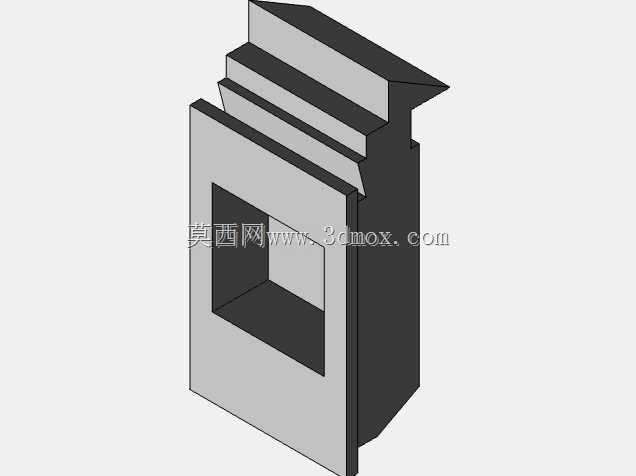

　　从功能特性层面拆解，这款结构的核心锁紧逻辑依托内置弹簧的预紧力实现，卡扣主体采用一体化冲压折弯成型，与金属外壳侧壁采用翻边铆接固定，不存在额外的组装松动点；卡扣前端设计有15度导向斜面，在外壳下压装配过程中，斜面会先接触变压器骨架的凸台限位边，自动压缩内置弹簧完成让位，待外壳下压到位后，弹簧自动回弹推动卡扣前端卡入骨架的限位凹槽内，形成双向锁止，既可以限制外壳沿垂直方向的窜动，也能避免水平方向的滑移松脱。针对变压器长期工作的温升环境，结构设计时特意预留了0.2mm的热胀补偿间隙，即使在-20℃到120℃的工作温区内，卡扣的锁紧力也能维持在120N以上，不会因为塑料骨架的热胀冷缩出现卡滞或松脱问题。

　　回溯设计思路阶段，最初的方案曾考虑采用塑料卡扣直接与外壳注塑成型，但实际测试中发现塑料材质在变压器长期80℃以上的工作温度下会出现蠕变，锁紧力3个月内衰减超过40%，无法满足安规要求的抗振动测试标准，最终改为金属冲压卡扣搭配不锈钢弹簧的组合结构，卡扣本体采用0.8mm厚的65Mn弹簧钢冲压成型，表面做镀彩锌钝化处理，盐雾测试可达到48小时无红锈，适配多数工业场景的使用环境。结构设计时特意将卡扣的操作按压面设置在外壳侧方的下沉凹槽内，既不会突出外壳表面影响后续的整机组装空间，也能在需要售后拆解时，用一字螺丝刀轻压即可完成解锁，不会破坏外壳或骨架结构，可满足三次以上的重复拆装需求。

　　关于外形尺寸与安装边界，这款卡扣整体装配完成后突出外壳内壁的高度仅为6.3mm，不会占用变压器内部的绕组绕线空间，适配外壳壁厚0.6mm到1.2mm的冷轧钢或镀锌板材质，铆接定位孔直径设计为3.2mm，两个铆接点的中心距为18mm，可直接适配现有多数通用变压器外壳的安装孔位，不需要重新开模调整外壳结构。卡扣的有效锁止行程为2.5mm，适配骨架凸台的卡接边厚度范围为1.8mm到2.2mm，对骨架注塑成型的尺寸公差容忍度可达±0.3mm，大幅降低了骨架注塑件的品质管控成本。在安装边界的校核上，设计时特意验证了卡扣与绕组外层绝缘胶带的安全距离，装配完成后卡扣与绕组的最小间隙保持在1.5mm以上，满足安规要求的电气间隙标准，不会出现绝缘磨损导致的耐压不良问题。

　　从实际量产验证的数据来看，采用这款卡扣结构的电源变压器，在10-2000Hz的扫频振动测试中，经历2小时三轴方向振动后无松脱现象，1米高度自由跌落测试后锁紧结构无变形、无失效，相比传统螺丝固定方案，综合装配成本降低60%以上，同时也避免了螺丝掉落导致的内部绕组短路风险。结构的三维建模过程中，所有折弯圆角都按照冲压工艺要求设置为R0.3，避免冲压成型时出现应力集中断裂，弹簧的参数匹配经过多轮迭代，最终选用线径0.4mm、中径3mm、有效圈数6圈的不锈钢压簧，既保证足够的锁紧力，也不会因为按压力度过大导致装配操作困难。
